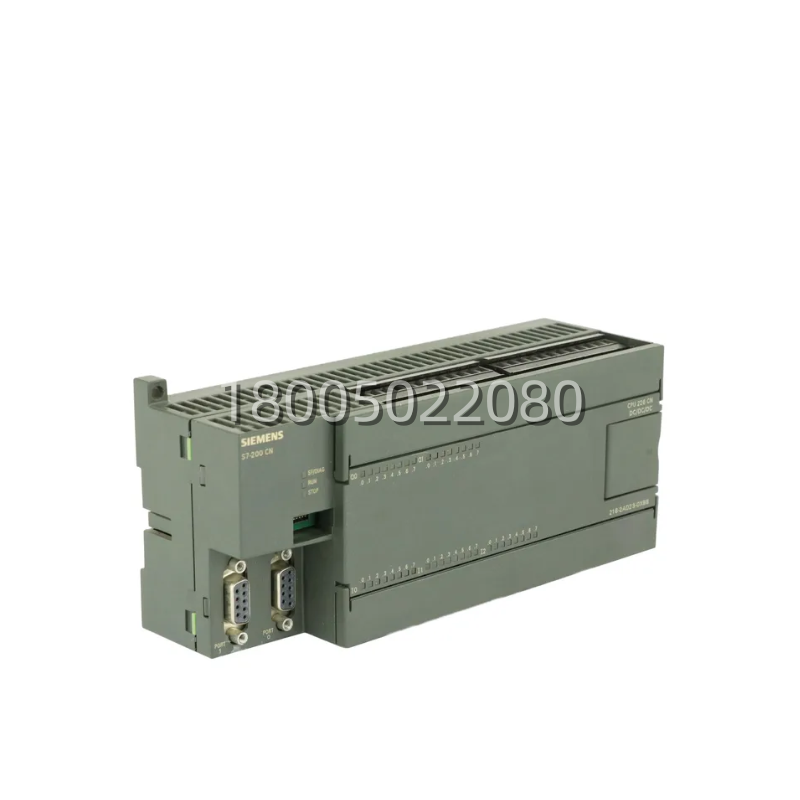

6ES7216-2AD23-0XB8 技术规格
产品型号：6ES7216-2AD23-0XB8 (S7-200 CN版) / 对应国际版 6ES7216-2AD23-0XB0
制造商：西门子 (Siemens)
产品类型：紧凑型 PLC CPU (Compact Unit)
所属系列：SIMATIC S7-200 CN
功能简称：CPU 226 DC/DC/DC
供电电源：
额定值：24 V DC
允许范围：20.4 – 28.8 V DC
功耗：典型值 10 W (不含负载)
数字量输入 (DI)：
数量：24点 (I0.0-I1.7. I2.0-I3.5)
类型：24 V DC (漏型/源型可选，通常默认漏型输入)
输入电流：典型 4 mA (24V时)
响应时间：0.2 – 12.8 ms (可滤波)
数字量输出 (DO)：
数量：14点 (Q0.0-Q1.1)
类型：晶体管输出 (MOSFET, 源型 Source)
负载能力：0.75 A (单点), 6 A (公共端总和)
最大切换频率：
Q0.0. Q0.1: 最高 20 kHz (用于PTO/PWM)
其他点：最高 2 kHz
隔离：光耦隔离
存储器：
用户程序：16 KB (永久保存)
用户数据：10 KB (永久保存)
保持性寄存器：5120 bytes (超级电容保持，可选电池卡延长)
执行速度：
布尔指令：0.37 µs/指令
字指令：约 1-2 µs/指令
高速功能：
高速计数器 (HSC)：6路，单相30kHz，双相20kHz
脉冲输出 (PTO/PWM)：2路，最高20kHz (Q0.0. Q0.1)，支持包络表定位
通信接口：
端口：2 x RS-485 (Port 0 和 Port 1. 9针 Sub-D)
协议：PPI (编程/主从), MPI (从站), Profibus-DP (从站，需EM277或利用Port 0自由口模拟), Freeport (自由口通信), Modbus RTU (主/从)
波特率：9.6 kbps – 187.5 kbps (PPI/MPI), 最高12 Mbps (DP), Freeport可达115.2 kbps
扩展能力：
最大扩展模块数：7个
最大数字量I/O：256点 (128入/128出)
最大模拟量I/O：64点 (32入/32出)
工作温度：0 °C 至 55 °C (水平安装), 0 °C 至 45 °C (垂直安装)
安装方式：DIN导轨安装 或 螺钉固定
防护等级：IP20
尺寸 (W x H x D)：190 mm x 80 mm x 62 mm (比CPU 224更宽)
重量：约 560 g
6ES7216-2AD23-0XB8 产品概述
在自动化控制的江湖里，如果说CPU 224是“中流砥柱”，那么6ES7216-2AD23-0XB8就是S7-200家族中的“顶级旗舰”。这是西门子专门为中国市场打造的S7-200 CN系列中的CPU 226型号，一款集电源、CPU、高密度I/O和双通讯口于一体的直流紧凑型PLC。
很多工程师对S7-200情有独钟，而6ES7216-2AD23-0XB8更是其中的佼佼者。首先，它是全直流系统(DC/DC/DC)，这意味着它需要24V开关电源供电，同时它的输入和输出也都是24V DC晶体管型。这种设计虽然不能像继电器那样直接驱动交流负载，但它换来了极高的开关速度和寿命。特别是它的Q0.0和Q0.1输出点，支持最高20kHz的脉冲输出，配合内置的运动控制向导，可以直接驱动步进电机驱动器或伺服放大器，实现精准的单轴或双轴定位控制，这在同级别老款PLC中是非常强悍的功能。
其次，它最让人称道的特点是自带两个RS-485通信口。在CPU 224上只有一个口，往往要在连触摸屏和连上位机之间做取舍，或者加昂贵的扩展模块。而6ES7216-2AD23-0XB8天生就有两个口，Port 0可以连触摸屏做监控，Port 1可以同时连变频器、温控表或者上位机SCADA系统，互不干扰，通讯效率翻倍。加上它24入14出的大肚量，以及16KB的程序空间，让它能胜任非常复杂的逻辑运算和多设备联网任务。尽管S7-200系列已停产，但在那些需要双通讯口、需要晶体管高速输出、且预算有限的旧改项目或特定设备中，6ES7216-2AD23-0XB8依然是不可替代的“神机”。
主要特点和优势
说到6ES7216-2AD23-0XB8的能耐，那真得好好掰扯掰扯。首先，它的“双RS-485通信口”是最大亮点。这在同级别的紧凑型PLC中是极其罕见的配置。这意味着您可以轻松构建复杂的网络架构：一个口做PPI编程和HMI连接，另一个口做Modbus RTU主站去轮询多个仪表，或者做自由口通信连接条码枪、打印机。这种“双线作战”的能力，省去了购买EM277或其他通讯模块的成本，极大地简化了系统结构。
其次，这CPU的“运动控制与高速响应”极强。由于采用晶体管输出，6ES7216-2AD23-0XB8不仅寿命长(无机械磨损)，而且响应速度极快。内置的两路20kHz高速脉冲输出，配合高速计数器，让它能轻松胜任定长切割、包装送料、简单的XY轴插补等运动控制任务。对于不需要昂贵专用运动控制器的小型设备，它就是一个完美的解决方案。
再一个，不得不提它的“I/O密度与处理能力”。24点输入、14点输出，本体I/O点数在S7-200系列中是最多的。配合16KB的程序存储器和更快的指令处理速度，它能处理更复杂的算法(如PID调节、数据表格处理、字符串操作等)。而且它同样支持7个扩展模块，系统扩展能力上限高达256点，足以应对中型设备的控制需求。最后，作为CN版，它针对中国用户的习惯和电网环境进行了优化，性价比极高，资料丰富，维修替换非常方便。
