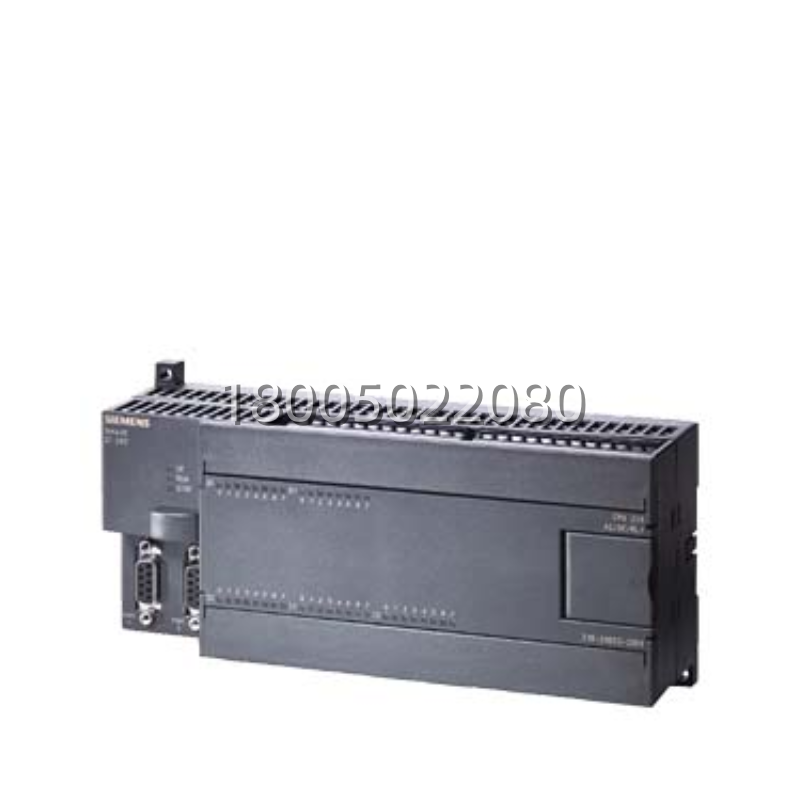

产品型号：6ES7216-2AD23-0XB0
制造商：西门子 (Siemens)
产品名称：SIMATIC S7-200. CPU 226
版本类型：标准型 (Standard)，晶体管输出版 (DC/DC/DC)
所属系列：SIMATIC S7-200 (已停产，由S7-200 SMART/S7-1200替代)
电源电压：
额定值：24V DC
允许范围：20.4V – 28.8V DC
输入特性：
数量：24路数字量输入 (DI) (I0.0-I1.7. I2.0-I3.7)
类型：漏型/源型 (Sink/Source) 可选
电压：24V DC
输入电流：典型值 4mA @ 24V
响应时间：0.2ms (输入滤波可设)
输出特性：
数量：16路数字量输出 (DO) (Q0.0-Q1.7)
类型：晶体管输出 (MOSFET, 漏型输出)
负载电压：5V – 30V DC
最大电流：0.75A / 点 (电阻负载)，4A / 公共端 (分组)
切换频率：高达 20kHz (用于PTO/PWM)，常规开关可达几十kHz
隔离：光电隔离
存储器：
用户程序存储：16 KB (EEPROM，永久保存) – 注：部分资料标称24KB，实际可用约16KB
数据存储：10 KB (EEPROM)
掉电保持：内置超级电容，典型保持时间190小时 (可选电池卡延长至200天)
执行速度：
布尔指令：0.22 μs / 指令
字指令：约 1.2 μs / 指令
通信接口：
端口0 & 端口1：两个独立的RS485接口 (PPI/MPI/自由口模式)
波特率：9.6k – 115.2k bps
优势：双口设计允许同时连接触摸屏(HMI)和上位机/变频器，或构建更复杂的网络，无需额外扩展通信模块。
扩展能力：
最大扩展模块数：7个 (可连接数字量、模拟量、位置控制、通信等模块)
I/O映像区：最大256 DI / 256 DO (含扩展)，模拟量可达64路
特殊功能：
高速计数器 (HSC)：6路 (单相/双相，最高30kHz)，比CPU 224更多或配置更灵活
脉冲输出 (PTO/PWM)：2路 (最高20kHz)，专用于晶体管输出点 (Q0.0. Q0.1)，支持多段管线表，轻松控制2轴步进/伺服
模拟电位器：2个
实时时钟 (RTC)：内置 (固件版本依赖)
工作温度：0°C 至 +55°C (水平安装), 0°C 至 +45°C (垂直安装)
防护等级：IP20
安装方式：DIN导轨安装 或 螺钉固定
尺寸 (W x H x D)：190 mm x 80 mm x 62 mm (比CPU 224更宽)
生命周期状态：End of Life(已停产)。推荐替代型号为 CPU 226 CN (S7-200 SMART系列中的高配版，如ST-60) 或 CPU 1215C / 1217C (S7-1200系列)。注意：市场上流通的多为库存新品、翻新件或拆机件，价格昂贵且需仔细甄别。
6ES7216-2AD23-0XB0 产品概述
在S7-200的辉煌历史中，6ES7216-2AD23-0XB0 (CPU 226) 无疑是站在金字塔顶端的“王者”。作为该系列中性能最强、I/O点数最多的紧凑型CPU，它专为那些对控制规模、速度和通信能力有更高要求的小型设备而生。这款 DC/DC/DC 版本，采用晶体管输出，不仅意味着更快的响应速度，更代表了其在运动控制领域的卓越能力。
这 6ES7216-2AD23-0XB0 的核心价值在于它的“大”与“快”。24入16出的本体配置，使其在不加任何扩展模块的情况下，就能应对中等规模的控制系统，节省了扩展成本和空间。16KB的程序容量和10KB的数据容量，足以容纳复杂的工艺算法和数据记录。两个通信口是其区别于CPU 224的另一大杀手锏，允许用户同时连接操作面板(TD/TP)和编程设备/上位机，或者实现双主站通信，极大地提升了系统的联网灵活性。
最关键的是，其晶体管输出配合内置的2路20kHz高速脉冲输出，使其能够直接控制两台步进电机或伺服驱动器，实现精准的定位控制(如XY轴平台、双轴切割机)。加上6路高速计数器，它可以同时监测多个编码器信号。虽然官方已停产，但因其性能在当时乃至现在都不过时，许多高精尖的小型设备(如精密包装机、电子加工设备、激光打标机)仍在使用它。因此，6ES7216-2AD23-0XB0 成为了二手市场和库存市场中最抢手、保值率最高的PLC之一。选它，就是选择了S7-200时代的最高性能，是老设备升级改造或维持高端产能的最佳保障。
主要特点和优势
说到 6ES7216-2AD23-0XB0 的优势，那真是“全能冠军”。首先，超大本体I/O容量。24输入/16输出，共40点，这在紧凑型PLC中是非常罕见的配置。对于很多应用，这意味着可以省去1-2个扩展模块，直接降低系统成本、减小柜体体积、提高可靠性(减少连接点)。
其次，双通信端口。这是CPU 226独有的特权。两个RS485口可以独立配置，例如一个口做PPI主站连接变频器，另一个口做自由口连接扫码枪;或者一个口连HMI，另一个口连PC进行数据采集。这种灵活性让它在构建小型SCADA系统或复杂网络时游刃有余，无需购买昂贵的CP通信模块。
再一个就是卓越的运动控制性能。晶体管输出型天生适合高速开关。6ES7216-2AD23-0XB0 提供2路20kHz的PTO(脉冲串输出)，支持线性插补和多段管线表，可以轻松实现双轴联动控制。配合6路高速计数器，它能构成一个完整的双轴定位系统。对于需要简单运动控制的小型设备，它就是一个“PLC+运动控制器”的二合一神器。
最后，强大的数据处理能力。更大的程序和存储空间，意味着它可以处理更复杂的逻辑、更多的变量和更长的数据记录。对于需要配方管理、数据追溯或复杂算法的应用，CPU 226是S7-200系列中唯一的选择。
