6ES7315-6TH13-0AB0 技术规格
产品型号： 6ES7315-6TH13-0AB0
制造商：西门子 (Siemens)
产品类型：技术型中央处理器 (Technology CPU)
所属系列：SIMATIC S7-300
具体型号描述：CPU 315T-2 DP
工作存储器 (Work Memory)：256 KB (集成，用于用户程序和数据)
装载存储器 (Load Memory)：可扩展，需使用 SIMATIC Micro Storage Card (MMC)，最大支持 8 MB (推荐 2MB 或以上)
保持性存储器 (Retentive Memory)：192 KB (集成，无需电池维护)
执行速度：
位指令：约 0.1 µs
字指令：约 0.2 µs
浮点运算：约 0.5 µs
技术功能循环：取决于工艺对象复杂度
通讯接口：
1 x 组合接口 (MPI/PROFIBUS-DP)
MPI 传输速率：19.2 kbit/s – 12 Mbit/s
PROFIBUS-DP 传输速率：9.6 kbit/s – 12 Mbit/s
支持协议：MPI, PROFIBUS-DP (主/从), S7 Communication
扩展能力：
最多可连接 32 个模块 (包括信号模块、功能模块、通讯处理器等)
支持 S7-Technology 选件包进行高级运动控制
工艺功能 (需 S7-Technology V4.x 软件包)：
位置控制 (Positioning)
速度控制 (Speed Control)
压力/扭矩控制 (Pressure/Torque Control)
电子齿轮/凸轮 (Electronic Gear/Cam)
飞剪/横切 (Flying Saw/Rotary Knife)
多轴同步 (Multi-axis Synchronization)
最大轴数：理论上受限于CPU性能和总线带宽，通常单CPU可协调控制多达 8-16 个轴 (具体视工艺复杂度而定)
数字量/模拟量 IO：本身无集成IO，需通过扩展信号模块 (SM) 或分布式IO (ET200) 实现
尺寸 (WxHxD)：40 mm x 125 mm x 119 mm (不含前连接器)
重量：约 350 g
防护等级：IP20
工作环境温度：0°C 至 +60°C (垂直安装), +40°C (水平安装)
电源电压：24 V DC (允许范围 20.4 – 28.8 V)
功耗：典型 2.5 W (空载), 最大 4 W (含通讯和负载)

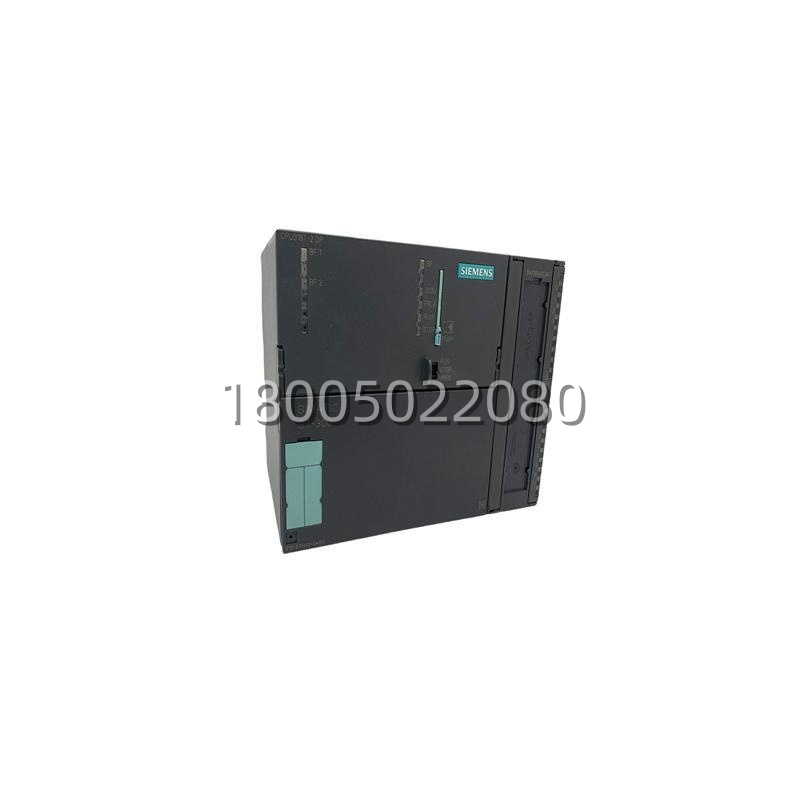

6ES7315-6TH13-0AB0 产品概述
在SIMATIC S7-300这个经典且强大的自动化平台上，标准型CPU擅长逻辑控制，而 6ES7315-6TH13-0AB0 (CPU 315T-2 DP) 则是专门为“动”而生的技术型CPU。它是S7-300系列中集运动控制功能于一身的佼佼者，将传统的PLC逻辑控制与高端的运动控制工艺完美融合。今儿个老姜我就给大伙儿好好唠唠这位能让机器“跳起舞来”的智能核心—— 6ES7315-6TH13-0AB0.
这 6ES7315-6TH13-0AB0 的核心价值在于“软硬结合”的强大工艺能力。它不仅仅是一个执行逻辑的CPU，更是一个内置了先进运动控制算法的控制器。通过加载西门子的 S7-Technology 选件包(软件授权)，它可以轻松实现单轴定位、多轴同步、电子凸轮、飞剪、转子刀等极其复杂的运动控制任务，而无需额外购买昂贵的专用运动控制卡或独立控制器。这种“一站式”解决方案，大大简化了系统架构，降低了硬件成本和接线复杂度。
它的硬件配置也相当扎实。拥有256KB的工作内存，足以容纳复杂的运动控制程序和大量的工艺数据。自带的MPI/PROFIBUS-DP组合接口，让它能轻松作为DP主站，连接大量的分布式IO站(如ET200M)和智能从站(如变频器、伺服驱动器)。通过PROFIBUS-DP总线，它可以实现与驱动系统的高速数据交换，满足运动控制对实时性的苛刻要求。虽然它没有集成PROFINET接口(那是后续PN型CPU的特点)，但在很多老项目或对实时性要求极高的DP网络中， 6ES7315-6TH13-0AB0 依然是无可替代的主力。
对于搞工程的人来说， 6ES7315-6TH13-0AB0 不仅仅是一个CPU，它是实现高精度、高动态响应运动控制的利器。无论是包装机械中的定长切割、印刷机械中的套色同步、还是纺织机械中的电子卷绕，它都能游刃有余。特别是在那些已经大量使用S7-300系统的工厂中，选用这款CPU进行运动控制升级，可以最大程度地复用现有硬件和布线，保护投资，是性价比极高的选择。
