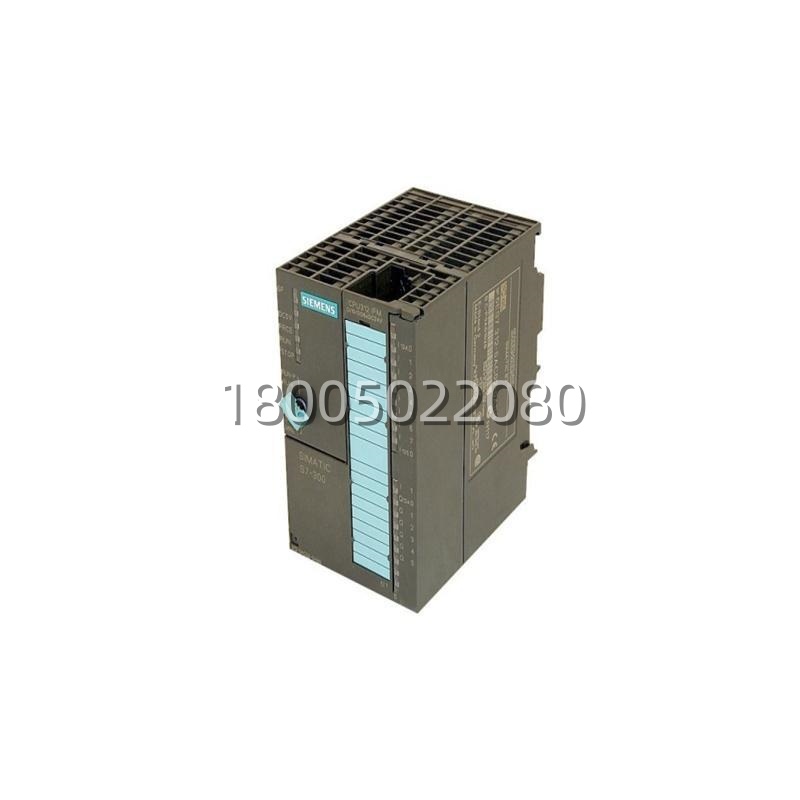

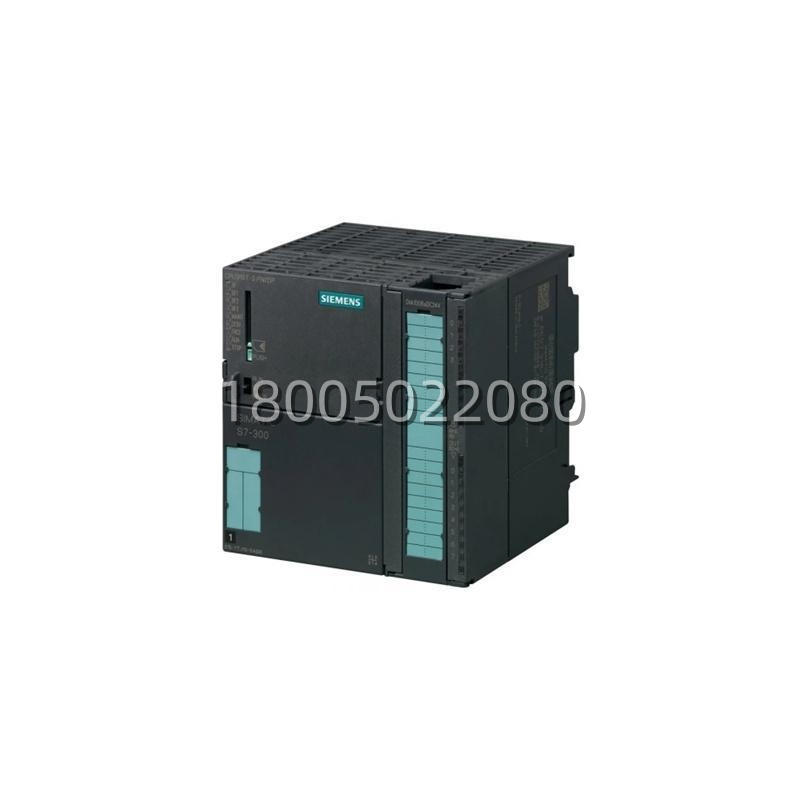

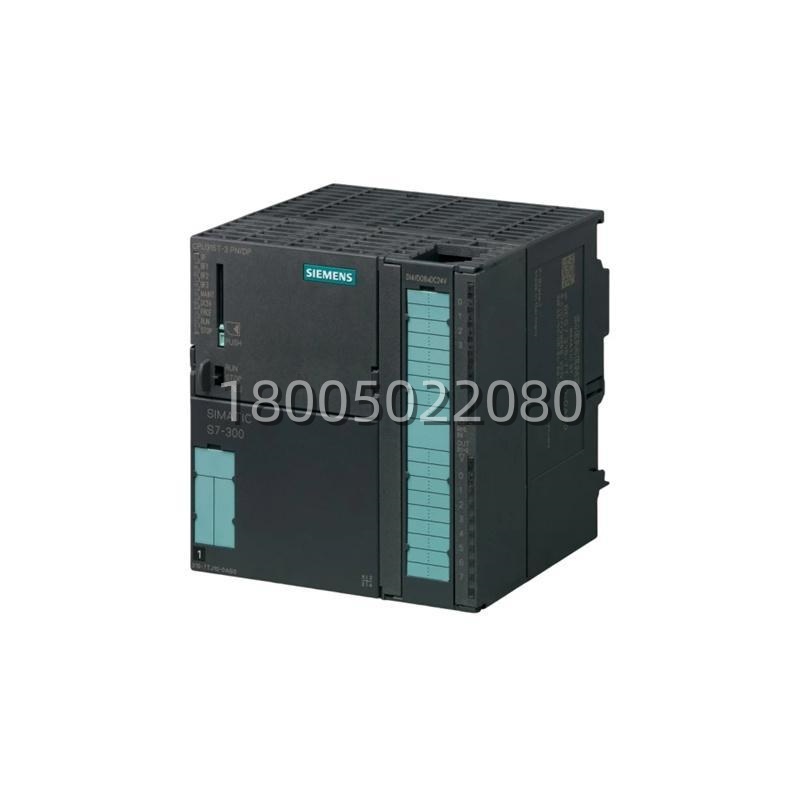

西门子 6ES7315-7TJ10-0AB0 CPU 315T-3 PN/DP：S7-300系列的运动控制旗舰

描述

6ES7315-7TJ10-0AB0 技术规格

产品型号：6ES7315-7TJ10-0AB0

制造商：西门子 (Siemens)

产品名称：CPU 315T-3 PN/DP (Technology CPU)

所属系列：SIMATIC S7-300

工作电源：24V DC (20.4 – 28.8V)

内存容量：

工作内存：1.5 MB (用于用户程序 + 数据 + 工艺对象)

保持性内存：512 KB

负载内存：最大 32 MB (via MMC卡)

执行时间：

位指令：约 0.05 µs

浮点运算：约 0.2 µs

运动控制能力：

最大轴数：32个 (位置轴、速度轴、同步轴)

插补轴数：最多 3 个 (直线/圆弧插补)

工艺功能：电子齿轮、电子凸轮、飞锯、飞剪、定长切割、相位同步

通信接口：

1 x PROFINET (RJ45. 支持TCP/IP, ISO-on-TCP, UDP, Modbus TCP, PROFINET IRT)

1 x PROFIBUS-DP (MPI/DP 组合接口，最高 12 Mbps)

扩展能力：

最多可连接 32 个模块 (SM/FM/CP)

支持分布式I/O (ET 200M/S/P)

时钟存储器：有 (可组态)

硬件中断：支持

诊断功能：强大的诊断缓冲区，支持Web服务器

安装方式：标准35mm DIN导轨

工作温度：0°C 至 +60°C

防护等级：IP20

尺寸：160 x 125 x 95 mm (宽x高x深，不含连接器)

6ES7315-7TJ10-0AB0 产品概述

在工业自动化的高端领域，尤其是涉及多轴协同和复杂轨迹的场合，6ES7315-7TJ10-0AB0 (CPU 315T-3 PN/DP) 堪称S7-300家族中的“皇冠明珠”。它是西门子专为运动控制(Motion Control)设计的技术型CPU(T-CPU)。与标准CPU不同，它将PLC的逻辑处理能力与专用的运动控制引擎无缝集成在一个芯片上。

6ES7315-7TJ10-0AB0 的核心优势在于其“软硬一体”的架构。它不再需要昂贵的专用运动控制卡或独立的运动控制器，所有的轴控制、同步逻辑、凸轮曲线计算都在CPU内部完成。通过集成的PROFINET接口，它支持IRT(Isochronous Real-Time) 等时实时通信，能够以极高的刷新率(如1ms甚至更短)与 SINAMICS S120 伺服驱动器交换数据，确保多轴之间的同步误差控制在微米级别。

这款CPU特别擅长处理那些让标准PLC头疼的任务：比如印刷机中的色组同步(电子凸轮)、包装机中的追剪(飞锯)、纺织机中的卷绕(恒张力控制)以及机器人的直线/圆弧插补。用户只需在 TIA Portal 或 STEP 7 中组态“工艺对象”(Technology Objects)，通过简单的图形化界面定义机械参数和运动曲线，即可调用标准化的功能块(如 MC_MoveAbsolute, MC_CamIn)进行编程，大大降低了运动控制的开发门槛。可以说，6ES7315-7TJ10-0AB0 是让S7-300系统具备高端数控能力的秘密武器。

主要特点和优势

说到 6ES7315-7TJ10-0AB0 的优势，那真得好好掰扯掰扯。首先，它的“集成度”是无敌的。过去做多轴同步，可能需要PLC加运动控制卡再加独立控制器，系统复杂、接线繁琐、调试困难。而 6ES7315-7TJ10-0AB0 一机搞定，既做逻辑又做运动，减少了硬件数量，降低了故障率，还节省了柜内空间。

其次，“高性能同步”是其杀手锏。依托PROFINET IRT技术和内部专用的运动控制处理器，6ES7315-7TJ10-0AB0 能实现极高动态响应的多轴联动。无论是32个轴的独立定位，还是3个轴的复杂圆弧插补，它都能游刃有余。内置的电子凸轮功能允许用户自定义任意复杂的从轴随主轴运动的曲线，完美替代了机械凸轮，使得机器换型只需修改参数，无需更换机械部件，灵活性爆棚。

再一个不得不提的就是它的“易用性”。西门子将复杂的运动控制算法封装成了标准的“工艺对象”。工程师不需要懂底层的伺服算法，只需在软件里设置轴的质量、摩擦力、最大速度等机械参数，然后调用现成的功能块就能实现启动、停止、回原点、相对/绝对定位、同步啮合等操作。这种标准化编程方式，不仅缩短了开发周期，也让后期的维护变得异常简单。

此外，它的“开放性”和“兼容性”也很强。6ES7315-7TJ10-0AB0 既能通过PROFIBUS连接老款的611U驱动器，也能通过PROFINET连接最新的S120驱动器，还能通过标准接口连接第三方设备。它保留了S7-300系列坚固耐用的特性，适应各种恶劣工业环境。总的来说，6ES7315-7TJ10-0AB0 凭借其在集成度、同步精度、开发效率和系统兼容性上的卓越表现，成为了中高端运动控制领域的标杆产品。
