工控硬货：Siemens 6ES7153-2BA81-0XB0 IM153-2 高性能冗余专家解读

描述

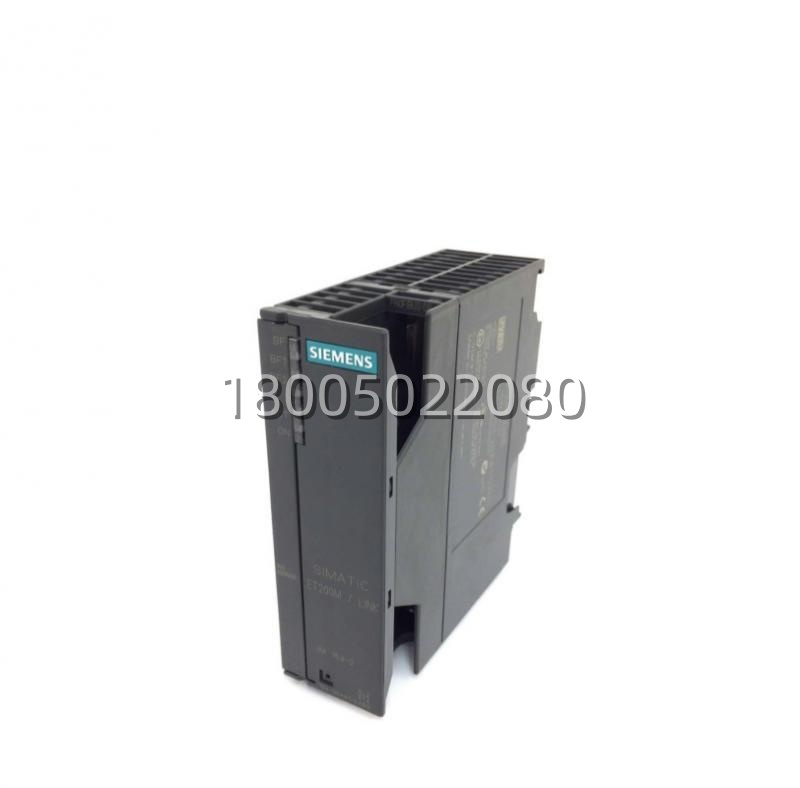

产品型号：6ES7153-2BA81-0XB0

制造商：西门子 (Siemens)

产品类型：接口模块 (Interface Module) / DP/PA Link

所属系列：SIMATIC ET200M

功能简称：IM153-2 High Feature (for DP/PA Link)

通信接口：

上行：PROFIBUS-DP (9针 Sub-D 插座)

下行：PROFIBUS-PA (端子接线或专用连接器，视具体套件而定，通常作为Link组件的一部分)

传输速率：

DP侧：9.6 kbps – 12 Mbps (自动识别或设定)

PA侧：45.45 kbps (固定，符合IEC 61158-2)

额定负载电压：24 V DC (L+)

功耗：典型值 3.5 W (含PA总线供电能力需另计)

地址设置：DP地址通过拨码开关或软件设定;PA段无需地址(由PA设备决定)

电气隔离：是 (DP侧与PA侧电气隔离，且PA侧通常为本安或非本安隔离)

工作温度：-25 °C 至 +70 °C (宽温设计，适应户外或恶劣环境)

安装方式：标准导轨安装 (S7-300兼容)

防护等级：IP20 (模块本身)，系统整体可达IP65/66 (配合适当外壳)

最大PA从站数：32 个 (单台，受限于电流和地址空间)

冗余功能：支持 (需两台 6ES7153-2BA81-0XB0 组成冗余对，实现无扰动切换)

诊断功能：SF/BF LED指示灯，支持详细诊断报警及PA总线状态监控

支持的拓扑结构：线型 (PA总线通常手拉手)

6ES7153-2BA81-0XB0 产品概述

在过程自动化的江湖里，通信不仅要快，更要稳、要安全。今天咱要聊的这位“特种兵队长”，就是西门子家族里的6ES7153-2BA81-0XB0.这可不是普通的DP接口模块，它是SIMATIC ET200M分布式I/O系统中的高性能接口模块(IM153-2 High Feature)，专门被设计用来充当DP/PA Link的核心组件，负责将控制室的高速PROFIBUS-DP网络延伸到现场危险的防爆区，连接那些慢速但本安的PROFIBUS-PA设备(如变送器、阀门定位器)。

很多工程师知道ET200M能挂S7-300模块，但遇到化工厂那种几百米长的防爆区、几十个本安仪表时，普通DP模块就歇菜了。这时候6ES7153-2BA81-0XB0就登场了。它最大的杀手锏是“协议转换”与“信号中继”。它将DP的高速信号转换为PA的本安信号，解决了防爆区不能直接走强电通信的难题。而且，它的“肚量”极大，单台就能带32个PA设备，如果组建成冗余系统，不仅能带更多设备，还能在主模块故障时实现毫秒级无扰动切换，保证生产绝对不中断。作为过程控制系统的咽喉，它不仅管理着海量的现场仪表数据，还肩负着安全隔离的重任。无论您是搞石油化工、天然气处理，还是制药水处理，只要您的系统涉及防爆区仪表接入和高可用性要求，6ES7153-2BA81-0XB0就是您不可或缺的定海神针。

主要特点和优势

说到6ES7153-2BA81-0XB0的能耐，那真得好好掰扯掰扯。首先，它的“高速转本安”是最大亮点。控制室的DP网络跑得飞快(12Mbps)，但到了现场防爆区，为了安全必须降到45.45kbps并使用本安信号。6ES7153-2BA81-0XB0完美地完成了这个“翻译”和“降压”工作，而且不需要额外的中继器或隔离栅(视具体供电配置)，大大简化了系统结构，降低了布线成本。

其次，这模块的“冗余可靠性”极强。在连续生产的化工厂，停机一分钟损失巨大。6ES7153-2BA81-0XB0支持冗余配置，两台模块同时工作，一台主用，一台热备。一旦主模块或其DP链路故障，备用模块瞬间接管，现场PA设备毫无感知，生产过程继续平稳运行。这种高可用性设计，是普通DP/PA耦合器无法比拟的。

再一个，不得不提它的“大容量与诊断能力”。单台支持32个PA从站，意味着您可以减少Link的数量，节省柜体空间和电源消耗。集成的诊断功能不仅能监测DP侧通信，还能深入监控PA总线的状态(如短路、断路、设备故障)，并通过LED灯和上位机软件直观显示。这让维护人员在中央控制室就能掌握现场几百米外仪表的健康状况，排查故障不用跑断腿。最后，它宽温设计和坚固的结构，让它能适应户外机柜的高温高湿环境，真正做到了“皮实耐用”。
