搞定户外极端工况，就靠 6ES7153-2BA70-0XB0 宽温抗扰接口模块

描述

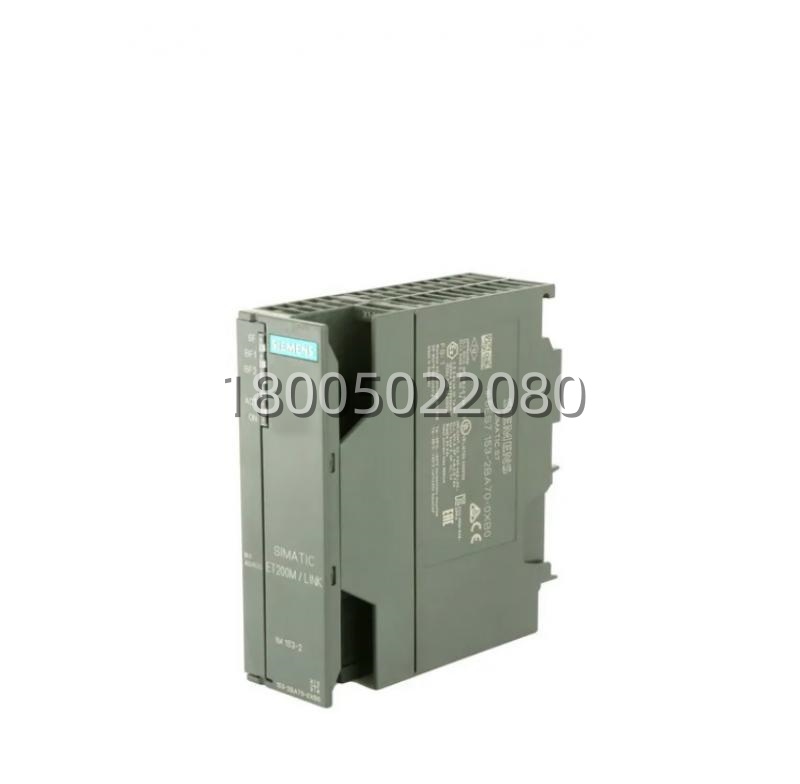

产品型号： 6ES7153-2BA70-0XB0

制造商：西门子 (Siemens)

产品类型：接口模块 (Interface Module, IM 153-2 High Feature Outdoor)

所属系列：SIMATIC ET 200M

功能等级：High Feature (HF) – 高性能型

环境等级：Outdoor (户外型)

通讯接口：PROFIBUS-DP (9针 Sub-D 插座)

支持波特率：9.6 kbps 至 12 Mbps (自动识别)

地址范围：1 至 126 (通过拨码开关设置)

最大扩展能力：最多可带 12 个 S7-300 系列 I/O 模块 (含智能模块)

数据一致性：支持字节、字、双字及用户自定义数据一致性

高级功能：

支持时间戳 (Timestamping)，精度达 1ms

支持等时同步模式 (Isochronous Mode)

支持冗余配置 (Redundancy)，配合 Y-Link 实现 S7-400H 系统连接

支持有源现场分配器 (AFDiSD) 进行拓扑诊断

工作温度：-40°C 至 +70°C (户外型核心优势)

存储温度：-50°C 至 +85°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20 (模块本体)，需配合户外型机架/外壳使用以达到 IP65/67

尺寸 (WxHxD)：45mm x 147mm x 75mm (近似值，含连接器)

平均无故障时间 (MTBF)：极高，专为连续运行设计

6ES7153-2BA70-0XB0 产品概述

在自动化控制的江湖里，普通的ET200M站点只能待在舒适的电控室里吹空调。但现实世界中，大量的设备分布在寒风凛冽的户外、酷暑难耐的炉旁、或者潮湿腐蚀的海边。这时候，普通的模块早就罢工了，而 6ES7153-2BA70-0XB0 这位“硬汉”就登场了。今儿个老姜我就给大伙儿好好唠唠这位能抗冻耐热、还能打通DP与PA任督二脉的“全能战士”—— 6ES7153-2BA70-0XB0.

这 6ES7153-2BA70-0XB0 是IM 153-2系列中的“High Feature Outdoor”版本。它的核心任务有两个：一是作为高性能的智能从站，在极端温度下稳定地挂载S7-300系列的IO模块，完成复杂的数据采集和控制任务;二是作为PROFIBUS-DP网络与PROFIBUS-PA网络的桥梁(网关)。在化工、石油、水处理等行业，现场仪表多为两线制的PA设备，必须通过DP/PA耦合器(如FDC 157)连接到DP网络。6ES7153-2BA70-0XB0 正是这一架构中的大脑，它能完美管理PA段上的所有仪表，实现高速DP网络与低速PA网络的无缝数据交换。

更绝的是，这模块不仅仅是个“转换器”，它带着高级智能。它支持硬件级的时间戳功能，能给每个信号打上精确到毫秒的时间标签，这对于事故追忆、顺序事件记录(SOE)至关重要。它还支持等时同步，能让分布式IO与CPU的扫描周期严格同步，满足高精度运动控制或快速闭环控制的需求。对于搞工程的人来说， 6ES7153-2BA70-0XB0 简直就是构建高可靠性、全天候、智能化分布式系统的定海神针，不管外面是暴风雪还是烈日晒，它都能稳稳地守住通讯防线。

主要特点和优势

咱们来细细拆解一下 6ES7153-2BA70-0XB0 到底强在哪儿。首先，最让人佩服的就是它的“环境适应性”。普通模块到了-20°C可能就启动困难，到了+60°C就容易死机。但 6ES7153-2BA70-0XB0 专为户外设计，元器件经过严苛筛选和加固，能在-40°C到+70°C的范围内满负荷运行。这意味着你可以直接把控制站安装在露天栈桥、海上平台或者高温车间附近，无需建造昂贵的恒温电控室，大大降低了项目的基础设施成本(CAPEX)。

再来说说它的“网关能力”和“拓扑诊断”。在连接PROFIBUS-PA时， 6ES7153-2BA70-0XB0 配合DP/PA耦合器和有源现场分配器(AFDiSD)，不仅能实现速率转换，还能构建清晰的网络拓扑模型。一旦PA段上某个仪表断路或短路，系统能精确定位到具体的分支甚至设备，而不是报一个模糊的“总线故障”。这种透明化的诊断(Transparent Diagnostics)能力，对于拥有成百上千个现场仪表的大型化工厂来说，能节省海量的排查时间，避免非计划停产带来的巨额损失。

还有一个不得不提的亮点，就是它那“高可用性”设计。 6ES7153-2BA70-0XB0 支持冗余配置。在S7-400H冗余系统中，它可以作为智能从站，通过两个接口同时连接到两个CPU。当主CPU故障切换时，通讯几乎无中断，数据不丢失。加上其自身的高可靠性设计，使得整个控制回路达到了极高的安全等级。对于炼油、天然气输送等不能停机的关键工艺， 6ES7153-2BA70-0XB0 提供的冗余和稳定性就是生产安全的最后一道防线。

此外，它还继承了ET200M的所有优点：模块化设计，可随意组合S7-3
