6ES7321-1FH00-0AA0 技术规格

产品型号：6ES7321-1FH00-0AA0

制造商：西门子 (Siemens)

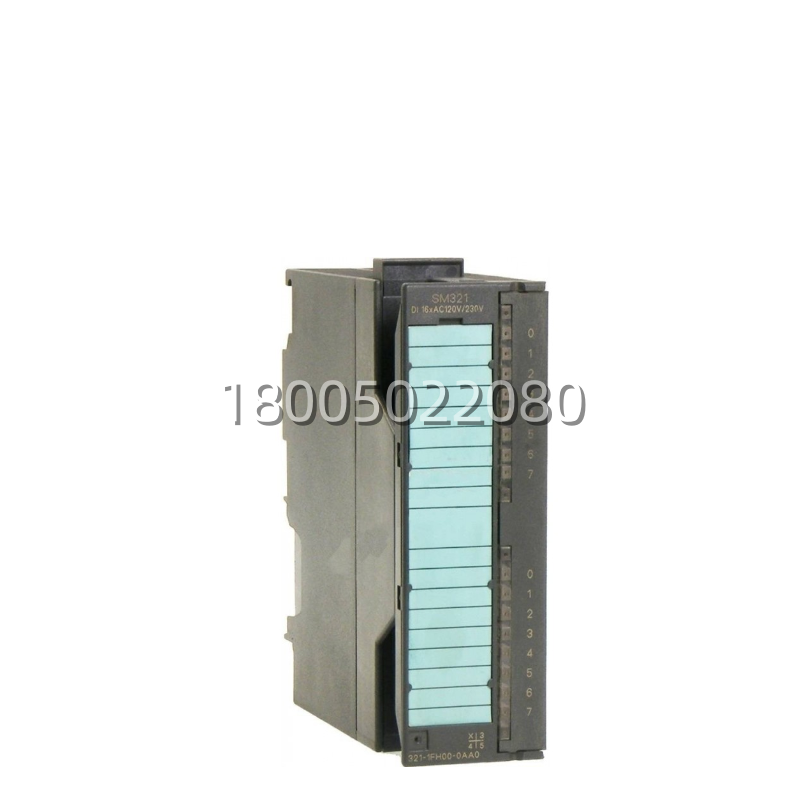

产品名称：SM 321 Digital Input Module (16 DI, 120/230V AC)

所属系列：SIMATIC S7-300

数字量输入 (DI)：

点数：16点

电压等级：120/230V AC (名义值)

允许电压范围：48V AC – 264V AC (1信号状态), 0V – 30V AC (0信号状态)

输入电流：典型值 6mA (at 120V), 11mA (at 230V)

隔离方式：光电隔离 (每组8点隔离，共2组)

隔离电压：500V AC (输入对背板总线)

响应时间：

0 -> 1: 典型 10ms – 20ms (可组态)

1 -> 0: 典型 10ms – 20ms (可组态)

功耗 (5V DC from Bus)：约 50 mA

尺寸：40 x 125 x 115 mm (宽x高x深，含连接器)

重量：约 150g

工作温度：0°C 至 +60°C

防护等级：IP20

接线方式：前连接器 (20针，需单独订购，如6ES7392-1AM00-0AA0)

6ES7321-1FH00-0AA0 产品概述

在工业自动化领域，尤其是涉及大型电机、电力监控和老旧工厂改造的项目中，现场信号往往是110V AC或220V AC。6ES7321-1FH00-0AA0 (SM 321 16DI 120/230V AC) 正是为了解决这一痛点而生的经典模块。作为S7-300系列的一员，它允许用户直接将交流接触器的辅助触点、限位开关、压力开关等高压信号接入PLC，无需像使用24V模块那样额外配置中间继电器进行电压转换。这不仅节省了柜内空间，减少了接线工作量，还降低了因中间继电器故障导致的系统停机风险。

6ES7321-1FH00-0AA0 内部采用了高质量的光耦隔离技术，将16个输入点分为两组(每组8点)，每组与PLC背板总线之间实现电气隔离。这种设计能有效阻断现场侧的高压浪涌、噪声和地电位差对CPU及低压系统的干扰，极大提升了系统的抗干扰能力和可靠性。其宽电压输入特性(48V-264V AC)使其能灵活适应不同国家和地区的电网标准，无论是美国的120V系统还是欧洲/中国的230V系统，都能稳定识别信号状态。

该模块通过S7-300的I/O总线直接从CPU获取工作电源，无需外部提供24V DC给模块本身(但现场信号源需提供AC电压)。前面板上的16个LED指示灯对应每个输入通道，实时显示信号状态(灯亮表示有电压输入)，为调试和故障排查提供了极大的便利。可以说，6ES7321-1FH00-0AA0 是连接强电现场与弱电控制系统的坚实桥梁，是S7-300系统在高压采集应用中的首选方案。

主要特点和优势

说到 6ES7321-1FH00-0AA0 的优势，那真得好好掰扯掰扯。首先，它的“直连能力”是最大亮点。在很多大型设备或老项目中，传感器和执行机构都是交流驱动的。如果用24V模块，就得买一堆220V转24V的中间继电器，既占地方又增加故障点。而 6ES7321-1FH00-0AA0 能直接“吃”交流电，省去了中间环节，系统更简洁，成本更低，可靠性更高。

其次，“强大的抗干扰性”是其核心保障。工业现场电磁环境复杂，尤其是高压线路附近。这款模块的光电隔离设计，就像给PLC穿上了一层防弹衣，将高压侧的噪声、尖峰脉冲彻底挡在门外，确保传送给CPU的信号纯净可靠。分组隔离的设计也防止了某一路的故障影响整个模块或其他组。

再一个不得不提的就是它的“宽电压适应性”。无论是波动较大的电网，还是不同标准的国际项目，48V到264V的超宽输入范围让 6ES7321-1FH00-0AA0 都能游刃有余。不用担心电压波动导致误动作，也不用为了不同项目储备不同电压等级的模块，通用性极强。

此外，它的“诊断便捷性”也很出色。每个通道独立的LED指示灯，让工程师一眼就能看出哪路信号没进来，是开关坏了还是线断了，大大缩短了故障定位时间。配合STEP 7软件的硬件诊断功能，能快速读取模块状态，实现预防性维护。总的来说，6ES7321-1FH00-0AA0 凭借其在直连高压、抗干扰、宽压适应和易维护上的卓越表现，成为了交流输入领域的标杆产品。

In industrial automation environments where high-voltage AC signals are prevalent, the Siemens 6ES7321-1FH00-0AA0 (SM 321 16DI 120/230V AC) serves as an indispensable interface for the SIMATIC S7-300 PLC system. This digital input module allows for the direct connection of 16 field signals operating at nominal 120V or 230V AC, eliminating the need for intermediate relays and simplifying control panel design. Featuring galvanic isolation in two groups of 8 channels, it provides robust protection against electrical noise and ground loops, ensuring reliable data transmission to the CPU. Its wide input voltage range (48V to 264V AC) offers e
