搞定高压交流信号采集，就靠 6ES7321-1EL00-0AA0 32点密集输入方案

描述

6ES7321-1EL00-0AA0 技术规格

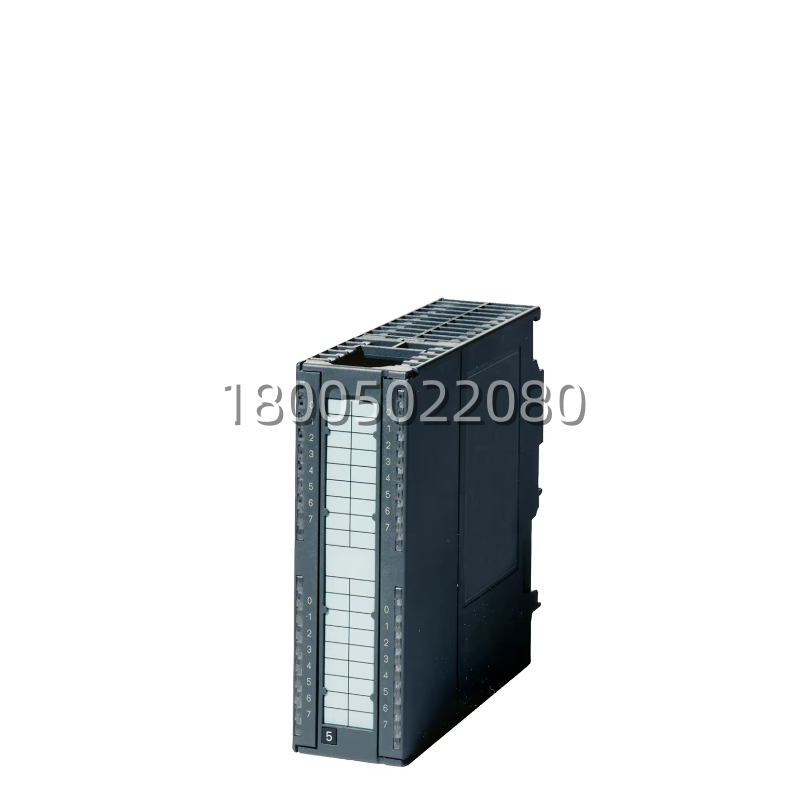

产品型号： 6ES7321-1EL00-0AA0

制造商：西门子 (Siemens)

产品类型：数字量输入模块 (Digital Input Module)

所属系列：SIMATIC S7-300

具体型号描述：SM 321. 32 DI, 120V AC

输入通道数：32 点

输入类型：交流输入 (AC Input)

额定输入电压：120V AC

允许电压范围：85V AC 至 132V AC (符合UL/CSA标准)

频率范围：47Hz 至 63Hz

输入电流：

额定值：约 8 mA (在120V AC时)

“1”信号：最小 66V AC / 2.5 mA

“0”信号：最大 30V AC / 1 mA

输入延迟时间 (可参数化)：

默认：约 10 ms (可抑制干扰)

范围：可通过硬件组态调整，通常固定为适合AC信号的滤波时间

隔离特性：

通道间：无隔离 (分组隔离，通常32点分为若干组，具体视内部电路而定，该型号通常为整体隔离或大组隔离)

通道与背板总线：光电隔离，测试电压 500V AC

功耗：

5V DC (从背板)：典型 130 mA

24V DC (外部传感器供电)：不适用 (AC信号自供电)

功率损耗：约 1.5 W (满载)

尺寸 (WxHxD)：40 mm x 125 mm x 119 mm (不含前连接器)

重量：约 160 g

接线方式：需配合 40针前连接器 (Front Connector)

工作环境温度：0°C 至 +60°C (垂直安装), +40°C (水平安装)

防护等级：IP20 (安装在控制柜内)

6ES7321-1EL00-0AA0 产品概述

在SIMATIC S7-300这个经典且强大的自动化平台上，处理低压直流信号是常态，但在某些特定行业或地区(如使用120V AC控制回路的北美工厂、老旧设备改造、或特定电力监控场景)，直接采集交流高压信号是刚需。6ES7321-1EL00-0AA0 (SM 321 32 DI 120V AC) 就是为此而生的专用模块。今儿个老姜我就给大伙儿好好唠唠这位能让PLC直接“读懂”120V交流电的“高压翻译官”—— 6ES7321-1EL00-0AA0.

这 6ES7321-1EL00-0AA0 的核心价值在于“高密度”与“直连能力”。一般的交流输入模块往往只有16点，而它直接提供了32个输入点!这意味着在同样的导轨空间内，你能监测的信号数量翻倍。更厉害的是，它能直接接受85V到132V的交流电压信号。这意味着现场的120V AC按钮、限位开关、压力开关、继电器触点等，可以直接接到模块上，无需再经过中间继电器转换成24V DC。这一方面省去了大量的中间继电器、底座和接线工作量，另一方面也减少了因中间环节故障导致的信号丢失风险，极大地简化了电控柜布局。

作为S7-300系列的成员，它继承了该系列一贯的坚固耐用和抗干扰能力。内部的光电隔离电路将现场的高压交流侧与PLC内部的低压逻辑侧完全隔离开来，即使现场侧出现浪涌或短路，也不会损坏CPU或其他模块。其内置的输入滤波器能有效滤除交流信号中的噪声和抖动，确保输入状态的稳定可靠。对于搞工程的人来说，6ES7321-1EL00-0AA0 不仅仅是一个输入模块，它是连接高压控制世界与数字逻辑世界的桥梁，特别是在那些无法轻易更改现场电压标准的改造项目或跨国设备配套中，它是无可替代的关键组件。
