您的S7-300缺它不可：6ES7350-2AH01-0AE0 如何解决高速计数难题

描述

6ES7350-2AH01-0AE0 技术规格

产品型号：6ES7350-2AH01-0AE0

制造商：西门子 (SIEMENS)

产品类型：功能模块 (FM 350-2)

额定供电电压：24 V DC (20.4 – 28.8 V DC)

通道数量：2路 (完全独立)

最高计数频率：1 MHz (每通道)

输入信号类型：增量编码器 (RS422), 脉冲/方向, 单相脉冲

输出信号类型：脉冲输出 (用于复位或比较)

分辨率：32位计数值

电气隔离：是 (500V AC, 通道与背板)

工作模式：连续计数, 单次计数, 周期测量, 频率测量

工作温度：0 °C 至 +60 °C

存储温度：-40 °C 至 +70 °C

相对湿度：5% 至 95% (无冷凝)

安装方式：导轨安装 (S7-300机架)

连接器：Sub-D 15针公头

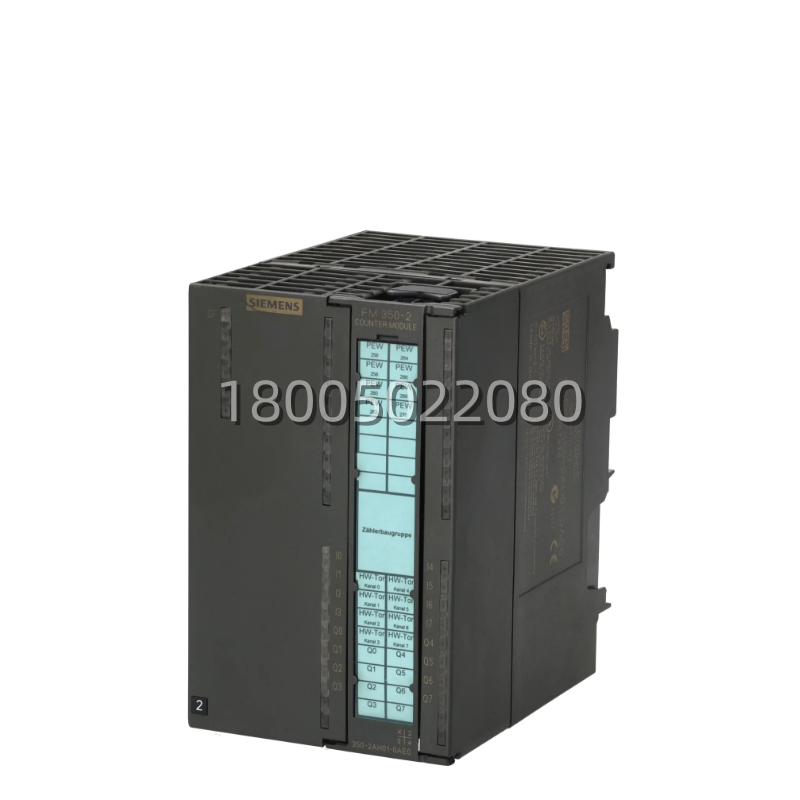

6ES7350-2AH01-0AE0 产品概述

在工业自动化这片江湖里，速度就是生命，精度就是饭碗。普通的PLC输入点，扫描周期一过，几百上千个脉冲就漏过去了，根本没法用。这时候，就得请出西门子 6ES7350-2AH01-0AE0 这位“特种兵”了。它可不是普通的扩展卡，而是专门为SIMATIC S7-300系列设计的高速计数与测量功能模块。想象一下，你的生产线上飞轮转速高达每分钟几千转，或者伺服电机需要微米级的定位反馈，6ES7350-2AH01-0AE0 就是那个能瞬间捕捉每一个脉冲、绝不错过的“鹰眼”。

这玩意儿的核心价值就在于“硬实时”处理。它内部集成了独立的计数硬件，完全不占用CPU的扫描时间。无论CPU多忙，6ES7350-2AH01-0AE0 都能雷打不动地以1MHz的频率进行计数、比较和门控操作。它支持双通道独立工作，你可以一个通道接编码器做位置反馈，另一个通道接流量计做累积总量，互不干扰。对于 6ES7350-2AH01-0AE0 来说，无论是高速旋转机械的转速监测，还是精密送料机构的长度控制，它都能处理得游刃有余。把它插进S7-300的机架，配合STEP 7软件简单组态，原本让人头疼的高速信号立马变得温顺可控，数据精准度直接提升几个档次。

主要特点和优势

说到 6ES7350-2AH01-0AE0 的本事，那真得好好唠唠。首先最让人拍案叫绝的就是它的1MHz高频处理能力。很多集成在CPU上的高速计数器，频率往往受限，或者通道数不够。但 6ES7350-2AH01-0AE0 每个通道都能稳稳跑到1MHz，这意味着什么?意味着哪怕转速再快、脉冲再密，它也能一个个数得清清楚楚，绝无漏计。这种可编程逻辑控制器 (PLC) 外围设备中的高性能表现，让它在处理高速包装、印刷、切割等工艺时稳如泰山。

再一个就是它的双通道独立性与多功能性。这一个模块顶俩用!两个通道可以配置成完全不同的模式，比如通道1做增量编码器的A/B相计数(带方向识别)，通道2做简单的脉冲计数或频率测量。它还内置了强大的比较功能，你可以预设多个比较值，当计数值达到设定值时，模块直接触发硬件输出或中断CPU，响应速度是微秒级的。这种分布式控制系统 (DCS) 难以企及的快速响应能力，在 6ES7350-2AH01-0AE0 上成了标配。

还有不得不提的是它的抗干扰能力和接口丰富性。工业现场电磁环境复杂，编码器信号很容易受干扰导致计数乱跳。6ES7350-2AH01-0AE0 支持RS422差分输入，配合内部的滤波电路和电气隔离技术，能有效滤除噪声，保证信号纯净。它采用标准的15针Sub-D接口，接线方便，兼容市面上绝大多数增量编码器和传感器。这种工业以太网 (Industrial Ethernet) 出现之前，运动控制领域赖以生存的看家本领，在 6ES7350-2AH01-0AE0 上被发挥到了极致。

从系统集成角度看，6ES7350-2AH01-0AE0 的易用性也是一绝。西门子提供了专用的背景数据块和功能块(FB)，你不需要写复杂的底层中断程序，只需调用现成的库，设好参数(如计数方向、初始值、比较值)，立马就能用。对于那些需要连接安全仪表系统 (SIS) 外围速度监控或者进行高精度计量的项目，6ES7350-2AH01-0AE0 提供了稳定可靠的硬件支撑，是解决高速计数难题的不二之选。
