运动控制首选：6ES7351-1AH02-0AE0 西门子FM351功能模块深度解析与应用

描述

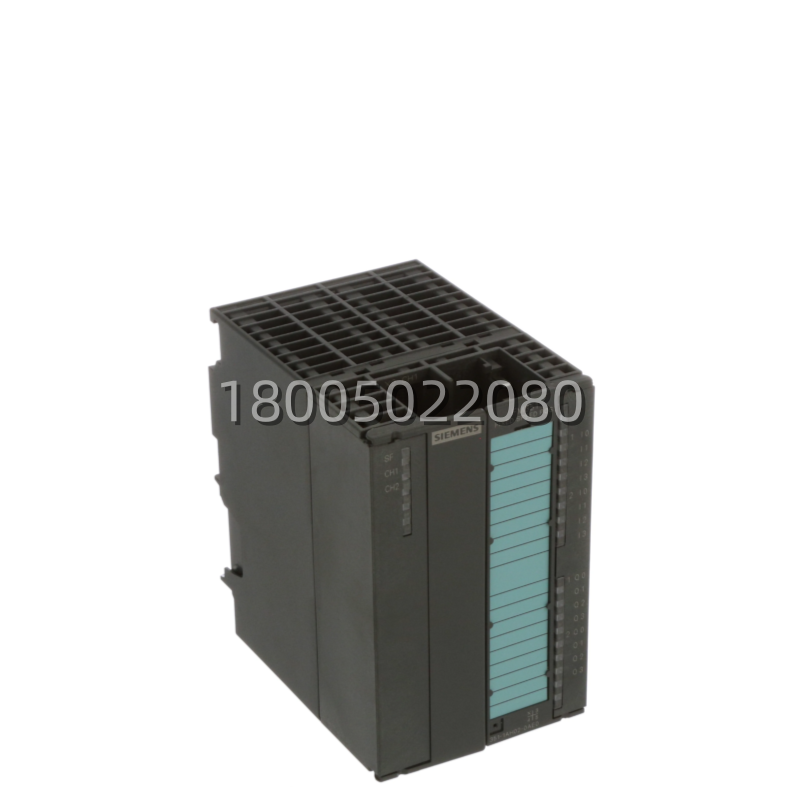

6ES7351-1AH02-0AE0 产品概述

在自动化产线的舞蹈中，每一个轴的精准起停都关乎最终产品的质量。普通的PLC CPU虽然能处理逻辑，但在面对高频脉冲计数和微秒级定位响应时，往往显得力不从心。这时候，6ES7351-1AH02-0AE0 这位“专业舞者”就登场了。作为西门子S7-300家族中的定位功能模块(FM 351)，它专为解决复杂的单轴或多轴独立定位任务而生，是连接PLC逻辑世界与物理运动世界的桥梁。

这 6ES7351-1AH02-0AE0 的核心价值在于其“独立性”和“专业性”。它拥有独立的微处理器，能够自主完成位置闭环控制、速度监控、加速度规划等繁重的计算任务，将主CPU从繁重的实时运动控制中解放出来，使其专注于上层逻辑和通讯。无论是简单的点到点定位，还是复杂的连续路径插补(需多模块配合)，亦或是需要电子凸轮同步的场合，6ES7351-1AH02-0AE0 都能游刃有余。它支持双通道操作，意味着一块模块就能控制两个独立的机械轴，极大地节省了机架空间和系统成本。对于追求高动态响应和高定位精度的应用，如包装机、贴标机、冲床送料机构，6ES7351-1AH02-0AE0 都是不可或缺的硬核装备。

6ES7351-1AH02-0AE0 技术规格

产品型号：6ES7351-1AH02-0AE0

制造商：西门子 (Siemens)

产品类型：定位功能模块 (Positioning Function Module)

所属系列：SIMATIC S7-300 (FM 351)

通道数量：2路 (独立通道，可组态为1个双通道轴或2个单通道轴)

计数频率：最高 500 kHz (每通道)

分辨率：32位 (带符号)

编码器接口：

增量式编码器：TTL (RS422) 或 HTL (24V)

绝对值编码器：SSI (同步串行接口)

输出信号：

每通道4个数字量输出 (用于使能、监控、故障指示等)

可选配模拟量输出子卡 (用于速度设定值，需特定配置) 或直接脉冲输出 (取决于具体驱动接口配置，通常配合SIMODRIVE使用)

控制功能：

点到点定位 (Point-to-Point)

连续路径控制 (Continuous Path)

电子凸轮 (Electronic Cam)

回参考点 (Homing) 多种模式

Jogging (点动)

速度预设

电源电压：24V DC (负载电源 L+) / 5V DC (背板总线)

电流消耗：典型值 180mA (5V), 100mA (24V)

工作温度：0℃ 至 60℃

防护等级：IP20

安装方式：标准35mm导轨安装

主要特点和优势

提到 6ES7351-1AH02-0AE0 的优势，首先就是它那“分庭抗礼”的独立处理能力。在很多低端系统中，CPU既要处理逻辑又要发脉冲，一旦逻辑复杂，脉冲就会抖动，导致定位不准。而 6ES7351-1AH02-0AE0 内置了专用的位置控制芯片，所有的轨迹规划、偏差补偿、PID调节都在模块内部独立完成。这意味着即使CPU处于高负荷状态甚至暂时停止扫描，轴的运动依然平稳精准，不会出现丢步或过冲。这种确定性 (Determinism) 对于高速高精度的生产节拍至关重要。

再者，咱们得聊聊它的灵活性和多功能性。6ES7351-1AH02-0AE0 就像一个“变形金刚”，通过STEP 7软件中的专用组态包 (Configuration Package)，用户可以轻松定义每个通道的行为。它可以配置为简单的脉冲方向控制，也可以配置为模拟量速度控制接口，直接连接西门子的SIMODRIVE 611系列或其他第三方驱动器。更厉害的是，它支持电子凸轮功能，能够通过软件曲线完美替代传统的机械凸轮，不仅降低了机械设计的复杂度，还使得产品换型 (Product Changeover) 变得异常简单——只需在触摸屏上调用不同的凸轮曲线程序即可，无需停机更换机械部件。

还有一个不得不提的亮点，就是它强大的诊断和安全监控功能。在运动控制中，最怕的就是“失控”。6ES7351-1AH02-0AE0 实时监控实际位置与设定位置的偏差，一旦超过容差窗口，立即报错并安全停机。它还具备断线检测功能，如果编码器电缆断裂或驱动器故障，模块能瞬间识别并切断使能信号，防止设备损坏或人员受伤。此外，模块面板上的LED指示灯清晰地显示了通道状态、故障类型和参考点状态，让维护人员 (Maintenance Personnel) 能一眼看穿问题所在，大大缩短了平均修复时间 (Mean Time To Repair, MTTR)。

最后，从系统集成角度看，6ES7351-1AH02-0AE0 提供了极佳的兼容性。它不仅支持标准的增量编码器，还支持高精度的SSI绝对值编码器，断电后无需重新回零，开机即知位置，极大地提高了设备的可用性 (Availability)。配合西门子丰富的驱动生态，无论是老式的直流调速还是现代的伺服系统，6ES7351-1AH02-0AE0 都能找到合适的接口方案。对于需要进行旧机改造或新线建设的工程师来说，它是最具性价比和专业度的选择。
