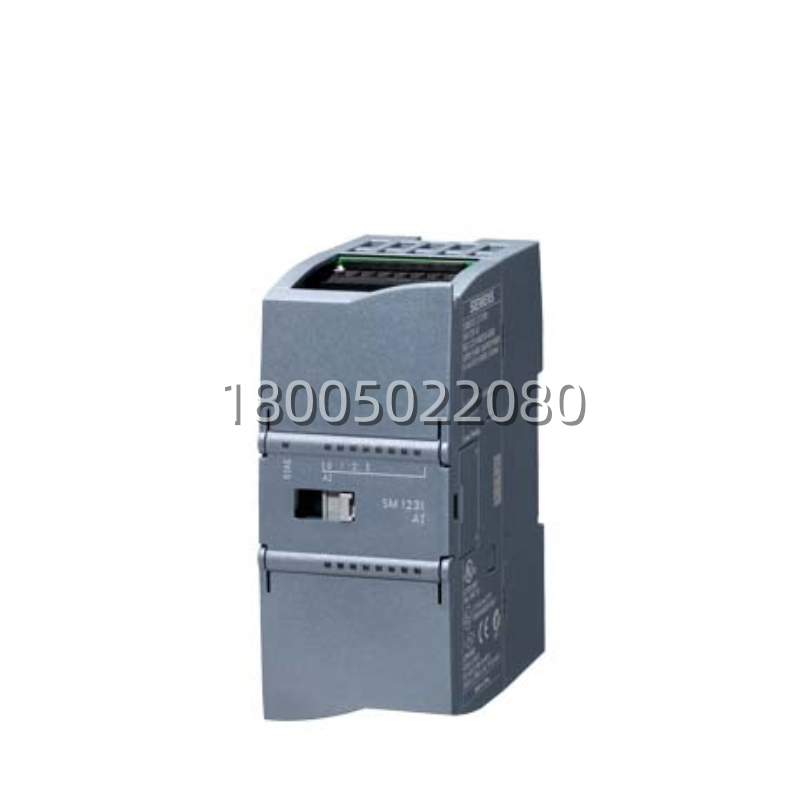

6ES7231-5QD30-0XB0 产品概述
在工业自动化这个圈子里混，你要是没摸过西门子 6ES7231-5QD30-0XB0.那都不好意思说自己是搞 S7-1200 项目的老手。这玩意儿可是 SIMATIC S7-1200 系列中最常用的模拟量输入模块(Analog Input Module)，型号里的 “5QD30” 代表了其特定的电气特性和固件版本。你别看它个头小巧，直接插在 CPU 右侧就能用，但在那些中小型生产线、泵站控制、 HVAC 系统、包装机械中，6ES7231-5QD30-0XB0 依然是当之无愧的“数据源头”。它肚子里装着高精度的 A/D 转换器和复杂的信号调理电路，时刻盯着现场传感器传来的微弱信号，稍微有点风吹草动(比如温度波动 0.1 度，压力变化 10Pa)，它立马就能精准捕捉并数字化，反应快得让人咋舌，准得让人放心。
很多工程师都知道，S7-1200 之所以能成为中小型自动化的王者，全靠像 6ES7231-5QD30-0XB0 这样的扩展模块提供了灵活的感知能力。它采用了通道间隔离(部分版本)或高精度共模抑制技术，能有效防止某一路传感器接地故障影响其他通道。特别是在那种电磁环境复杂的小型车间，变频器、伺服驱动器满天飞，6ES7231-5QD30-0XB0 照样能稳稳当当干活，不跳变、不失真。现在这型号属于 S7-1200 的标准配置件，虽然更新换代快，但 6ES7231-5QD30-0XB0 凭借极高的兼容性和稳定性，依然是许多新项目首选和老项目维护的必备件。如果您手里有 S7-1200 系统在跑，需要采集模拟量，仓库里没备个一两块 6ES7231-5QD30-0XB0.那心里绝对不踏实，万一哪天它闹脾气，集控室大屏上的温度压力全是错的，操作员就成了“瞎子”，那损失可不是几块钱能算过来的!
6ES7231-5QD30-0XB0 技术规格
产品型号：6ES7231-5QD30-0XB0
制造商：Siemens (西门子)
产品类型：模拟量输入模块 (Analog Input Module) – SM 1231
所属系列：SIMATIC S7-1200
供电方式：通过背板总线从 CPU 或信号模块获取 24V DC
电流消耗 (背板总线)：典型值 35mA (5V), 60mA (24V) – 具体数值参考手册
输入通道数：4 路 (差分输入)
信号类型 (软件组态)：
电压：±10V, ±5V, ±2.5V, 1-5V, 0-10V, 0-5V
电流：±20mA, 0-20mA, 4-20mA
注意：每通道可独立组态，但需遵循特定组合规则
分辨率：12 位 + 符号位 (单极性/双极性)
转换时间：典型值 < 1ms (所有通道总和，取决于滤波设置)
输入阻抗：
电压输入：> 1 MΩ
电流输入：50 Ω (内部 shunt)
精度：
线性误差：±0.1% 满量程
温度漂移：±0.005% 满量程/°C
共模抑制比 (CMRR)：> 60 dB (50/60 Hz)
隔离电压：
场侧与逻辑侧：500V AC (基本绝缘)
通道间：无隔离 (共用参考地，除非使用特殊隔离变送器)
工作温度：-20°C 至 60°C (水平安装), -20°C 至 40°C (垂直安装)
存储温度：-40°C 至 70°C
相对湿度：10% 至 95% (无冷凝)
安装方式：S7-1200 专用卡扣，直接连接在 CPU 右侧
尺寸规格：约 45mm (宽) x 100mm (高) x 81mm (深)
防护等级：IP20
认证标准：CE, UL, CSA, GL
主要特点和优势
说起 6ES7231-5QD30-0XB0 的本事，那真不是盖的，它是 S7-1200 家族里的“采集特种兵”。首先，这模块的“灵活性”在当时绝对是顶尖的，即便放到今天，其每通道独立组态的能力依然能打。您可以在 TIA Portal 软件里轻松设置每个通道是接 4-20mA 的压力变送器，还是接 0-10V 的阀门定位器，甚至混合使用，无需跳线，全靠软件配置。对于经常需要调整工艺的项目来说，6ES7231-5QD30-0XB0 简直就是神器，改个参数就能适应新传感器，省时省力。
再一个，6ES7231-5QD30-0XB0 的“抗干扰性”也是没谁了。它内置了可配置的硬件滤波功能(Filter)，可以滤除工频干扰(50/60Hz)和高频噪声。在那些变频器旁边或者长距离传输信号的场合，开启滤波后，采集到的数据曲线平滑得像丝绸一样，再也没有那些毛刺和跳变了。这对于需要精确 PID 控制的场合(如恒温、恒压)至关重要。只要配上 6ES7231-5QD30-0XB0.就能确保控制算法基于真实的数据运行，避免系统振荡。这种“去伪存真”的能力，正是咱们工程人最看重的实惠。
而且，西门子在 6ES7231-5QD30-0XB0 的诊断功能上下了功夫。它支持断线检测(Open Circuit Detection)，当电流输入回路断开时，模块能立即识别并上报故障值(如 32511 或 0.可配置)，让 PLC 程序能第一时间做出反应(如停机报警或切换到安全模式)。前面板虽然没有 LED 灯指示每个通道状态(通常在 CPU 或扩展器上显示 SF 灯)，但在 TIA Portal 的在线诊断视图里，您可以清晰地看到每个通道的实时值、状态字和错误代码，大大缩短了平均修复时间(MTTR)。在很多项目的备件库里，6ES7231-5QD30-0XB0 都是作为“万金油”备着的，因为 S7-1200 的应用太广泛了，哪里需要模拟量采集，哪里就有它的身影。总的来说，这是一款集高灵活、高抗扰、易诊断于一身的经典之作，在可预见的未来，它依然是许多中小型自动化项目不可或缺的感知神经。
