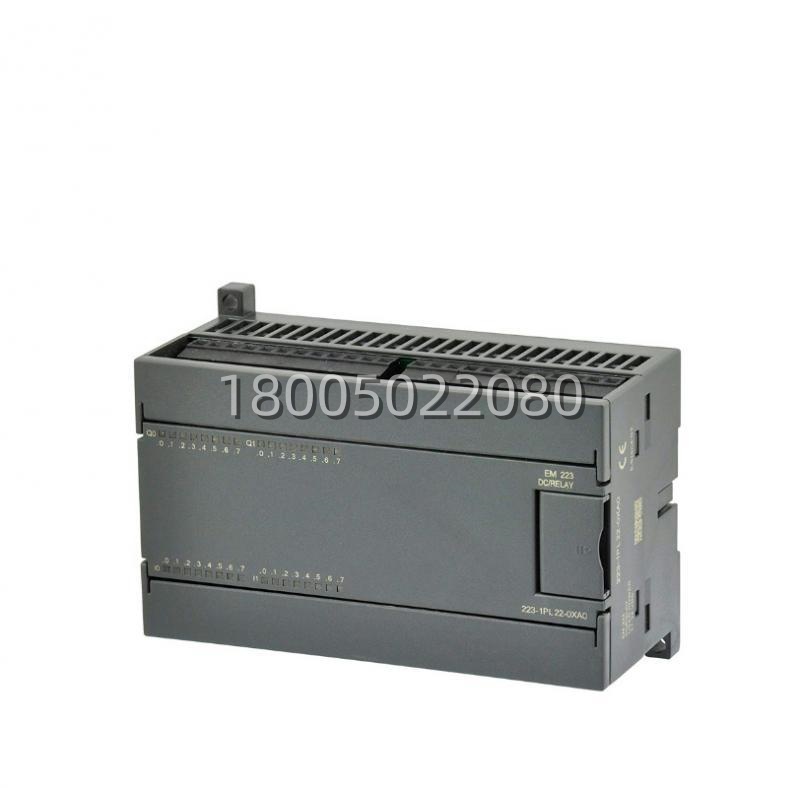

6ES7223-1PL22-0XA0 产品概述
在工业自动化发展的长河中，西门子S7-200系列绝对是“传奇”般的存在，以其小巧、灵活、高性价比征服了无数中小型企业。而在这个经典的微型PLC家族中，6ES7223-1PL22-0XA0 扮演着那个至关重要的“扩展大将”角色。这是一款数字量组合模块(Digital Combination Module)，集成了16路数字量输入(DI)和16路数字量输出(DO)。你想想，一个小型包装机或者水处理站，原本CPU224或CPU226的点位刚够用，结果工艺改造要加一堆传感器和控制阀，难道为了这几个点就换整个系统?6ES7223-1PL22-0XA0 就是干这个活的，它直接挂在S7-200主机的右侧，像搭积木一样轻松增加32个IO点，其中16路继电器输出更是“万金油”，既能控24V直流电磁阀，也能直接控220V交流接触器，无需中间继电器转接，省空间又省成本。
很多搞设备维护、老旧产线改造的兄弟，对 6ES7223-1PL22-0XA0 应该感情深厚。这玩意儿属于S7-200时代的经典配件，虽然S7-200系列已经正式退役(被S7-200 SMART和S7-1200取代)，但在中国乃至全球，仍有数以十万计的S7-200系统在日夜运转。在这些老系统中，6ES7223-1PL22-0XA0 就是标配的扩展神器。它不仅仅是一个IO扩展器，更是整个控制系统的“手脚延伸”，负责采集更多的开关信号(如按钮、限位开关、光电传感器)并驱动更多的负载(如电机启停、指示灯、报警器)。你要是想维护这些老系统，手里没几块备用的 6ES7223-1PL22-0XA0.心里还真不踏实，毕竟这模块一旦坏了，整个产线就得停摆，而新系统改造又需要时间和高昂的成本。
6ES7223-1PL22-0XA0 技术规格
产品型号：6ES7223-1PL22-0XA0 (注意后缀 -0XA0 代表特定版本，早期可能有 -0XA8 等，功能基本一致)
制造商：西门子 (Siemens)
产品类型：数字量组合模块 (Digital Combination Module)
所属系列：SIMATIC S7-200
功能描述：提供16路数字量输入和16路继电器数字量输出
输入通道数：16 路数字量输入 (DI)
输入电压：24 V DC (典型值，支持宽电压范围 20.4 – 28.8 V)
输入电流：每点约 7 mA (24V时)
隔离方式：光电隔离 (输入组隔离)
输出通道数：16 路数字量输出 (DO)
输出类型：继电器输出 (Relay Output)
触点容量：
阻性负载：2 A / 点 (DC 30V 或 AC 250V)
感性负载：需降额使用 (通常建议加灭弧电路)
灯负载：最大 30W (白炽灯)
公共端电流：每4点或8点为一组，总电流受限 (具体见手册，通常每组不超过 8A-10A)
机械寿命：> 10.000.000 次操作
电气寿命：> 100.000 次操作 (额定负载下)
响应时间：
接通：约 10 ms
断开：约 10 ms (继电器动作时间，比晶体管慢)
供电电压：24 V DC (由S7-200总线或外部24V供电，视具体接线配置)
功耗：
5V DC (总线)：约 150 mA
24V DC (传感器供电)：视负载而定
工作温度：0 °C 至 +55 °C (水平安装) / 0 °C 至 +45 °C (垂直安装)
存储温度：-40 °C 至 +70 °C
相对湿度：5% 至 95% (无冷凝)
安装方式：标准 DIN 导轨安装 (紧靠S7-200 CPU或其他扩展模块右侧)
防护等级：IP20
尺寸：约 72mm (宽) x 80mm (高) x 62mm (深)
接线方式：可拆卸端子排 (方便维护和更换)
主要特点和优势
说起 6ES7223-1PL22-0XA0 的优势，那真得好好唠唠。首先，这模块的“通用性”简直无敌。最大的亮点在于它的继电器输出。相比于晶体管输出只能控直流，继电器输出是“交直流通吃”。这意味着你可以直接用一块模块控制24V的直流电磁阀，同时控制220V的交流接触器或指示灯，无需额外购买中间继电器或隔离模块，极大地简化了电柜设计，节省了空间和成本。对于那种负载类型混杂的小型项目，这就是“救星”。
再一个，就是它的“带载能力”和“隔离性”特别强。每点2A的触点容量，足以应对大多数中小型负载。而且，继电器输出提供了良好的电气隔离，输出侧的干扰(如感性负载产生的反向电动势)不容易窜回到PLC内部，保护了CPU的安全。即使某个输出点烧毁了，通常也只影响该点或该组，不会导致整个模块报废(当然，严重短路除外)。这种物理隔离的可靠性，在电磁环境复杂的工业现场尤为重要。
还有个不得不提的点，就是它的“兼容性”和“易维护性”。作为S7-200家族的成员，它与CPU221/222/224/226完美兼容，即插即用，无需复杂配置。可拆卸的端子排设计，让接线和更换变得异常简单：模块坏了?拔掉端子排，松开卡扣，换个新的，插上端子排，几分钟搞定，无需重新接线，大大缩短了停机时间。总的来说，6ES7223-1PL22-0XA0 就是那种平时不显山露水，关键时刻能帮你省大钱、省大力的“实干家”，在老旧S7-200系统的维护中，这种可靠性和灵活性比啥都值钱。
应用领域
6ES7223-1PL22-0XA0 的主战场，那肯定是在各类使用了S7-200的中小型自动化设备中。你走进那些食品包装厂、小型水处理站、暖通空调机房、农业灌溉泵站，大概率能看到S7-200带着这块 6ES7223-1PL22-0XA0 在干活。在这些地方，需要监测多个液位、压力、温度开关信号(DI)，还要控制多台泵、风机、阀门的启停(DO)。由于负载类型多样(既有24V仪表，又有220V电机)，继电器输出的 6ES7223-1PL22-0XA0 成了最佳选择，一块模块搞定所有，无需繁琐的中间转换。
除了制造业，基础设施领域也是 6ES7223-1PL22-0XA0 的常见落脚点。想象一下，老旧小区的恒压供水系统、地下车库的排烟风机控制、路灯照明箱的分时控制。这些地方设备分散，控制逻辑相对简单但点位较多，且往往运行了十几年未更换。6ES7223-1PL22-0XA0 凭借扎实的做工和灵活的交直流驱动能力，依然能坚守岗位，保证每一个开关动作都精准无误。特别是在一些预算有限的改造项目里，保留原有的S7-200主机，仅更换损坏的 6ES7223-1PL22-0XA0 模块，是最经济高效的方案。
还有一些特殊的场景，比如实验台架、教学实训设备、小型物流分拣线等。这些地方经常需要频繁修改接线或负载类型，继电器输出的“万能”特性使得调试和变更变得非常容易。它不仅仅是一个硬件扩展件，更是连接旧有资产与新需求的桥梁，让那些经典的S7-200系统在新的时代背景下继续发挥余热。只要你看到标有SIEMENS S7-200的蓝色小PLC，基本上就可以断定，如果需要更多点位且负载混杂，6ES7223-1PL22-0XA0 就在旁边默默工作着，维持着整个系统的“感知与执行”。
