揭秘 6ES7416-2XK02-0AB0：如何以毫秒级响应驾驭千点级模拟量闭环

描述

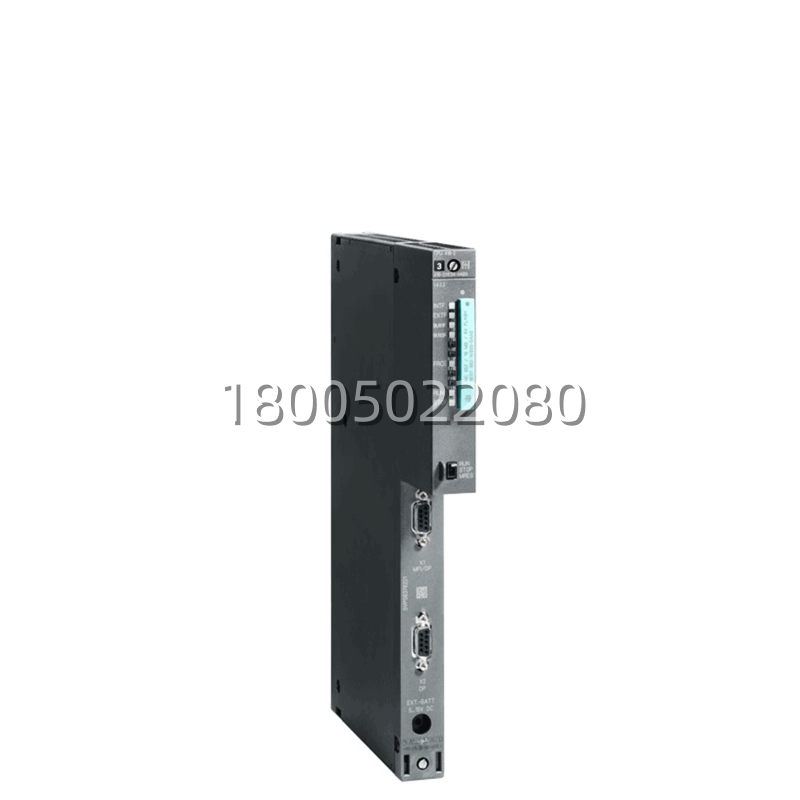

6ES7416-2XK02-0AB0 产品概述

在中型到大型的工业自动化应用中，如汽车制造、包装机械、水处理厂，控制系统需要处理大量的数字量和模拟量信号，同时执行复杂的算术运算和通讯任务。西门子 6ES7416-2XK02-0AB0 (CPU 416-2 DP)正是SIMATIC S7-400标准系列中的高端主力型号。它虽然不是冗余型(H-System)或故障安全型(F-System)，但凭借其卓越的单机性能和极高的性价比，成为了众多大型非关键安全回路项目的首选核心。

这款 6ES7416-2XK02-0AB0 的核心优势在于其“大容量”与“强通讯”。5.6MB的工作内存使其能够容纳极其庞大的用户程序，适合那些工艺段长、控制回路多、历史数据记录需求大的应用。其内置的两个PROFIBUS DP接口是点睛之笔：一个接口可用于连接编程设备(PG)或上位机(HMI)，另一个接口可专门用于连接远程I/O站、变频器、智能仪表等现场设备，实现了管理网与控制网的物理分离，极大提升了通讯效率和系统稳定性。对于不需要硬件冗余但追求极致单机性能和稳定性的场合，6ES7416-2XK02-0AB0 是最具竞争力的解决方案。

6ES7416-2XK02-0AB0 技术规格

产品型号：6ES7416-2XK02-0AB0

制造商：西门子 (SIEMENS)

产品类型：中央处理单元 (CPU 416-2 DP)

适用系列：SIMATIC S7-400 (Standard)

工作存储器 (Work Memory)：5.6 MB (其中 2.8 MB 用于用户程序，2.8 MB 用于数据)

装载存储器 (Load Memory)：可扩展 (通过RAM卡或Flash卡，最大可达64MB或更高，视卡类型而定)

保持性存储器 (Retentive Memory)：可调 (最大 2 MB)

执行速度 (典型值)：位指令 0.03 µs, 字指令 0.08 µs, 浮点运算 0.45 µs (极快)

接口数量：

MPI/DP 接口 1 (X1): 12 Mbps, 可作MPI或PROFIBUS DP主/从站

PROFIBUS DP 接口 2 (X2): 12 Mbps, 仅DP主/从站 (不支持MPI)

最大I/O地址范围：4096 Bytes I / 4096 Bytes Q (本地及分布式总和)

最大过程映像分区：8个 (每个最大 512 Bytes)

定时器/计数器：各 2048 个

通信功能：S7基本通信，S7通信，PG/OP通信，全局数据通信，BSEND/BRCV (大数据块传输)

供电电压：24V DC (20.4 – 28.8 V)

电流消耗：典型值 1.4 A (5V背板), 0.35 A (24V外部)

尺寸 (宽x高x深)：约 50mm x 290mm x 215mm (占用S7-400机架2个槽位宽度)

重量：约 1.8 kg

工作温度：0℃ 至 60℃ (垂直安装)

防护等级：IP20

主要特点和优势

提到 6ES7416-2XK02-0AB0 的优势，首当其冲就是它的“海量内存与极速运算”。5.6MB的内存空间在S7-400标准系列中名列前茅，这意味着您可以将复杂的工艺模型、大量的配方数据、甚至部分历史趋势直接存储在CPU的工作内存中，无需频繁访问外部存储卡，从而大幅提升程序执行速度。其0.03µs的位指令处理速度，让它能轻松应对高速计数、快速定位等对实时性要求极高的任务，确保控制回路响应零延迟。

另一个核心亮点是它的“双PROFIBUS DP接口架构”。在许多大型系统中，通讯瓶颈往往导致系统响应变慢。6ES7416-2XK02-0AB0 允许您将通讯负载分流：接口X1专门用于连接操作面板(OP)、工程师站(ES)和SCADA系统，保证监控画面刷新流畅;接口X2专门用于挂载几十个远程I/O站和驱动设备，保证控制指令下发及时。这种物理隔离的设计不仅提高了带宽利用率，还增强了系统的抗干扰能力和安全性，即使监控网络拥堵，也不会影响底层的实时控制。

此外，6ES7416-2XK02-0AB0 具备极强的扩展性和成熟的生态支持。它可以带载大量的扩展机架(通过IM接口模块)，支持数千个I/O点。配合STEP 7 (V5.x) 编程软件，其强大的诊断功能和丰富的功能块库(如PID控制、运动控制)让开发变得高效便捷。虽然它不具备硬件冗余功能，但其极高的平均无故障时间(MTBF)和稳定的运行表现，使其在非安全关键的连续生产线上表现出色，是许多老厂改造和新项目建设的高性价比之选。
