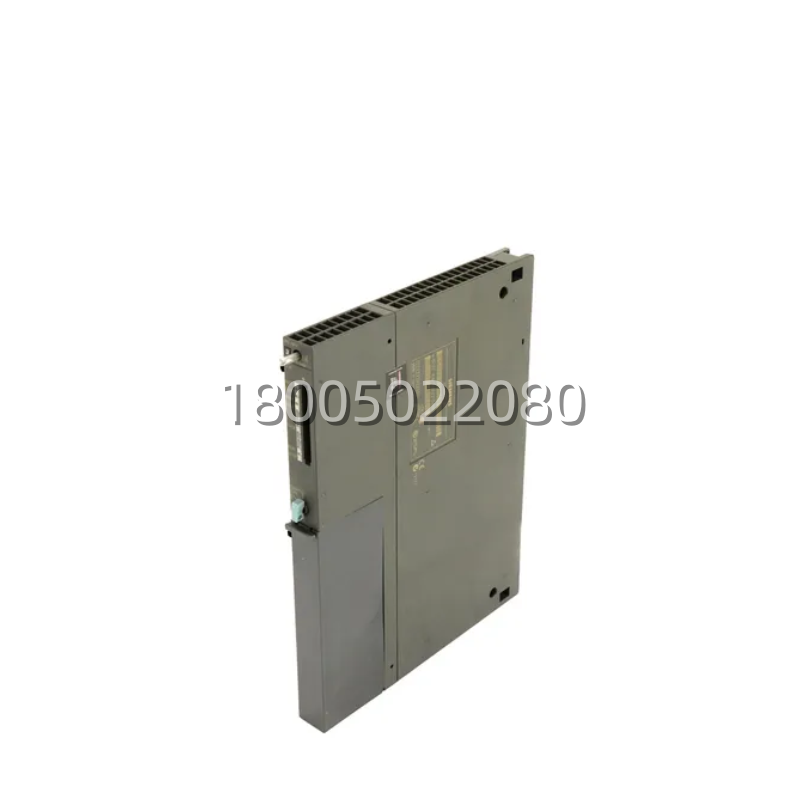

高可靠性首选 6ES7416-2XK02-0AB0 S7-400 PLC 中央处理单元

描述

6ES7416-2XK02-0AB0 产品概述

在大型工业自动化领域，SIMATIC S7-400 PLC以其卓越的可靠性和强大的处理能力闻名于世。而 6ES7416-2XK02-0AB0 (CPU 416-2 DP) 则是该系列中一款经典型号的高性能中央处理器。它专为中型到大型的自动化任务设计，广泛应用于化工、电力、冶金、汽车制造等行业的核心控制系统中。尽管 newer 型号已集成PROFINET接口，但 6ES7416-2XK02-0AB0 凭借其成熟的稳定性、巨大的内存容量和强大的PROFIBUS-DP网络能力，在众多现有工厂和特定应用场景中依然发挥着不可替代的作用。

6ES7416-2XK02-0AB0 的核心优势在于其“大内存”与“双DP口”的黄金组合。5.6MB的工作内存让它能够容纳极其庞大的用户程序(如复杂的顺序控制、批量处理逻辑)和海量的过程数据(如历史记录、配方数据)，无需频繁使用外部存储卡进行交换，从而保证了极快的程序执行效率。30ns的指令处理速度确保了系统对现场信号的快速响应。集成的两个PROFIBUS-DP接口(其中一个与MPI共享)允许用户构建灵活的 network 拓扑，既可以作为主站连接多达125个DP从站(如ET200M分布式IO、变频器、仪表)，也可以作为智能从站与其他PLC进行数据交换。对于正在运行S7-400系统的工厂来说，6ES7416-2XK02-0AB0 是进行系统扩容、备件替换或性能升级的理想选择。

6ES7416-2XK02-0AB0 技术规格

产品型号：6ES7416-2XK02-0AB0

制造商：SIEMENS (西门子)

产品类型：中央处理器 (Central Processing Unit – CPU 416-2 DP)

所属系列：SIMATIC S7-400

固件版本：典型为 V4.x 或 V5.x (具体以实物标签为准，此型号为较早期版本)

工作内存 (Work Memory)：5.6 MB

用户程序区 (Code)：2.8 MB

数据区 (Data)：2.8 MB

装载存储器 (Load Memory)：需插拔存储卡 (RAM或Flash)，最大支持 64 MB (推荐 Flash 卡用于永久存储)

保持性存储器 (Retentive Memory)：可调，最大 512 KB (通过超级电容+电池备份)

指令执行时间：

二进制指令 (Boolean)：典型 30 ns

字传送指令 (Word Transfer)：典型 0.12 µs

浮点运算 (Floating Point)：典型 1.5 µs

通讯接口：

接口 1：MPI / PROFIBUS-DP 组合接口 (9针 Sub-D female)

MPI模式：最高 12 Mbps (默认 187.5 kbps)

DP模式：最高 12 Mbps (主站或从站)

接口 2：PROFIBUS-DP 接口 (9针 Sub-D female)

最高 12 Mbps (仅主站模式)

支持协议：MPI, PROFIBUS-DP, Global Data Communication, S7 Basic Communication, S7 Compatible Communication

最大DP从站数量：每个DP接口最多 125 个 (总计取决于配置)

供电电压：24 V DC (20.4 V – 28.8 V)

功耗：典型 25 W (不含负载)，最大电流约 1.2 A

工作温度：0 °C 至 +60 °C (垂直安装)

存储温度：-40 °C 至 +70 °C

防护等级：IP20

尺寸：单宽模块 (Single Width, 约 50mm 宽)

重量：约 1.5 kg

电池：内置锂电池或可更换电池组 (用于长时间断电保持RAM数据)

主要特点和优势

说到 6ES7416-2XK02-0AB0 的厉害之处，首当其冲的就是它的“海量内存”。在S7-400的早期型号中，5.6MB的工作内存是非常可观的配置。这意味着用户可以编写非常复杂的程序，包含大量的功能块 (FB)、数据块 (DB) 和符号表，而无需担心内存溢出。对于需要处理大量模拟量数据、进行复杂数学运算或存储多组配方的应用(如注塑机、印刷机、大型包装机)，6ES7416-2XK02-0AB0 能提供充裕的“大脑空间”，确保程序运行流畅，扫描周期稳定。

再一个就是它的“双路DP”通讯能力。很多同级别的PLC只有一个DP口，而 6ES7416-2XK02-0AB0 提供了两个独立的PROFIBUS-DP接口。这带来了极大的灵活性：你可以用一个接口连接高速IO从站(如ET200M)，用另一个接口连接智能仪表、变频器或作为从站与上位机/其他PLC通讯，互不干扰，有效分散了通讯负荷，提高了系统的实时性。此外，它还支持直接数据交换 (Direct Data Exchange)，允许不同DP主站下的从站之间直接通讯，无需经过CPU中转，进一步提升了系统效率。

从工程维护角度看， 6ES7416-2XK02-0AB0 的成熟度极高。作为一款经过多年市场验证的经典产品，它的故障率极低，兼容性极好。全球范围内有大量的工程师熟悉其编程和维护(使用STEP 7 V5.x软件)。对于许多运行了十几二十年的老工厂，找到一款性能匹配、接口兼容的备件至关重要，而 6ES7416-2XK02-0AB0 正是这些“功勋机组”的最佳续命丹。其模块化设计支持带电插拔(在特定配置下)，方便在线更换和维护，最大限度地减少了停机时间。
