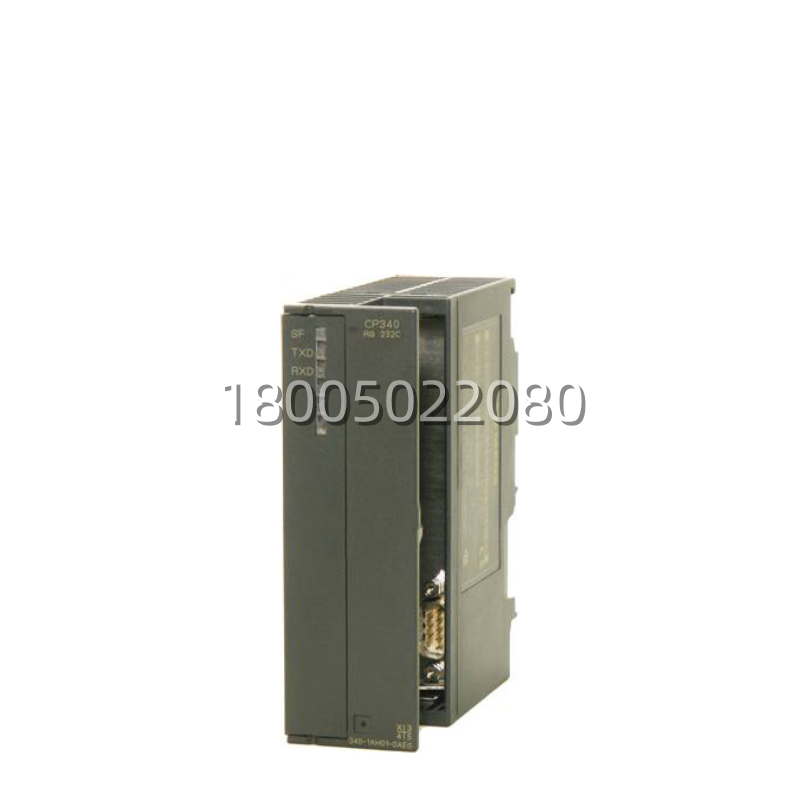

搞定串口通讯！首选西门子 6ES7340-1AH01-0AE0 CP模块

描述

6ES7340-1AH01-0AE0 技术规格

产品型号：6ES7340-1AH01-0AE0

制造商：西门子 (SIEMENS)

产品类型：通信处理器 (CP 340)

额定供电电压：24 V DC (20.4 – 28.8 V DC)

接口标准：RS232 (V.24/V.28)

连接器类型：Sub-D 9针公头

最高传输速率：115.2 kbps (可参数化)

支持协议：ASCII驱动, 3964(R), Modbus RTU (需额外库)

电气隔离：是 (500V AC, 通信线与背板)

发送/接收缓冲区：各4KB

工作温度：0 °C 至 +60 °C

存储温度：-40 °C 至 +70 °C

相对湿度：5% 至 95% (无冷凝)

安装方式：导轨安装 (S7-300机架)

尺寸标准：单宽模块 (20mm)

6ES7340-1AH01-0AE0 产品概述

在工业自动化这片江湖里，PLC虽然是老大，但也不是啥都懂。遇到那些只认串口的老式仪表、条码扫描枪、甚至是某些奇葩的变频器，CPU自带的口往往不够用或者根本不兼容。这时候，就得请出西门子 6ES7340-1AH01-0AE0 这位“外交专家”了。它可不是普通的扩展卡，而是专门为SIMATIC S7-300系列设计的RS232通信处理器。想象一下，你的生产线上新加了一台带串口的称重仪表，或者需要把数据打印出来留底，6ES7340-1AH01-0AE0 就是那个能瞬间让PLC和这些设备“聊上天”的桥梁。

这玩意儿的核心价值就在于“兼容并包”。很多工程师头疼的就是不同设备之间的通讯协议对不上，6ES7340-1AH01-0AE0 却能把复杂的底层通讯逻辑封装得明明白白。它支持标准的ASCII码传输，也能跑西门子经典的3964(R)协议，甚至通过调用功能块(FB)能轻松实现Modbus RTU主从站功能。对于 6ES7340-1AH01-0AE0 来说，无论是简单的数据透传，还是复杂的握手交互，它都能处理得游刃有余。把它插进S7-300的机架，配合STEP 7软件简单组态，原本孤立的串口设备立马就能融入你的自动化网络，数据流转起来，效率自然就上去了。

主要特点和优势

说到 6ES7340-1AH01-0AE0 的本事，那真得好好唠唠。首先最让人拍案叫绝的就是它的灵活性和高波特率支持。很多老款串口模块最高只能跑到19.2k或者38.4k，这在如今大数据量的场景下简直慢得像蜗牛。但 6ES7340-1AH01-0AE0 直接支持到115.2kbps，这意味着什么?意味着扫码枪连续扫描、高频数据采集时，数据队列不会堵塞，实时性大大提升。这种可编程逻辑控制器 (PLC) 外围通讯的高性能表现，让它在处理突发数据流时稳如泰山。

再一个就是它强大的协议处理能力。你不需要自己去写底层的时序控制代码，西门子早就把常用的协议封装好了。比如那个3964(R)协议，带有完善的差错校验和重发机制，特别适合在干扰较大的工业现场传输关键数据。而如果你想连Modbus设备，只需下载对应的库文件，调用几个现成的功能块，6ES7340-1AH01-0AE0 立马变身Modbus主站或从站。这种分布式控制系统 (DCS) 级别的协议集成度，下放到了单个模块上，确实够硬核，省下了大量的开发调试时间。

还有不得不提的是它的电气隔离和抗干扰能力。工业现场电磁环境复杂，串口线又长，很容易引入干扰导致通讯中断。6ES7340-1AH01-0AE0 在通信接口和内部总线之间做了500V AC的电气隔离，有效切断了地环路干扰。哪怕现场电机轰鸣、变频器乱跳，它也能保证数据传输的完整性。这种工业以太网 (Industrial Ethernet) 出现之前，串口通讯赖以生存的看家本领，在 6ES7340-1AH01-0AE0 上被发挥到了极致。

从系统集成角度看，6ES7340-1AH01-0AE0 的易用性也是一绝。它采用标准的9针Sub-D接口，市面上通用的串口线都能用，不用专门定制。在软件组态时，界面直观，波特率、数据位、停止位、校验位随便设，还能监控发送接收缓冲区的状态。对于那些需要连接安全仪表系统 (SIS) 外围设备或者进行数据追溯的项目，6ES7340-1AH01-0AE0 提供了稳定可靠的物理链路，是连接新旧设备、打通信息孤岛的不二之选。
