描述

6ES7338-4BC01-0AB0 技术规格

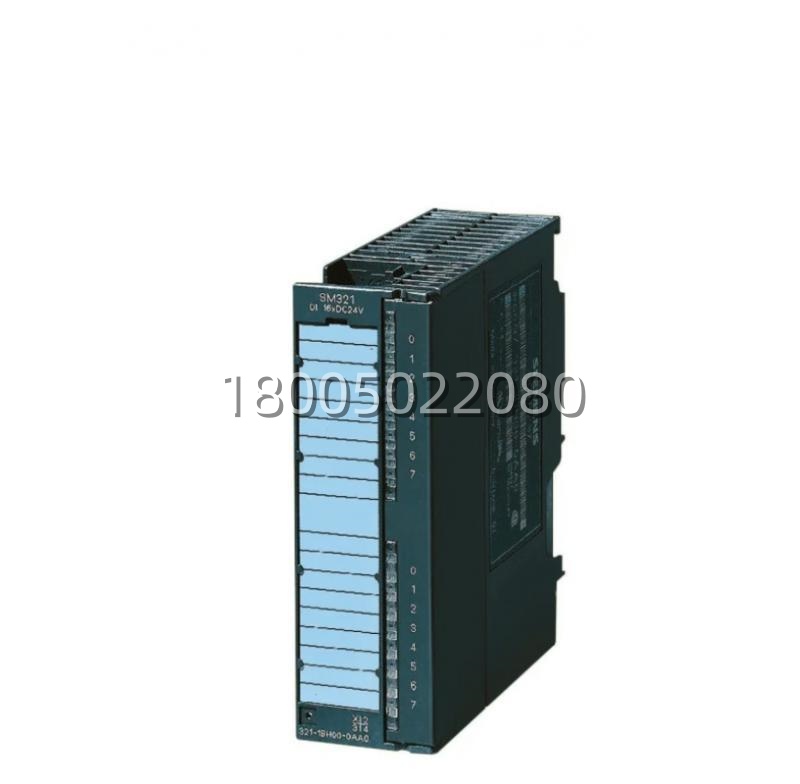

产品型号：6ES7338-4BC01-0AB0

制造商：西门子 (SIEMENS)

产品类型：位置输入模块 (Position Input Module / POSINPUT)

所属系列：SIMATIC S7-300

输入通道数：4 通道 (可独立参数化)

接口类型：SSI (Synchronous Serial Interface) 同步串行接口

支持编码器类型：绝对值编码器 (单圈/多圈)，格雷码或二进制码

数据长度：最大25位 (含符号位)，可参数化设置

时钟频率：最高可达 1 MHz (具体取决于电缆长度和编码器性能)

更新周期：典型 < 1 ms (所有4通道并行处理)

诊断功能：断线监测、短路监测、编码器电源监控、数据奇偶校验

连接器类型：20针前连接器 (需单独订购，如6ES7392-1AM00-0AA0)

工作温度：0 °C 至 +60 °C

存储温度：-40 °C 至 +85 °C

相对湿度：10% – 95% (无冷凝)

6ES7338-4BC01-0AB0 产品概述

在运动控制这片江湖里，位置就是王道。你要是连自己在哪都不知道，那还谈什么精准控制?6ES7338-4BC01-0AB0 就是西门子给S7-300系统配的一双“火眼金睛”，专门用来盯着绝对值编码器的。这玩意儿可不是普通的计数器模块，它天生就懂SSI协议，能直接跟那些高端的绝对值编码器“对话”。不管你是要测直线位移，还是旋转角度，只要接上 6ES7338-4BC01-0AB0.编码器里的数据就能原封不动、实时地蹦到PLC的数据块里，连个翻译都不用找。

很多老项目里，工程师为了读个绝对值位置，得加一堆昂贵的通讯网关或者专用控制器，接线复杂还容易出bug。6ES7338-4BC01-0AB0 的出现就是为了解决这个痛点。它把SSI接口直接集成到了S7-300的背板总线上，CPU想什么时候读就什么时候读，延迟极低。对于那种断电后不能丢失位置信息的场合(比如起重机、大型转台)，绝对值编码器配合 6ES7338-4BC01-0AB0 简直是绝配。哪怕现场突然停电，再上电时，模块立马就能读出当前的绝对位置，根本不需要像增量编码器那样搞什么“回零”操作，省去了大量的调试时间和安全隐患。可以说，6ES7338-4BC01-0AB0 就是让S7-300具备高端运动控制能力的秘密武器。

主要特点和优势

咱搞运动控制的，最怕就是信号丢步、数据跳变。6ES7338-4BC01-0AB0 之所以能成为行业里的硬通货，靠的就是它那过硬的SSI接口技术和强大的处理能力。首先，它支持4个独立的SSI通道，每个通道都能单独设置数据长度、时钟极性和编码格式(格雷码或纯二进制)。这意味着你可以在一个模块上同时接不同品牌、不同规格的编码器，比如一边接个HEIDENHAIN的光栅尺，另一边接个STEAG的多圈旋转编码器，互不干扰，灵活得很。

再说它的实时性。SSI协议本来就是同步传输，6ES7338-4BC01-0AB0 更是把这种优势发挥到了极致。它能在微秒级的时间内完成一次完整的数据采集，并且通过背板总线直接映射到CPU的过程映像区 (Process Image)。对于高速运动的设备，这一点点时间的节省，可能就是几毫米甚至几厘米的定位误差差别。而且，模块内部集成了硬件级的奇偶校验和数据完整性检查，一旦传输过程中出现比特错误，模块立马就能发现并报错，绝不会把错误的位置数据传给CPU去执行，这在安全要求高的场合(如冶金、港口机械)至关重要。

还有一个不得不提的优势就是它的诊断功能。现场环境恶劣，编码器电缆被拉断、接头进水短路是常有的事。普通的模块可能就直接读个乱码，导致设备乱跑。6ES7338-4BC01-0AB0 自带智能诊断，能实时监测时钟线、数据线是否断路，编码器供电是否正常。一旦发现异常，它不仅会点亮SF灯，还会在诊断数据中明确指出是哪个通道出了什么问题，甚至能保持上一个有效值或者输出一个预设的安全值，防止设备误动作。配合西门子的STEP 7软件，组态起来也是傻瓜式的，勾选几个选项就能用，大大降低了工程门槛。总的来说，6ES7338-4BC01-0AB0 就是把复杂的位置采集变得简单、可靠、高效，让你在做运动控制 (Motion Control) 时心里更有底。
