描述

6ES7222-1HF22-0XA8 技术规格

产品型号：6ES7222-1HF22-0XA8

制造商：西门子 (Siemens)

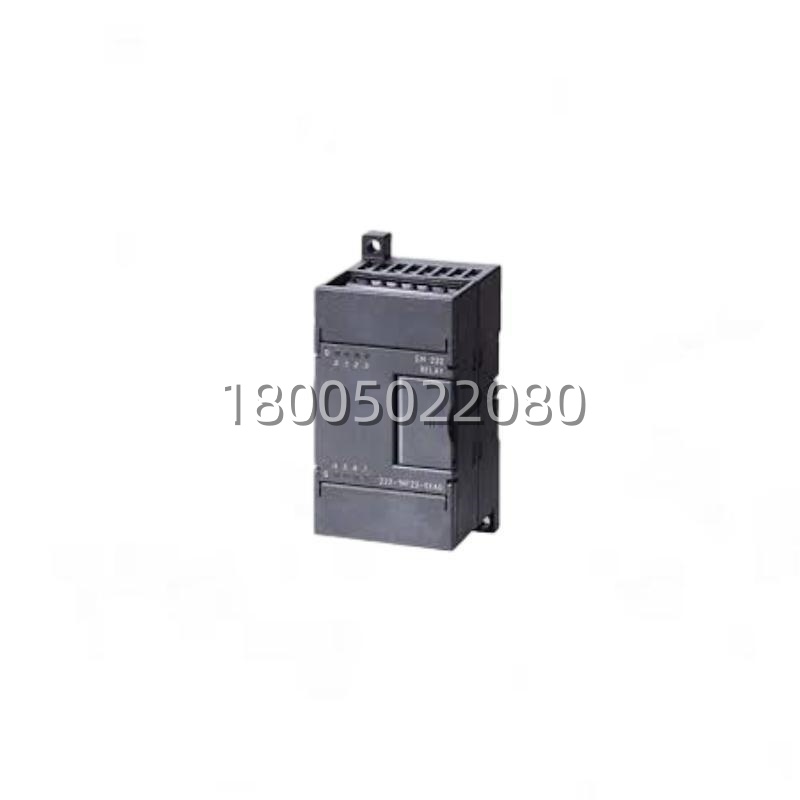

产品名称：SIMATIC S7-200. EM222 Digital Output Module

版本类型：CN版 (中国特供版，功能与国际版一致，性价比高)

所属系列：SIMATIC S7-200 (已停产，由S7-200 SMART/S7-1200替代)

输出特性：

数量：8路数字量输出 (DO)

类型：继电器输出 (Relay Contacts, 干触点)

负载电压范围：

DC: 5V – 30V

AC: 5V – 250V

最大电流：

每点最大：2A (电阻负载)

每公共端最大：8A (所有8点通常分为1组或2组，具体视内部接线图，EM222 8 relay通常为1组公共端1L，或分为2组4点) 注：标准EM222 8继电器通常为1个公共端1L带8点，或2组4点。需查阅具体手册确认分组，通常总电流受限。

灯泡负载：最大30W (DC), 200W (AC)

电机负载：最大1/6 HP (约120W) @ 120V AC

机械寿命：>1000万次操作

电气寿命：>10万次操作 (额定负载下)

最小负载：10mA @ 5V (防止触点氧化)

响应时间：

接通延迟：典型 <10ms

断开延迟：典型 <10ms

最大开关频率：约 1Hz – 2Hz (不适合高速脉冲)

隔离：继电器线圈(内部)与触点之间光电隔离，触点间无隔离(共用公共端)

电源消耗：

从背板总线消耗：典型 30mA @ 5V DC (仅供内部线圈驱动)

外部负载电源：用户自备，连接到输出端子

物理特性：

宽度：46.5 mm (占用1个扩展模块位)

接线方式：可拆卸端子排 (螺丝型)

防护等级：IP20

工作温度：0°C 至 +55°C

存储温度：-40°C 至 +70°C

兼容性：

适用于所有 SIMATIC S7-200 CPU (包括CPU 221/222/224/226及CN系列)。

最大可扩展7个模块(受CPU限制)。

生命周期状态：End of Life(已停产)。推荐替代型号为 EM222 CN (S7-200 SMART系列对应模块，如EM222 CN 8 x Relay) 或 S7-1200的数字量输出模块 (如6ES7222-1HF32-0XB0.需注意电压等级和接线方式差异)。注意：市场上流通的多为库存新品、翻新件或拆机件。

6ES7222-1HF22-0XA8 产品概述

在S7-200构建的小型控制系统中，6ES7222-1HF22-0XA8 (EM222 8 Relay) 扮演着“力量扩展者”的关键角色。当CPU本体输出点数不足，或者需要控制交流负载(如220V AC接触器、电磁阀)而CPU又是晶体管输出型(DC/DC/DC)时，这块模块就是救星。

这 6ES7222-1HF22-0XA8 的核心价值在于其继电器输出的通用性和高驱动能力。8路独立的继电器触点，就像8个微型开关，可以通吃交流和直流负载，电压范围覆盖5V到250V。这意味着你可以用它直接控制工厂里最常见的220V AC设备，省去了购买和安装大量中间继电器的麻烦，既节省了成本，又减少了柜内接线复杂度，提高了系统可靠性。

虽然它的开关速度不快(最高约1-2Hz)，不适合高速脉冲应用，但对于绝大多数逻辑顺序控制、设备启停、报警指示等场合，完全够用。其机械寿命长达千万次，电气寿命也有十万次以上，非常耐用。作为CN版(中国特供)，它在功能上与国际版完全一致，但在价格和供货上曾更具优势。尽管S7-200系列已停产多年，但由于其安装基数巨大，6ES7222-1HF22-0XA8 依然是维修市场中最常需求的扩展模块之一。选它，就是选了经过时间验证的可靠性和经济性，是老设备续命的必备良药。
