6ES7222-1HF22-0XA0 技术规格

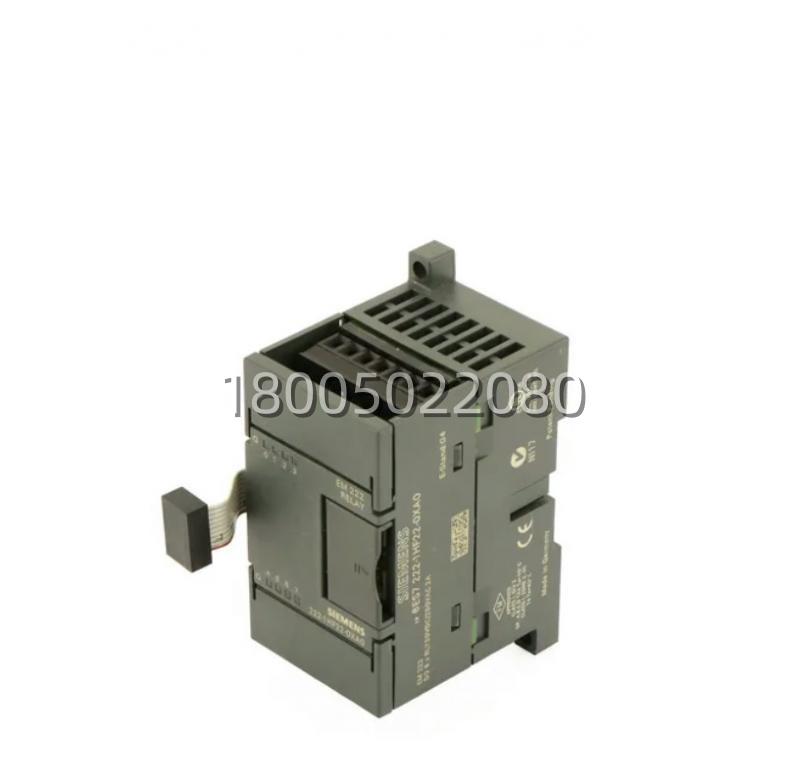

产品型号：6ES7222-1HF22-0XA0
制造商：西门子 (Siemens)
产品类型：数字量输出扩展模块 (Digital Output Module)
所属系列：SIMATIC S7-200 (已停产，转为备件市场)
具体型号：EM 222 Relay Out
输出点数：8 点
输出类型：继电器触点 (常开)
负载电源范围：
交流 (AC)：24V – 250V, 50/60Hz
直流 (DC)：5V – 30V
额定负载电流：
阻性负载：2A (每点), 10A (公共端总和)
感性负载 (cosφ=0.4)：2A (每点)
灯负载 (白炽灯)：30W (24V DC), 200W (250V AC)
最小负载电流：10mA (保证可靠闭合)
机械寿命：> 10.000.000 次操作
电气寿命 (额定负载)：> 100.000 次操作
响应时间：
断开延时：约 10ms
闭合延时：约 10ms
隔离电压：2500V AC (线圈与触点之间), 500V AC (触点之间)
尺寸 (W x H x D)：46 x 80 x 62 mm
重量：约 150g
工作温度：0°C 至 55°C
6ES7222-1HF22-0XA0 产品概述
在 S7-200 系统中，CPU 本体的输出点往往不够用，或者 CPU 自带的是晶体管输出(只能控直流、不能控交流)。这时候，6ES7222-1HF22-0XA0 (EM 222 继电器版) 就登场了。
它的核心优势在于 “万能兼容”。因为内部是物理继电器触点，所以它不挑电压极性，也不挑交直流。你可以用它控制 24V 的直流电磁阀，也可以直接控制 220V 的交流接触器线圈，甚至 110V 的指示灯。这种灵活性是晶体管模块(如 6ES7222-1BF22-0XA0)无法比拟的。
此外，继电器输出提供了极佳的 电气隔离。PLC 内部的低压逻辑电路与外部的高压负载电路完全通过机械触点断开，即使外部发生短路或高压窜入，只要不超过耐压极限，通常不会烧毁 PLC 主机，极大地提高了系统的安全性。
虽然继电器有机械寿命限制且响应速度比晶体管慢(毫秒级 vs 微秒级)，但在大多数逻辑控制、电机启停、阀门开关等不需要高频动作(<1Hz)的场合，6ES7222-1HF22-0XA0 是最经济、最可靠的选择。
主要特点和优势
说到 6ES7222-1HF22-0XA0 的优势，首当其冲就是它的“交直流通吃”。在很多老式工厂，控制柜里既有 24V 直流仪表，又有 220V 交流动力设备。用这一块模块，就能统一解决所有开关量输出需求，无需为了交流负载单独增加中间继电器转接，简化了柜内布线，节省了空间和成本。
再一个，就是它的“高隔离安全性”。在环境恶劣、干扰强的现场，继电器输出的抗干扰能力远强于晶体管。即使负载侧有较大的浪涌或反向电动势，继电器的物理断开特性也能有效保护 PLC 内部电路。对于稳定性要求极高的场合，这是首选方案。
还有不得不提的，就是它的“大电流驱动能力”。单点 2A 的电流，足以直接驱动大多数中小型接触器、电磁阀和指示灯。对于一些小功率负载，甚至可以省去中间继电器，直接由模块驱动，进一步降低成本。
最后，这模块的“状态可视性”也很好。每个输出点都有 LED 指示灯，当 PLC 程序输出为 1 时，对应的 LED 亮起，同时继电器吸合。维修人员一眼就能看出是哪个点出了问题，是程序没输出，还是继电器坏了，或者是外部线路断了，故障排查极其方便。总之，6ES7222-1HF22-0XA0 就是用实力证明：简单粗暴(物理触点)，往往最有效!
