搞定密集布线：西门子 6ES7492-1CL00-0AA0 在大型控制柜中的卓越表现

描述

6ES7492-1CL00-0AA0 技术规格

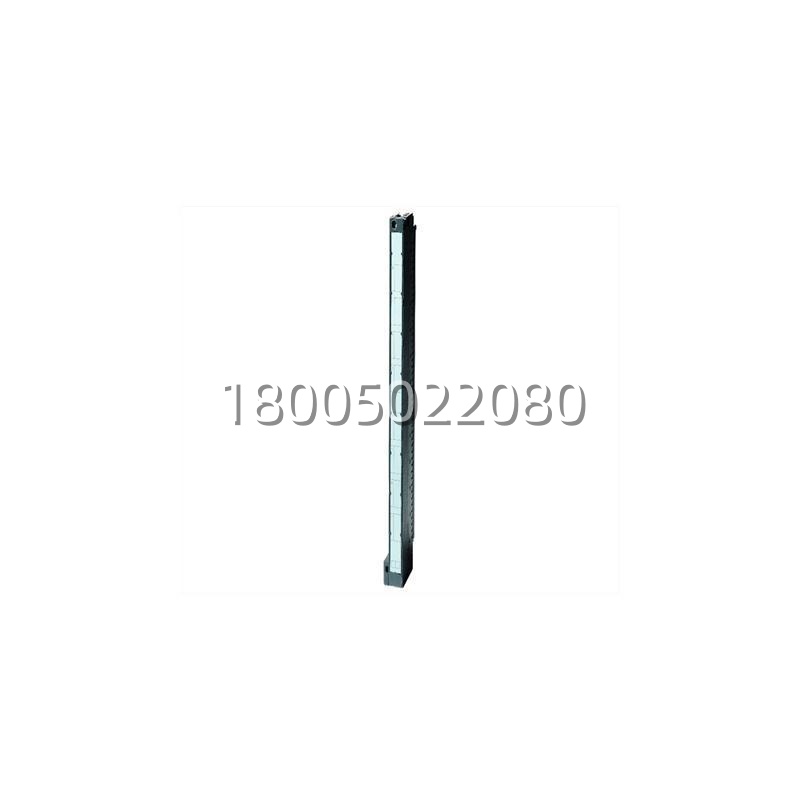

产品型号：6ES7492-1CL00-0AA0

制造商：西门子 (SIEMENS)

产品类型：前连接器 (Front Connector)

所属系列：SIMATIC S7-400

针数：48针 (48-pin)

接线方式：弹簧压接端子 (Spring-loaded terminals)

适用导线类型：

单股硬线 (Solid wire)：0.2 mm² – 2.5 mm²

多股软线 (Stranded wire)：0.2 mm² – 2.5 mm² (需配线鼻或直接插入，视具体弹簧口设计)

带冷压端子的多股线：0.25 mm² – 2.5 mm² (推荐使用，接触更佳)

剥线长度：约 10 mm – 12 mm

额定电压：250V AC / 300V DC

额定电流：10A (每触点，具体受限于所连接的信号模块)

绝缘材料：阻燃塑料 (UL94 V0)

防护等级：IP20 (安装在控制柜内)

机械寿命：插拔次数 > 500次 (配合模块侧插座)

编码功能：支持可更换的编码键 (Coding Element)，防止误插

尺寸标准：宽50mm × 高约160mm × 深约60mm (含接线空间)

兼容模块：所有需要48针前连接器的S7-400信号模块 (SM) 和功能模块 (FM)，例如：

数字量输入/输出 (DI/DO): 6ES742x-xxxx, 6ES743x-xxxx

模拟量输入/输出 (AI/AO): 6ES7431-xxxx, 6ES7432-xxxx

功能模块 (FM): 6ES745x-xxxx, 6ES746x-xxxx

通讯模块 (CP): 部分48针型号的CP模块

主要特点和优势

说起 6ES7492-1CL00-0AA0 的优势，第一个词必须是“高效快捷”。在大型项目中，时间就是金钱。弹簧端子的接线过程极其简单：压下弹簧->插入导线->松开。不需要像螺丝端子那样反复旋转螺丝刀来紧固，也不需要担心扭矩过大压断线或过小导致接触不良。对于需要频繁更换模块或重新布线的场合，这种“即插即用”的体验能节省大量的人工成本，让调试和验收周期大幅缩短。

再一个就是它的“超强抗震”和“恒久可靠”。工业现场往往伴随着电机、泵、压缩机产生的持续振动。传统的螺丝连接在长期振动下容易发生微观松动，导致接触电阻增大甚至断路。而 6ES7492-1CL00-0AA0 的弹簧机构利用材料的弹性形变产生恒定的压紧力，这种力不会随振动而衰减，反而能吸收微小的位移，确保导线始终被牢牢锁定。这对于轨道交通、船舶、矿山等恶劣环境下的应用至关重要，是保障信号连续性的“定海神针”。

还有个细节特别值得称道，就是它的“防错设计”和“灵活适配”。每个前连接器侧面都有一个编码槽，可以插入不同颜色的编码键(Coding Key)。对应的S7-400模块底座上也有匹配的编码销。只有编码一致时，前连接器才能完全插入并锁紧。这有效防止了维修人员在紧急情况下将24V模块的前连接器误插到220V模块上，或者将输入模块的线接到输出模块上，从而避免了灾难性的短路事故。此外，弹簧端子对导线的适应性很强，无论是硬线还是带管状端头的软线，都能获得良好的接触效果。总的来说， 6ES7492-1CL00-0AA0 是用创新的机械结构和人性化的设计，为S7-400系统提供了更快速、更安全、更耐用的连接方案。
