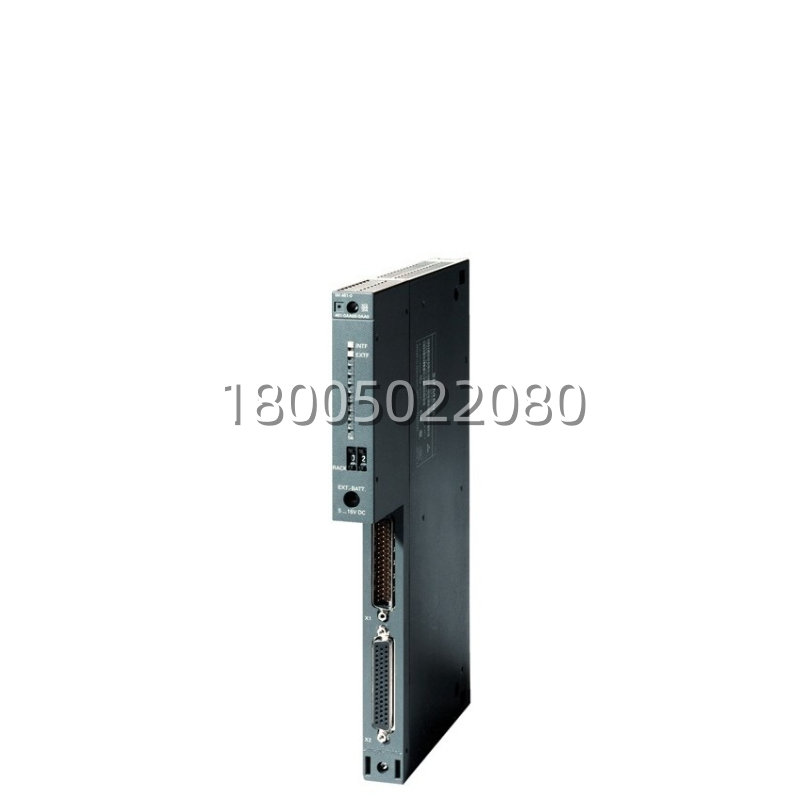

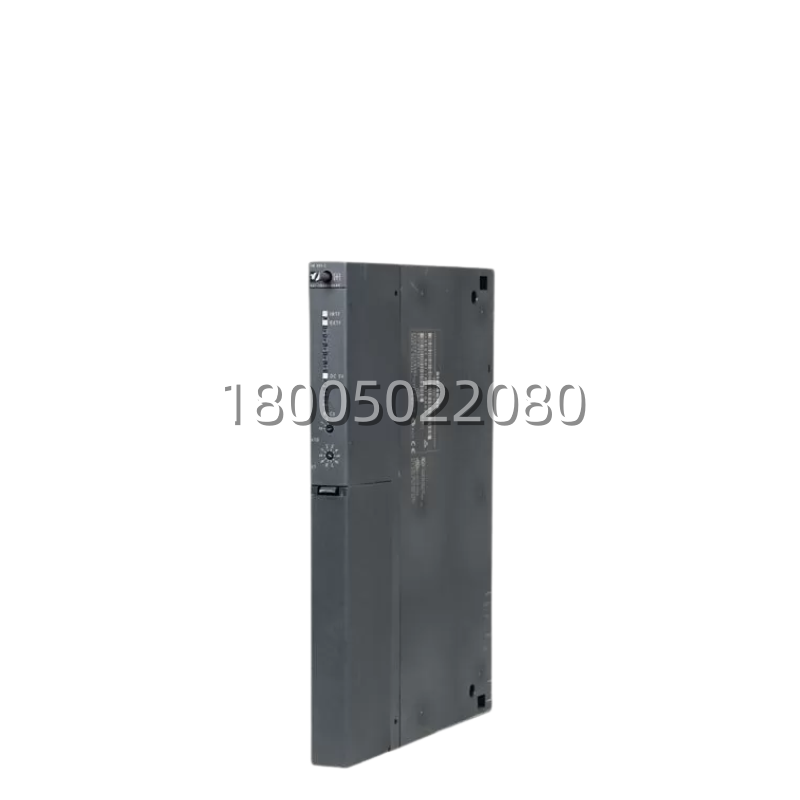

6ES7461-1BA01-0AA0 产品概述
在西门子SIMATIC S7-400系统中，当单机架的I/O容量无法满足需求时，扩展机架是必不可少的解决方案。6ES7461-1BA01-0AA0 (IM 461-1) 是一款专为集中式扩展设计的接收器接口模块。它通常安装在扩展机架(Extension Rack, ER)的特定槽位(通常是Slot 3)，与中央机架(Central Rack, CR)中的发送器接口模块(如IM 460-0. IM 460-3. IM 460-4)配对使用。
这 6ES7461-1BA01-0AA0 的核心价值在于其独特的“电源复用”设计。不同于某些需要独立供电的扩展方案，IM 461-1能够通过内部电路，将中央机架背板总线上的5V DC电源直接传输到扩展机架。这意味着，只要中央机架的电源模块功率足够，扩展机架上就完全不需要再安装额外的电源模块(PS 407/405)。这一特性不仅节省了购买电源的硬件成本，更重要的是腾出了一个宝贵的槽位用于安装更多的信号模块或功能模块，同时减少了柜内布线复杂度，提高了系统的整体可靠性。它通过专用的连接电缆(如6ES7468-1AH50-0AA0)实现与发送模块的物理连接，确保数据与电力的同步传输。
6ES7461-1BA01-0AA0 技术规格
产品型号：6ES7461-1BA01-0AA0
制造商：西门子 (Siemens)
产品类型：接口模块 – 接收器 (Interface Module – Receiver)
所属系列：SIMATIC S7-400 (IM 461-1)
功能描述：用于扩展机架(ER)的接收器接口，支持集中式扩展及电源传输
连接总线：K总线 (K-Bus)
配套发送模块：
IM 460-0 (6ES7460-0AA01-0AB0)
IM 460-3 (6ES7460-3AA01-0AB0)
IM 460-4 (6ES7460-4AA01-0AB0)
最大扩展距离：1.5 米 (需配合专用连接电缆)
可扩展机架数量：每个IM 461-1对应一个扩展机架;一个中央机架最多可连接3个扩展机架
电源传输功能：
是，传输 5V DC 背板电源
扩展机架无需安装电源模块 (PS)
电流负载能力 (5V传输)：
最大允许传输电流：约 8A (具体数值请参考最新手册，通常受限于电缆和连接器)
重要提示：必须精确计算扩展机架上所有模块的5V功耗总和，严禁超载
接口类型：
背部：K总线连接器，直接插入背板
正面：专用连接电缆插座 (Sub-D 9针或专用圆形接口，视电缆型号而定)
尺寸 (WxHxD)：50mm x 290mm x 210mm (单槽宽度)
重量：约 0.4 kg
防护等级：IP20
工作温度：0℃ 至 60℃
生命周期状态：已停产 (Product Discontinued)，但在大量现有S7-400系统中广泛使用，备件供应稳定。
主要特点和优势
提到 6ES7461-1BA01-0AA0 的优势，首当其冲的就是它那极具经济效益的“免电源扩展”设计。在传统的PLC扩展方案中，每个扩展机架都需要独立的电源模块，这不仅增加了硬件采购成本(一个PS 407价格不菲)，还占用了一个标准的单槽宽度，限制了系统的最大I/O密度。6ES7461-1BA01-0AA0 巧妙地解决了这一痛点，它允许扩展机架直接从中央机架“借电”。对于点数较多但总功耗在允许范围内的系统，这意味着您可以省去买电源的钱，多装几个IO模块，真正实现了“花小钱办大事”，极大地提升了系统的性价比。
再者，咱们得聊聊它卓越的“集中式管理”能力。6ES7461-1BA01-0AA0 配合相应的发送模块，构建了稳固的K总线通信链路。这种集中式架构使得所有扩展机架上的模块在逻辑上仿佛就插在中央机架上一样，CPU可以像访问本地IO一样快速读写扩展IO的数据，无需复杂的网络配置。1.5米的扩展距离虽然不算长，但对于绝大多数安装在同一控制柜内的多机架系统来说已经绰绰有余。这种短距离、硬连接的通信方式抗干扰能力强，延迟极低，非常适合对实时性要求较高的离散制造和过程控制应用。
还有一个不得不提的亮点，就是它极高的“兼容性与易用性”。作为S7-400家族的经典组件，6ES7461-1BA01-0AA0 与所有型号的S7-400 CPU完美兼容。在STEP 7硬件组态中，只需简单拖拽即可识别，系统会自动处理地址分配和通信参数，无需用户编写额外的通信程序。其坚固的金属外壳和高质量的内部元件，确保了在恶劣工业环境下的长期稳定运行。即使该型号已停产，但由于其巨大的保有量和标准化的设计，市场上备件充足，且维护更换非常简单，是工程师们信赖的“老搭档”。
最后，虽然 6ES7461-1BA01-0AA0 已经停产，但其设计理念依然具有指导意义。它展示了如何通过巧妙的系统设计来优化成本和空间。对于正在维护旧系统或进行小规模扩容的工程团队来说，充分利用IM 461-1的电源传输特性，可以避免不必要的系统改造，以最小的代价实现产能提升。当然，使用时务必注意功耗计算，确保中央电源能够负担得起所有扩展机架的负载，这是稳定运行的关键前提。
