搞定温度压力监测，就靠 6ES7231-0HF22-0XA0 高分辨率与抗干扰能力

描述

6ES7231-0HF22-0XA0 技术规格

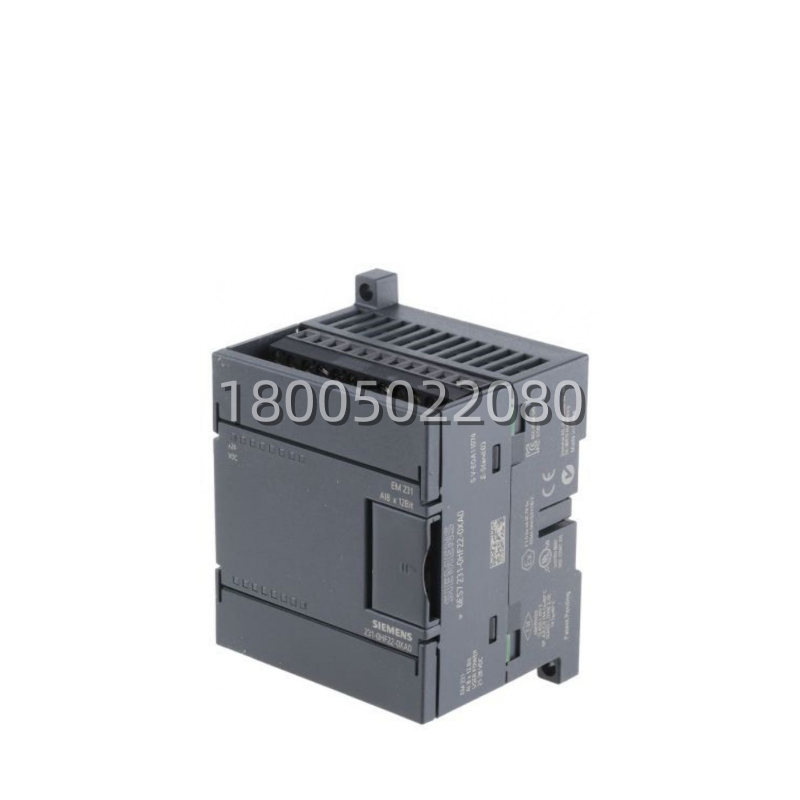

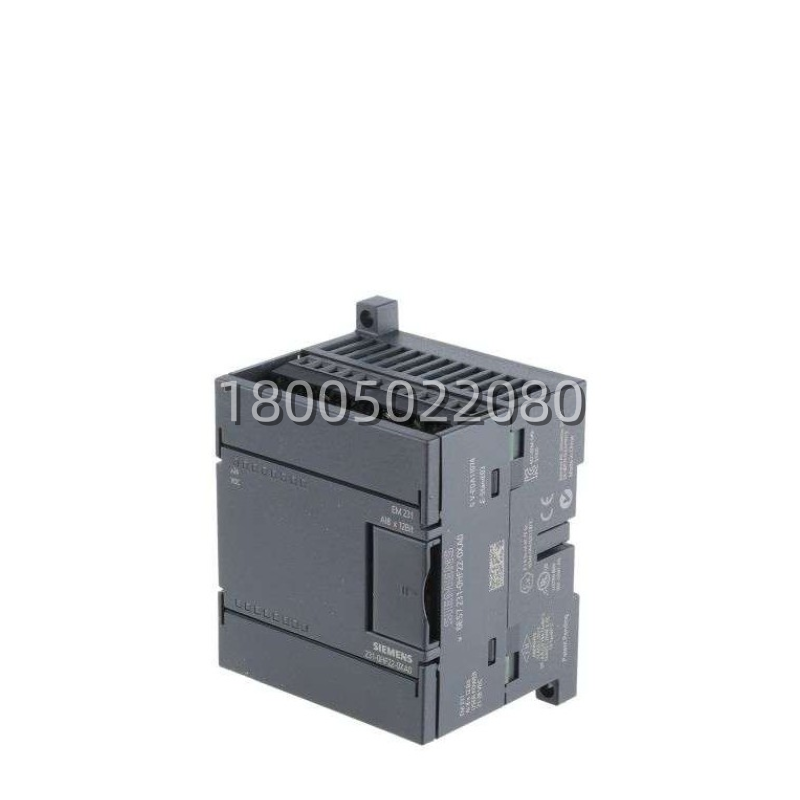

产品型号： 6ES7231-0HF22-0XA0

制造商：西门子 (Siemens)

产品类型：模拟量输入模块 (Analog Input Module)

所属系列：SIMATIC S7-200

具体型号描述：EM 231. 4 AI, 12-bit

输入通道数：4 路 (差分输入)

信号类型及范围 (通过板载DIP开关配置)：

电压：±2.5V, ±25V, 0-10V, 0-5V, 1-5V, 0-1V, 0-500mV, 0-100mV, 0-50mV

电流：0-20mA, 4-20mA, ±20mA

分辨率：12位 + 符号位 (单极性12位，双极性11位+符号)

转换时间：

所有4个通道总和：约 250 µs

每通道平均：约 62.5 µs

精度 (25°C)：

非线性误差：< 0.1% 满量程

重复性误差：< 0.1% 满量程

增益误差：< 0.3% 满量程

偏移误差：< 0.6% 满量程

工作温度：0°C 至 +55°C

存储温度：-40°C 至 +70°C

隔离电压：500V AC (通道与逻辑电路之间)，通道间不隔离

功耗：

5V DC (从总线)：典型 30 mA

24V DC (传感器供电，如有)：不包含在本模块，需外部供电或利用CPU/其他模块的24V输出

尺寸 (WxHxD)：71 mm x 80 mm x 58 mm

重量：约 150 g

接线方式：可拆卸端子排 (9针)

DIP开关设置：板上共有6个DIP开关，用于设定量程、滤波频率等 (需参考手册详细设置表)

6ES7231-0HF22-0XA0 产品概述

在SIMATIC S7-200这个传奇的自动化平台上，数字量控制只是基础，真正的过程控制离不开对模拟量的精准采集。6ES7231-0HF22-0XA0 (EM 231 4 AI) 就是S7-200系统中应用最广泛、性价比最高的模拟量输入扩展模块。今儿个老姜我就给大伙儿好好唠唠这位让PLC拥有“触觉”和“视觉”的感知专家—— 6ES7231-0HF22-0XA0.

这 6ES7231-0HF22-0XA0 的核心价值在于“灵活配置”与“高性价比”。它虽然只有4个通道，但这4个通道是通用的!通过模块侧面的6个微型DIP拨码开关，你可以轻松地将每个通道(或成组通道)配置为电压输入或电流输入，并且可以选择几十种不同的量程(从±2.5V到±25V，从0-20mA到4-20mA等)。这意味着你不需要为了不同的传感器去买不同型号的模块，一块 6ES7231-0HF22-0XA0 就能通吃现场绝大多数变送器(压力、温度、流量、液位)。

它的分辨率达到12位+符号位，对于一般的工业过程控制(如恒温控制、恒压供水、液位调节)来说，精度完全够用。转换速度也非常快，4个通道轮询一遍只要250微秒，完全可以满足大多数快速响应回路的需求。而且，它内置了数字滤波器，可以通过DIP开关选择滤波时间常数，有效抑制现场工频干扰和随机噪声，保证数据的稳定性。

作为S7-200的扩展模块，它安装极其简便，直接插在CPU右侧的扩展口上(或通过扩展电缆)，无需额外供电(逻辑电源由CPU提供)，传感器电源通常由外部24V电源提供(两线制变送器需注意接线方式)。对于搞工程的人来说，6ES7231-0HF22-0XA0 不仅仅是一个采集卡，它是实现PID闭环控制、数据记录、工艺优化的基石。特别是在大量的老旧设备、水处理、暖通、包装机械中，它依然是那个最可靠、最经济的选择。
