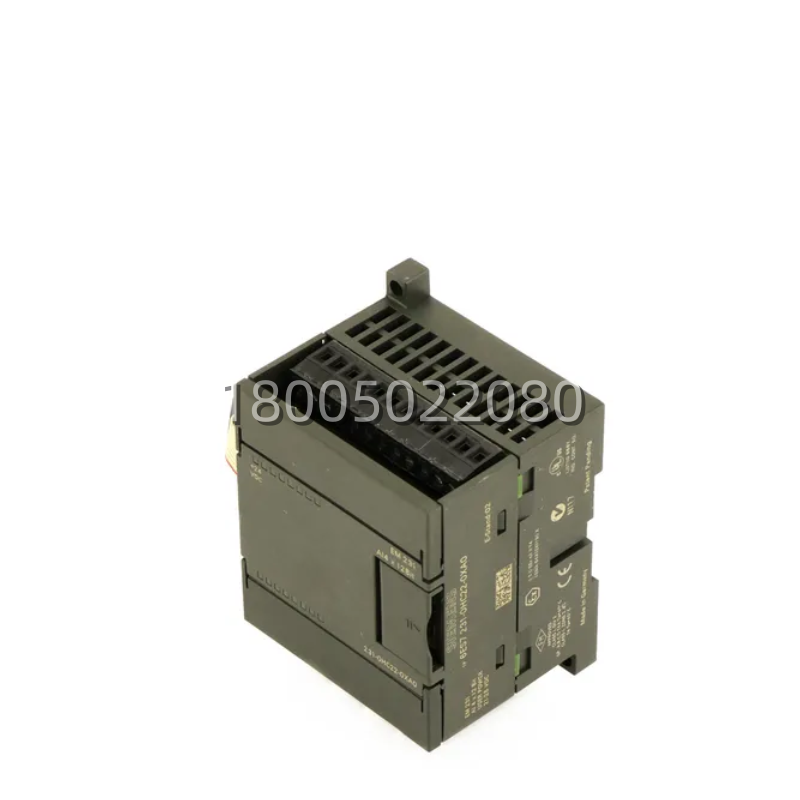

原厂品质 6ES7231-0HC22-0XA0，让您的老款S7-200系统重获精准数据采集能力

描述

6ES7231-0HC22-0XA0 技术规格

产品型号：6ES7231-0HC22-0XA0 (国际版) / 6ES7231-0HC22-0XA8 (S7-200 CN版)

制造商：西门子 (Siemens)

产品类型：模拟量输入扩展模块 (Analog Input Module)

所属系列：SIMATIC S7-200 / S7-200 CN

功能简称：EM231 4 AI (Universal)

输入点数：4路 (单端输入，非隔离)

输入类型配置 (通过DIP开关)：

电压输入：±2.5 V, ±10 V, 0-10 V, 0-5 V, 1-5 V, 0.5-4.5 V 等

电流输入：0-20 mA, 4-20 mA (需外接250Ω电阻或将开关设为电流模式内部处理，具体视接线方式)

热电偶输入：J, K, T, E, N, S, R, B 型 (支持冷端补偿)

分辨率：12位 + 符号位 (单极性12位，双极性11位+符号)

数据格式：

电压/电流：0 到 32000 (对应 0-20mA 或 0-10V)

热电偶：直接温度值或原始计数值

转换时间：250 µs (所有4个通道的总和，即每通道平均62.5µs，但实际上是逐次逼近，总周期250µs)

精度：

线性度误差：±0.1% (满量程)

重复性：±0.05%

温度漂移：±0.01% / °C

共模抑制比 (CMRR)：> 120 dB (DC 到 60 Hz)

输入阻抗：

电压模式：> 10 MΩ

电流模式：250 Ω (内部或外部)

隔离电压：500 V AC (逻辑侧与模拟侧之间)，通道间不隔离

功耗 (5V DC背板)：典型值 80 mA

尺寸 (W x H x D)：46 mm x 80 mm x 62 mm

重量：约 150 g

工作温度：0 °C 至 55 °C

防护等级：IP20

接线方式：可拆卸式弹簧端子排 (Removable Terminal Block)

6ES7231-0HC22-0XA0 产品概述

在自动化控制的江湖里，数据采集的准确性直接决定了控制的质量。今天咱要聊的这位“多面手”，就是西门子家族里的6ES7231-0HC22-0XA0.这是EM231系列的4路通用模拟量输入模块，专为那些需要混合采集多种传感器信号的场合设计。

很多工程师在做旧系统改造或小型项目时，最头疼的就是传感器类型五花八门：既有输出4-20mA的压力变送器，又有输出0-10V的液位计，还有直接用K型热电偶测温的加热炉。如果每种信号都配一个专用模块，成本高且占用空间大。6ES7231-0HC22-0XA0的出现就是为了解决这个痛点。它最大的特色就是板载了DIP拨码开关，您只需要用个小螺丝刀轻轻拨动开关，就能把任意一路定义为电压、电流或热电偶输入。这意味着一块模块就能构建一个小型的多参数监测站。它的12位分辨率对于大多数工业过程控制(如恒温、恒压)来说完全够用，且250µs的快速转换能力能捕捉到快速变化的工艺参数。无论是老式注塑机的温控、污水处理厂的PH值监测，还是简易锅炉的压力监控，只要您需要“灵活、精准、高性价比”的模拟量采集，6ES7231-0HC22-0XA0就是那个最靠谱的选择。

主要特点和优势

说到6ES7231-0HC22-0XA0的能耐，那真得好好掰扯掰扯。首先，它的“配置灵活性”是最大亮点。不同于那些固定类型的模块，6ES7231-0HC22-0XA0允许用户在同一个模块上混合使用不同类型的输入。例如，通道0接K型热电偶测温度，通道1接4-20mA压力变送器，通道2和3接0-10V阀门反馈。这种“一模块多用”的特性，极大地降低了备件库存成本和系统设计复杂度。

其次，这模块的“热电偶处理能力”极强。它内置了冷端补偿电路，支持多种国际标准热电偶类型(J, K, T, E, N, S, R, B)。用户无需额外的温度补偿模块或复杂的外部电路，直接接线即可读取温度值(需在程序中转换或直接使用库指令)。这对于加热炉、热处理设备等温度控制应用来说，简直是福音，既省钱又省地。

再一个，不得不提它的“易用性与维护性”。6ES7231-0HC22-0XA0采用了清晰的DIP开关标识和可拆卸端子排。配置变更时，断电后拨动开关即可，无需重新接线。维护时，拔下端子排即可更换模块，几分钟恢复运行。此外，它具有断线检测功能(针对热电偶和电流输入)，当传感器断线时，模块会输出特定的溢出值，方便程序判断故障并报警，提高了系统的安全性。最后，作为S7-200生态的一部分，它有大量的现成库文件(Library)和示例程序，工程师上手极快。
