6ES7223-1PM22-0XA8 技术规格

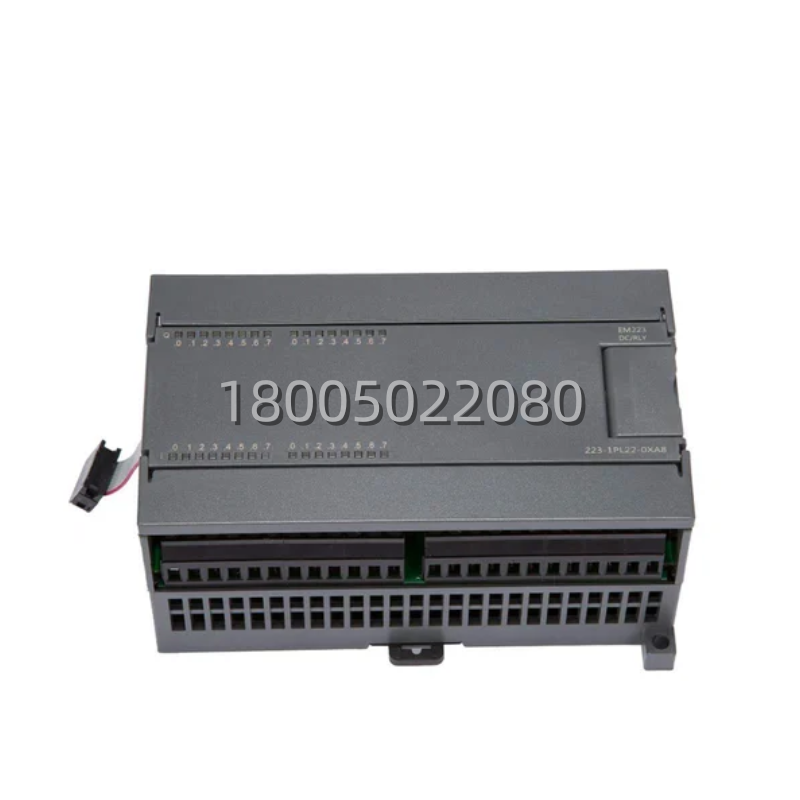

产品型号：6ES7223-1PM22-0XA8
制造商：西门子 (SIEMENS)
产品类型：数字量混合扩展模块 (Digital Mixed Module)
所属系列：SIMATIC S7-200 CN (China Version)
具体型号：EM 223. 32 Inputs / 32 Outputs (Relay)
供电方式：通过 I/O 总线从 CPU 获取逻辑电源 (5V DC)
输入规格:
点数：32 点 (分为 4 组，每组 8 点，公共端 1M-4M)
电压：24V DC (20.4 – 28.8V)
电流：典型值 4mA / 每点
隔离：光电隔离，组间隔离
输出规格:
点数：32 点 (分为 4 组，每组 8 点，公共端 1L+-4L+ 或类似标记)
类型：机械继电器 (Form A / SPST-NO 常开触点)
负载电压：5 – 30V DC 或 5 – 250V AC
额定电流：2A / 每点 (阻性负载)
最大公共端电流：8A – 10A (所有共用同一公共端的点之和)
机械寿命：约 1000 万次
电气寿命：约 10 万 – 20 万次 (取决于负载)
响应时间：
输入滤波：软件可配 (0.2ms – 12.8ms)
输出动作：闭合 < 10ms, 断开 < 10ms (不含去抖动)
尺寸 (宽x高x深): 120.5mm x 80mm x 62mm (宽度是普通8点模块的3倍!)
重量：约 0.55kg
工作环境温度：0°C – 55°C
防护等级：IP20
6ES7223-1PM22-0XA8 产品概述
在 SIMATIC S7-200 这个经典的小型 PLC 系统中，6ES7223-1PM22-0XA8 (EM 223 32/32) 是当之无愧的“巨无霸”。当您的系统需要控制几十个阀门、电机、指示灯，同时采集大量传感器信号时，使用多个 8 点或 16 点模块不仅占用大量导轨空间，还会增加接线复杂度和故障率。这时，6ES7223-1PM22-0XA8 就是完美的解决方案。
这款模块的核心优势在于其 超高密度集成 和 强大的负载驱动能力。
64 点总容量：一个模块提供 32 入 32 出，相当于 4 个 16 点模块或 8 个 8 点模块的功能。对于大型 S7-200 系统(如 CPU 226)，挂接一个此模块即可将 I/O 点数扩充到极致。
继电器直驱：32 路继电器输出意味着您可以直接连接 220V 交流接触器、380V 电机控制回路(通过接触器)、电磁阀 等大功率设备。省去了大量的中间继电器、底座和配线，电柜体积可缩小 30% 以上，成本显著降低。
灵活分组：输入和输出均分为 4 组，每组有独立的公共端。这意味着您可以在同一模块上混合使用不同电压等级的负载(例如一组接 24V DC 指示灯，另一组接 220V AC 电机)，极大地提高了布线的灵活性。
作为 CN (China) 版本，它完美兼容 STEP 7 Micro/WIN 软件，性价比高，是国内众多包装、纺织、水处理设备厂商的首选配置。无论是新建项目还是旧系统扩容，6ES7223-1PM22-0XA8 都能以“一夫当关”的气势，搞定复杂的控制任务。
主要特点和优势
说到 6ES7223-1PM22-0XA8 的优势，那真得好好唠唠。首先就是它的“极致集成，省地省钱”。想象一下，以前需要 4 个模块占用的导轨空间、4 根扁平电缆、几十米的背板连线，现在统统浓缩在这一个 120mm 宽 的模块里。这不仅节省了昂贵的电柜空间，还减少了接线端子、线缆和安装工时。对于批量生产的设备制造商，单台设备节省几百元成本，一年下来就是巨额利润!
再一个就是“强悍的交流负载适应性”。很多晶体管模块只能带直流负载，遇到交流电机还得加中间继电器。6ES7223-1PM22-0XA8 的继电器触点天生就是为交流设计的，耐压 250V AC，每点 2A，公共端 8A。无论是感性负载(线圈)还是阻性负载(加热管)，都能轻松应对。而且继电器输出具有电气隔离特性，抗干扰能力强，即使负载侧发生短路或浪涌，也不容易波及 CPU 和其他模块。
还有不得不提的“维护便捷性”。模块上每个点都有清晰的 LED 指示灯，32 个输入、32 个输出状态一目了然。如果某个继电器触点粘连或损坏，只需更换整个模块(虽然概率很低)，无需逐个排查中间继电器。总之，6ES7223-1PM22-0XA8 就是用最大的容量、最强的驱动能力，解决了最头疼的大规模 I/O 控制难题。
