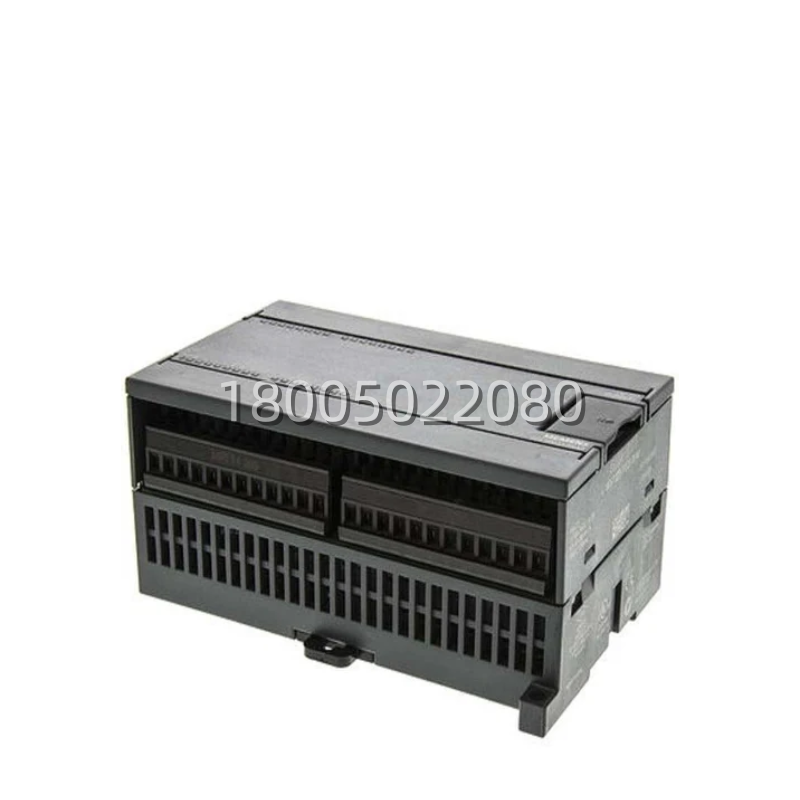

6ES7223-1PL22-0XA8 技术规格
产品型号：6ES7223-1PL22-0XA8
制造商：西门子 (Siemens)
产品名称：SIMATIC S7-200. EM223 Digital Input/Output Module
版本类型：CN版 (中国特供版，功能与国际版一致，性价比高)
所属系列：SIMATIC S7-200 (已停产，由S7-200 SMART/S7-1200替代)
输入特性：
数量：16路数字量输入 (DI)
电压：24V DC
类型：漏型/源型 (Sink/Source) 可选
输入电流：典型值 4mA @ 24V
响应时间：0.2ms – 12.8ms (可滤波)
分组：通常分为2组，每组8点，共用公共端 (1M, 2M)
输出特性：
数量：16路数字量输出 (DO)
类型：继电器输出 (Relay Contacts, 干触点)
负载电压范围：
DC: 5V – 30V
AC: 5V – 250V
最大电流：
每点最大：2A (电阻负载)
每公共端最大：通常为 8A (16点通常分为2组，每组8点共用一个公共端，如1L+, 2L+) 注：具体分组需查阅手册，通常高密度模块会分组以限制总电流
灯泡负载：最大200W (AC)
电机负载：最大1/6 HP @ 120V AC
机械寿命：>1000万次
电气寿命：>10万次 (额定负载)
最大开关频率：约 1Hz (不适合高速脉冲)
隔离：输入与内部电路光电隔离;输出继电器线圈与触点隔离;输出组间隔离。
电源消耗：
从背板总线消耗：典型 150mA @ 5V DC (因点数多，功耗较大)
物理特性：
宽度：46.5 mm (占用1个扩展模块位，但端子排较密)
接线方式：可拆卸端子排 (螺丝型，通常为两排或高密度一排)
防护等级：IP20
工作温度：0°C 至 +55°C
兼容性：
适用于所有 SIMATIC S7-200 CPU (CPU 221除外，因其不支持扩展模块)。
最大可扩展7个模块(受CPU限制及总电流限制)。
生命周期状态：End of Life(已停产)。推荐替代型号为 S7-200 SMART 的相应混合模块(如有)或 S7-1200 的组合方案(可能需要两个模块)。注意：市场上流通的多为库存新品、翻新件或拆机件，价格较高。
6ES7223-1PL22-0XA8 产品概述
在S7-200系统的应用中，空间和控制柜成本往往是关键考量因素。6ES7223-1PL22-0XA8 (EM223 16x24V DC / 16x Relay) 正是为解决这一痛点而生的“高密度解决方案”。它将16路输入和16路输出集成在一个标准模块中，相当于用半个机柜的空间实现了32个I/O点的控制能力，极大地提高了系统的集成度。
这 6ES7223-1PL22-0XA8 的核心优势在于其混合架构与继电器输出的通用性。16路24V DC输入可以连接各种传感器(接近开关、光电开关、按钮)，而16路继电器输出则能直接驱动交流接触器、电磁阀、指示灯等AC负载。这种“输入直流、输出交直流通吃”的配置，完美适配了大多数工业现场的信号特点。对于需要控制大量交流负载(如大型流水线、多工位专机)但又希望减少模块数量的用户来说，它是绝佳选择。
虽然它的开关速度受限于继电器机械特性，不适合高速应用，但其强大的驱动能力(2A/点)和良好的电气隔离性能，使其在逻辑控制领域坚如磐石。作为CN版，它曾以极高的性价比在中国市场占据巨大份额。如今虽已停产，但凭借其在旧设备中的广泛装机量，6ES7223-1PL22-0XA8 成为了维修备件市场上的“抢手货”，尤其是对于那些无法轻易进行大规模改造的老产线，它是维持运行的关键。选它，就是选了空间效率与负载适应性的完美结合。
主要特点和优势
说到 6ES7223-1PL22-0XA8 的优势，那真是“寸土寸金”里的赢家。首先，超高I/O密度。32个点(16入16出)集成在一个模块里，这意味着在同样的导轨空间内，你能控制的信号数量翻倍。对于控制柜空间狭小或需要扩展大量I/O点的系统，它能显著减少模块数量，简化布线，降低故障率。
其次，继电器输出的灵活性。16路继电器输出，每一路都是一个独立的干触点开关，既能接24V DC也能接220V AC。这使得它在处理混合电压负载时游刃有余，无需像晶体管模块那样担心电压匹配问题，也省去了大量中间继电器的成本和安装空间。
再一个就是电气隔离与安全性。输入侧光电隔离，输出侧继电器隔离，且输入输出之间、输出组之间都有良好的隔离措施。即使外部高压侧发生短路或干扰，也能有效保护PLC CPU和其他低压模块，提升系统整体的抗干扰能力和安全性。
最后，经济性与成熟度。作为曾经的主流型号，其技术非常成熟，稳定性高。虽然在二手/库存市场价格不菲，但考虑到它能替代多个模块的功能并节省柜体空间，综合性价比依然很高。
