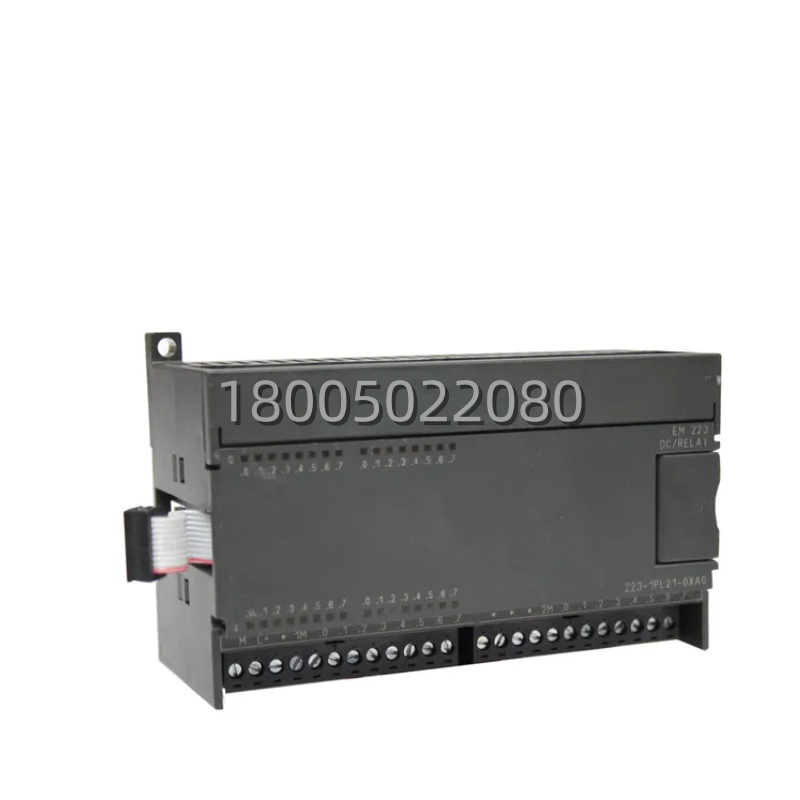

西门子 6ES7223-1PL21-0XA0 EM 223 8入8出混合模块 (24V/继电器) 原厂现货

描述

6ES7223-1PL21-0XA0 技术规格

产品型号：6ES7223-1PL21-0XA0

制造商：西门子 (Siemens)

产品类型：数字量混合扩展模块 (Digital Input/Output Module)

所属系列：SIMATIC S7-200 (已停产，转为备件市场)

具体型号：EM 223. 8 DI / 8 DO Relay

输入规格：

点数：8 点

电压：24V DC (20.4 – 28.8V)

输入电流：约 7mA (每点)

隔离：光电隔离，500V AC

输出规格：

点数：8 点

类型：继电器触点 (常开)

负载电源范围：

交流 (AC)：24V – 250V, 50/60Hz

直流 (DC)：5V – 30V

额定负载电流：

阻性负载：2A (每点), 10A (公共端总和)

感性负载：2A (每点)

机械寿命：> 10.000.000 次

电气寿命：> 100.000 次 (额定负载)

响应时间：约 10ms (闭合/断开)

尺寸 (W x H x D)：46 x 80 x 62 mm

重量：约 160g

工作温度：0°C 至 55°C

6ES7223-1PL21-0XA0 产品概述

在 S7-200 系统设计中，工程师常常面临一个尴尬的局面：需要增加几个输入点读传感器，又需要几个输出点控接触器。如果分别买一个 8点输入模块 (EM 221) 和一个 8点输出模块 (EM 222)，不仅占用了两个扩展位置(S7-200 最多只能挂 7 个模块)，还增加了布线的复杂度。

6ES7223-1PL21-0XA0 (EM 223 8DI/8DO Relay) 就是为了解决这个问题而生的“二合一”神器。它在一个标准宽度的模块里，塞进了 8个24V输入 和 8个继电器输出。这意味着你只用一个模块的位置，就解决了16个IO点的需求，极大地节省了宝贵的导轨空间和机柜体积。

更重要的是，它的输出是继电器型。这使得它不仅能控制直流负载，还能直接驱动 220V 交流 的设备(如电机接触器、加热器、交流电磁阀)。这种“输入直流、输出交直流通用”的特性，让它成为了大多数通用逻辑控制场景下的首选扩展方案。

主要特点和优势

说到 6ES7223-1PL21-0XA0 的优势，首当其冲就是它的“高密度与省空间”。对于 S7-200 这种小型 PLC，扩展槽位非常宝贵。用一个模块顶两个用，让你能在有限的 7 个槽位里挂载更多的特殊模块(如模拟量、通信模块)，或者让电柜设计更加紧凑。

再一个，就是它的“负载兼容性极强”。输出端的继电器触点不挑极性、不挑交直流。你可以用同一块模块控制 24V 的指示灯和 220V 的风机，无需为了不同的负载类型去挑选不同版本的输出模块，也减少了备件的种类库存压力。

还有不得不提的，就是它的“高隔离安全性”。输入端光电隔离，输出端继电器物理隔离，将 PLC 内部脆弱的低压电路与外部复杂的高压、强干扰环境彻底分开。即使外部线路短路或浪涌冲击，通常也不会损坏 CPU，极大地提高了系统的鲁棒性。
