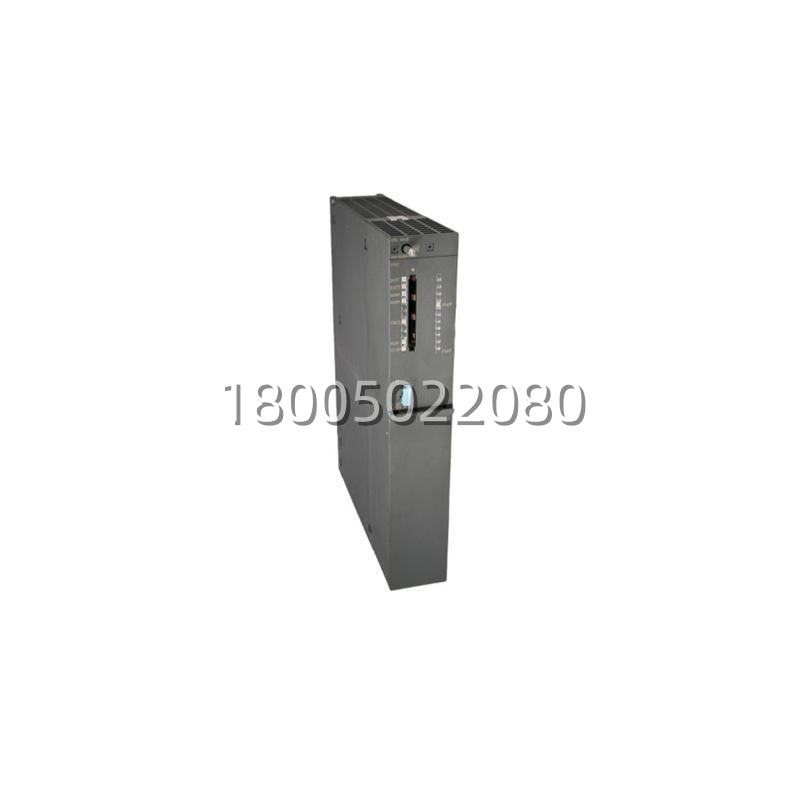

6ES7414-4HJ00-0AB0 产品概述
在大型过程自动化和关键基础设施领域，如石油化工、发电站、油气管道，系统的“连续性”和“安全性”就是生命线。普通的PLC一旦故障，可能导致整条生产线停摆甚至安全事故。西门子 6ES7414-4HJ00-0AB0 (CPU 414-4H)正是为此而生。它是SIMATIC S7-400H/F系列中的中高端冗余中央处理单元，集成了标准自动化与安全自动化功能于一身，相比CPU 412-3H，它拥有更大的内存和更强的处理能力。
这款 6ES7414-4HJ00-0AB0 的核心价值在于其“双重保护”机制。首先，它支持硬件冗余(H-System)，可以两块CPU组成一对，实时同步运行。当主CPU发生故障(如电源丢失、硬件错误)时，备用CPU能在用户毫无感知的情况下(切换时间通常<100ms)无缝接管控制任务，确保生产过程不中断。其次，它内置了故障安全(F-Fail safe)功能，符合IEC 61508 SIL 3标准。这意味着它不仅能控制普通逻辑，还能直接处理紧急停车(ESD)、火气检测(FGS)等安全回路，无需额外的安全PLC。对于需要同时满足高可用性和高安全性的复杂场景，6ES7414-4HJ00-0AB0 提供了最紧凑、最高效的一体化解决方案，尤其适合中型到大型的复杂控制任务。
6ES7414-4HJ00-0AB0 技术规格
产品型号：6ES7414-4HJ00-0AB0
制造商：西门子 (SIEMENS)
产品类型：中央处理单元 (CPU 414-4H)
适用系列：SIMATIC S7-400H / S7-400F / S7-400FH
工作存储器 (Work Memory)：1.4 MB (其中 700 KB 用于用户程序，700 KB 用于数据)
装载存储器 (Load Memory)：可扩展 (通过Micro SD卡或RAM卡，最大可达数GB)
保持性存储器 (Retentive Memory)：可调 (最大 1 MB)
执行速度 (典型值)：位指令 0.045 µs, 字指令 0.12 µs, 浮点运算 0.8 µs (比412系列更快)
接口数量：
MPI/DP 接口 1 (X1): 12 Mbps, 可作MPI或PROFIBUS DP主/从站
PROFIBUS DP 接口 2 (X2): 12 Mbps, 仅DP主/从站
同步接口 (X3. X4): 2个插槽，用于安装同步模块 (Sync Module)，支持光纤冗余连接
最大I/O地址范围：4096 Bytes I / 4096 Bytes Q
最大过程映像分区：8个 (每个最大 512 Bytes)
定时器/计数器：各 2048 个
通信功能：S7基本通信，S7冗余通信，PG/OP通信，全局数据通信，BSEND/BRCV
安全功能：支持集成安全功能 (F-Systems)，符合 SIL 3 (IEC 61508), PLe (ISO 13849-1)
供电电压：24V DC (20.4 – 28.8 V)
电流消耗：典型值 1.5 A (5V背板), 0.4 A (24V外部)
尺寸 (宽x高x深)：约 50mm x 290mm x 215mm (占用S7-400机架2个槽位宽度)
重量：约 1.9 kg
工作温度：0℃ 至 60℃ (垂直安装)
防护等级：IP20
主要特点和优势
提到 6ES7414-4HJ00-0AB0 的优势，首当其冲就是它的“大容量与高性能”。相比低端的412系列，6ES7414-4HJ00-0AB0 提供了1.4MB的工作内存，能够容纳更复杂的控制算法、更多的数据块和更庞大的程序结构。其更快的指令执行速度(0.045µs/位指令)使其在处理高速计数、复杂闭环控制和大量模拟量运算时游刃有余，特别适合那些逻辑复杂、数据量大的中型炼化装置或大型锅炉控制系统。
另一个杀手锏是它的“灵活通信与无缝冗余”。6ES7414-4HJ00-0AB0 自带两个独立的PROFIBUS DP接口，可以同时连接两个不同的总线网络，或者一个作为编程口，一个作为远程I/O口，极大提升了网络架构的灵活性。配合专用的光纤同步模块，两块CPU之间的数据同步周期极短，确保了在主站故障时，从站能实现“无扰动”切换。这种切换对于连续反应罐、高速流水线至关重要，外设根本感觉不到“换脑”了。
此外，6ES7414-4HJ00-0AB0 的“安全集成”功能同样强大。您可以在同一个CPU、同一个项目中编写标准程序和安全程序(F-Program)。安全程序经过编译加密和签名，防止篡改，并实时监控传感器和执行器的安全性。这不仅节省了硬件投资，还简化了布线和维护，让安全管理变得透明高效。对于工程师而言，使用STEP 7 (经典版V5.x) 进行组态非常成熟，诊断功能强大，能快速定位是硬件故障还是程序错误，是大型项目中最值得信赖的控制核心之一。
