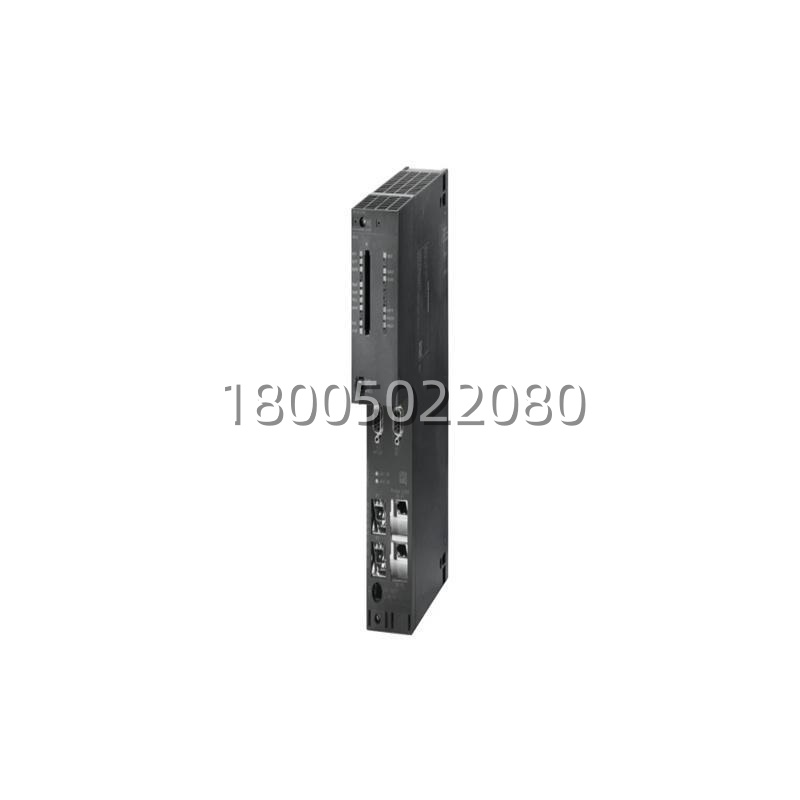

6ES7414-5HM06-0AB0 产品概述
在石油炼化、电力电网、大型机械制造等关键行业，生产线的意外停机往往意味着巨额的损失甚至安全事故。为了应对这一挑战，西门子推出了SIMATIC S7-400H系列冗余控制系统，而 6ES7414-5HM06-0AB0 (CPU 414-5H PN/DP) 正是该系列中一款性能卓越、功能强大的中央处理单元。它不仅具备超强的单机处理能力，更天生为“双机热备”而生，能够构建标准的冗余系统 (Standard Redundancy) 或故障安全冗余系统 (Fail-Safe Redundancy)。
6ES7414-5HM06-0AB0 的核心优势在于其“大内存”与“高速度”的完美结合。相比入门级的412-5H，它的用户程序和数据存储容量翻倍至4MB，指令执行速度提升至18.75ns，能够轻松应对复杂的算法运算、大量的数据处理以及高速的运动控制任务。与老款需要额外通讯卡才能支持PROFINET的CPU不同，这款V6.0版本的CPU原生集成了PROFINET IO接口，同时保留了经典的PROFIBUS-DP和MPI接口，完美兼容新旧现场设备。它内部集成了同步接口，只需插入光纤同步模块 (Sync Module)，即可通过光纤与另一台CPU建立高速同步链路，实现微秒级的数据镜像和状态监控。一旦主CPU发生故障，备用CPU能在毫秒级内无扰接管控制权，确保生产过程“零中断”。此外，它还支持S7-400F安全功能，可以在同一套硬件平台上同时实现高可用性和安全性，是构建现代化智能工厂控制核心的理想选择。
6ES7414-5HM06-0AB0 技术规格
产品型号：6ES7414-5HM06-0AB0
制造商：SIEMENS (西门子)
产品类型：中央处理器 (Central Processing Unit – CPU 414-5H PN/DP)
所属系列：SIMATIC S7-400H / S7-400F / S7-400FH
固件版本：V6.0 (典型值，具体以实物标签为准)
工作内存 (Work Memory)：4 MB (2 MB 用于用户程序/代码，2 MB 用于数据)
装载存储器 (Load Memory)：可插拔存储卡 (CF卡或RAM/Flash卡)，最大支持 64 MB (具体视卡类型)
保持性存储器 (Retentive Memory)：可调，最大 2 MB
指令执行时间：
二进制指令：典型 18.75 ns
浮点运算：典型 150 ns
通讯接口：
接口 1：MPI/PROFIBUS-DP 组合接口 (9针 Sub-D)
接口 2：PROFIBUS-DP (9针 Sub-D)
接口 3：PROFINET IO (2x RJ45. 集成交换机)
接口 4 & 5：同步模块接口 (用于连接光纤同步模块，建立冗余链路)
支持协议：MPI, PROFIBUS-DP, PROFINET IO, TCP/IP, ISO-on-TCP, UDP, OPC UA (需固件支持)
冗余功能：支持标准冗余 (Standard H) 和 故障安全冗余 (F-Configuration)
同步方式：光纤同步 (需配合同步模块，如 6ES7960-1AA06-0XA0 等)
供电电压：24 V DC (20.4 V – 28.8 V)
功耗：典型 20 W (不含负载)，最大电流约 720 mA
工作温度：0 °C 至 +60 °C (垂直安装)
存储温度：-40 °C 至 +70 °C
防护等级：IP20
尺寸：单宽模块 (Single Width, 约 50mm 宽)
重量：约 1.4 kg
主要特点和优势
说到 6ES7414-5HM06-0AB0 的厉害之处，首当其冲的就是它的“超强算力”。4MB的工作内存让它能够容纳更庞大的程序代码和更多的数据块，适合处理复杂的PID回路、高级过程控制(APC)算法以及大量的历史数据记录。18.75ns的指令执行速度意味着它能以极高的频率扫描程序，对于高速计数、快速闭环控制等应用，响应更加及时精准。这种性能提升 (Performance Boost) 使得它在处理大规模IO点数(数千点)和复杂逻辑时依然游刃有余。
再一个就是它的“全能通讯”架构。6ES7414-5HM06-0AB0 集成了PROFINET IO接口，这意味着它可以直接作为PROFINET IO控制器，连接大量的分布式IO设备(如ET200M, ET200SP等)，无需额外的通讯处理器 (CP)。同时，它保留了两个PROFIBUS-DP接口，可以连接传统的DP从站、变频器、仪表等设备，或者通过Y-Link模块连接分布式冗余IO。这种“新旧通吃”的接口配置，极大地降低了系统集成难度和成本。此外，PROFINET接口内部集成了2端口交换机，支持线型拓扑结构，节省了外部交换机投资。对于冗余系统，它支持PROFINET系统冗余 (System Redundancy)，进一步提升了网络层面的可靠性。
从工程应用角度看， 6ES7414-5HM06-0AB0 的开发和维护也非常便捷。它完全兼容STEP 7 V5.x 和 TIA Portal (博途) 软件(需相应版本支持S7-400H)。西门子的冗余软件包 (Redundancy Software) 提供了标准化的配置向导，用户只需勾选“冗余模式”，设置同步参数，即可自动生成冗余逻辑，无需编写复杂的底层切换代码。对于安全应用，它还集成了Safety Integrated功能，可以通过同一套编程环境配置安全程序，实现标准控制与安全控制的无缝融合。这种“一站式”解决方案，大大缩短了项目调试周期，降低了运维门槛。
