描述

6ES7460-1BA00-0AB0 技术规格

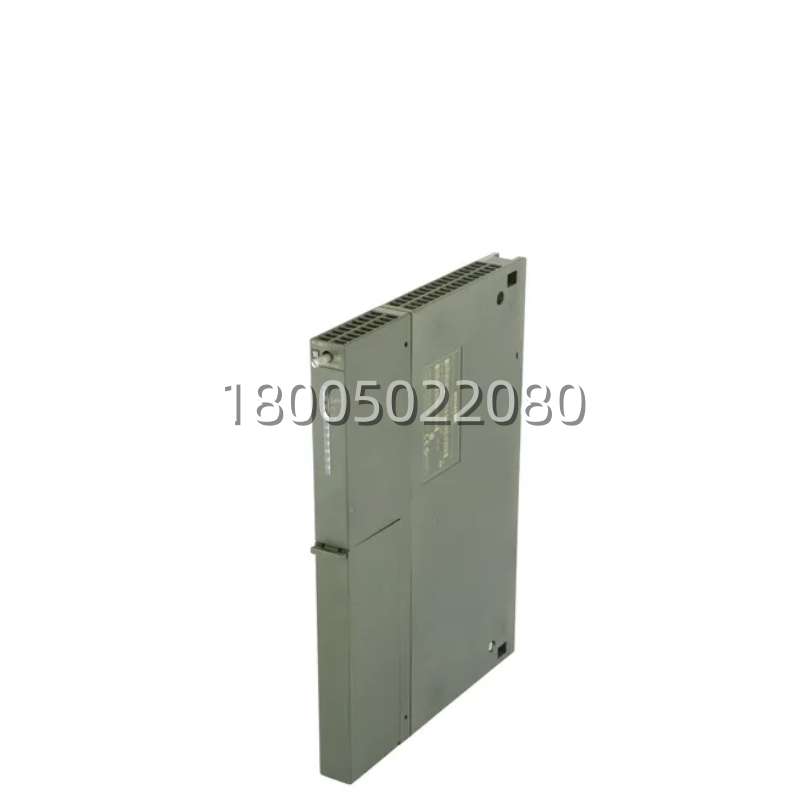

产品型号：6ES7460-1BA00-0AB0 (对应升级版：6ES7460-1BA01-0AB0)

制造商：西门子 (SIEMENS)

产品类型：发送接口模块 (Transmit Interface Module, IM 460-1)

所属系列：SIMATIC S7-400

功能用途：用于S7-400中央机架 (CR) 到扩展机架 (ER) 的集中式扩展连接

最大传输距离：1.5 米 (专用电缆长度)

连接总线：

P总线：传输过程映像输入/输出数据 (I/O数据)

K总线：传输通信数据 (全局数据、S7通信等)，支持智能从站通信

供电特性：包含5V DC背板总线电源生成电路，可通过接口电缆为连接的扩展机架提供5V工作电压，扩展机架无需额外电源模块即可工作(仅针对数字量/小功率模拟量负载，大功率模拟量模块建议扩展机架独立供电)

最大扩展数量：

每个IM 460-1最多可连接 4个 扩展机架 (需配合相应的接收模块和分支电缆，通常推荐一对一配置以保证稳定性)

一个S7-400站最多可有3个发送接口(取决于CPU旁的接口槽位)，理论上最多扩展12个机架(实际受电源功率和地址空间限制)

配套接收模块：

6ES7461-1BA01-0AA0 (IM 461-1)：用于接收1.5米信号，不带5V生成，依赖发送端供电

6ES7461-3AA00-0AA0 (IM 461-3)：用于接收1.5米信号，带5V生成功能(若发送端供电不足可辅助供电，但通常IM460-1已足够)

连接电缆：专用屏蔽连接电缆(如6ES7468-1AH50-0AA0 [0.75m], 6ES7468-1BB50-0AA0 [1.5m])

尺寸 (宽x高x深)：约 50 mm x 290 mm x 255 mm (占用2个槽位宽度，安装在中央机架右侧接口槽位)

防护等级：IP20

工作环境温度：0 °C 至 +60 °C

供电电压：24 V DC (由中央机架背板提供)

功耗：典型值 2-3 W (含5V转换损耗)

诊断功能：监控连接电缆断线、扩展机架故障等，通过LED指示灯(INTF, EXT等)和CPU诊断缓冲区报警

注：6ES7460-1BA00-0AB0 是较早的硬件/固件版本，目前市场上主流供货及西门子官方推荐的是其升级版 6ES7460-1BA01-0AB0.两者在引脚定义、功能和安装尺寸上完全兼容，可以互换使用。升级版通常在抗干扰能力和固件稳定性上有所优化。订货时若无特殊指定，通常会收到“-0AB1”版本。

6ES7460-1BA00-0AB0 产品概述

在工业自动化的宏大叙事中，S7-400 PLC 是当之无愧的“重装坦克”，而 6ES7460-1BA00-0AB0 (及其升级版 -1BA01) 这个IM 460-1发送接口模块，则是这辆坦克的“短距传令兵”和“补给线”。当中央机架(CR)的槽位不够用，需要紧邻着再挂几个扩展机架(ER)来安装更多的I/O模块时，就需要它出场了。它不像分布式I/O那样跑几百米去现场，而是专门解决控制柜内部或相邻机柜间(距离<1.5米)的扩容问题。

这块 6ES7460-1BA00-0AB0 的核心价值在于它的“便捷供电”与“短距高效”。最让人称道的是它内置了5V DC/DC转换器，能直接通过连接电缆为远处的扩展机架提供背板总线所需的5V电源。这意味着你的扩展机架上可以不用插昂贵的PS407电源模块，直接“吃”中央机架送过来的电就能工作，大大简化了系统结构，节省了成本和柜内空间。它传输P总线和K总线，确保扩展机架上的I/O模块不仅能读写数据，还能参与CPU的全局数据通信和S7通信，就像长在中央机架上一样自然。对于很多资深工程师来说，在柜内紧凑布局时，手里握着 6ES7460-1BA00-0AB0.心里就有一份底气，知道不用额外布电源线，不用多占槽位放电源，轻松就能把系统容量翻倍。

主要特点和优势

咱们得好好唠唠 6ES7460-1BA00-0AB0 到底牛在哪儿。首先，最让人拍案叫绝的就是它的“自带5V电源馈送” (Integrated 5V Power Feed)。这是它区别于IM 460-0的最大亮点。在传统的扩展方案中，每个扩展机架都得配一个电源模块，既占地方又费钱。而用了 6ES7460-1BA00-0AB0.只要总功耗在允许范围内(通常数字量模块没问题，大功率模拟量需谨慎)，扩展机架完全可以“裸奔”(不配电源)，直接由中央机架通过这根短短的电缆供电。这对于空间紧张的控制柜来说，简直是救星。

再一个，就是它那“稳定可靠的短距传输” (Stable Short-Distance Transmission)。1.5米的距离虽然不长，但正好覆盖了标准控制柜内从中央机架到旁边扩展机架的距离，甚至能跨越两个紧挨着的柜子。专用的屏蔽电缆和优化的驱动电路，确保了在这个距离下，P总线和K总线的数据传输几乎零延迟、零误码。无论是高速计数模块还是精密模拟量模块，都能实时响应CPU的指令，感觉不到任何“距离感”。

此外，它的“灵活扩展能力” (Flexible Expansion Capability) 也是相当出色。一块 6ES7460-1BA00-0AB0 理论上可以驱动多个扩展机架(需配合分支电缆或多个接收模块)，这意味着你可以在中央机架旁边像搭积木一样一层层加装机架，轻松将I/O点数扩展到成千上万点。而且配置简单，只需在STEP 7硬件组态中拖入对应的IM模块，系统自动识别地址和配置，无需编写复杂的初始化代码。总的来说，选 6ES7460-1BA00-0AB0.就是选了省钱、省地、省心。
