6ES7461-0AA00-0AA0 技术规格
产品型号：6ES7461-0AA00-0AA0 (注意：市场上常见新版订货号为 6ES7461-0AA01-0AA0.两者完全兼容，-0AA01为替代型号)
制造商：西门子 (SIEMENS)

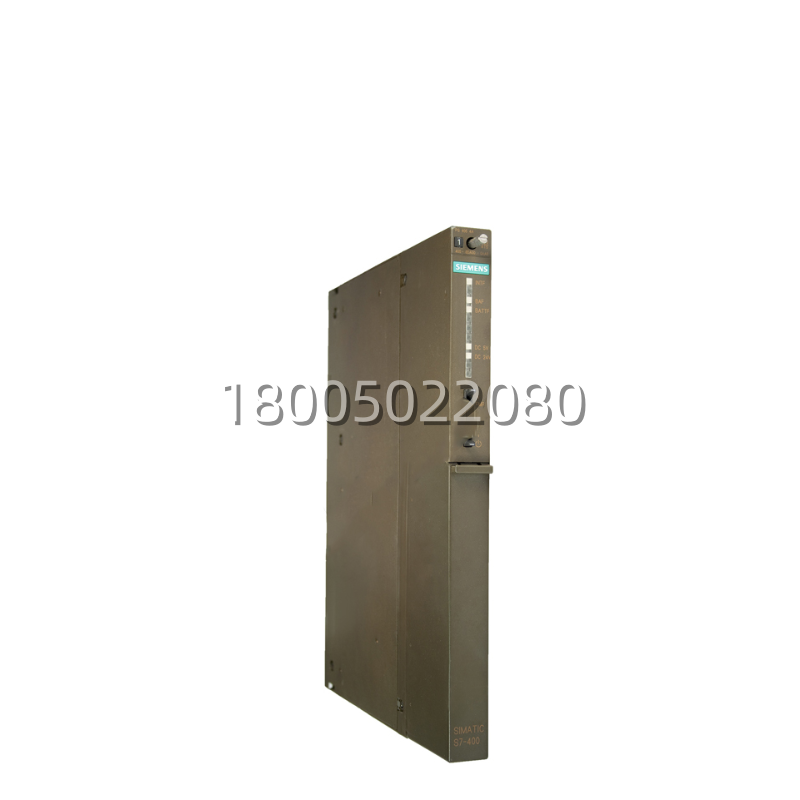

产品名称：IM 461-0 (Receiver Interface Module)
所属系列：SIMATIC S7-400
模块类型：接收端接口模块 (用于扩展机架 ER)
配对发送端：IM 460-0 (6ES7460-0AA01-0AB0)
传输总线：
K总线：传输I/O数据、中断、诊断信息
P总线：传输5V DC (逻辑) 和 24V DC (负载) 电源
供电方式：无源 (Passive)，通过专用连接电缆从上一级机架(中央或扩展)获取电源
最大连接距离：5 米 (使用西门子原装连接电缆，如6ES7468-1BF00-0AA0)
扩展架构：
单个IM 460-0可连接1至4个IM 461-0 (链式连接)
一个S7-400 CPU系统最多可连接8个扩展机架 (需使用两个IM 460-0发送端)
LED指示灯：
SF (红色)：系统故障/通信错误/电源异常
FRCE (黄色)：强制变量激活
RUN (绿色)：运行正常
STOP (黄色)：停止状态
工作环境温度：0°C 至 +60°C (垂直安装)
存储温度：-40°C 至 +70°C
防护等级：IP20
尺寸 (宽x高x深)：50mm x 290mm x 210mm (近似值)
重量：约 0.5 kg
订货注意：必须与IM 460-0成对使用，且需单独购买专用连接电缆。若扩展多个机架，需按链式结构配置。
6ES7461-0AA00-0AA0 产品概述
在SIMATIC S7-400系统的家族中，针对需要较多I/O点数但预算有限、机柜空间紧凑的应用场景，6ES7461-0AA00-0AA0 (IM 461-0) 提供了一套极具性价比的集中式扩展方案。它与发送端 IM 460-0 配合，构成了S7-400经典的“短距离无源扩展”组合。
6ES7461-0AA00-0AA0 的核心优势在于其卓越的扩展能力和无源特性。与只能扩展1个机架的IM 461-1不同，IM 461-0支持链式连接。这意味着你可以在一个中央机架上安装一个IM 460-0.然后依次串联多达4个装有IM 461-0的扩展机架，所有扩展机架均无需独立电源，直接由中央机架供电。如果中央机架有两个空闲槽位(通常槽位2和3.或根据CPU型号而定)，你可以安装两个IM 460-0.从而将扩展机架总数提升至8个。这种架构极大地提升了系统的I/O容量，同时保持了极高的集成度。
该模块通过专用的连接电缆传输K总线(数据)和P总线(电源)。5米的最大连接距离允许中央机架和扩展机架安装在同一个控制柜的不同位置，甚至相邻的两个柜体中，布线灵活方便。对于老旧系统的维护和新项目的低成本改造，6ES7461-0AA00-0AA0 依然是不可或缺的关键组件。尽管S7-400已逐步退市，但在全球成千上万的运行系统中，它仍在默默发挥着重要作用。
主要特点和优势
咱们搞大型控制的，既要性能又要成本，还要布线简洁。6ES7461-0AA00-0AA0 之所以能成为S7-400扩展史上的经典，凭的就是这几招“必杀技”。首先，它的“一对多链式扩展”能力独步天下。别的扩展模块往往是一对一，而IM 461-0允许你一个发送端带四个接收端。想象一下，一个中央CPU，通过两根线(两个IM 460-0)，就能轻松管理九个机架(1个中央+8个扩展)，I/O点数轻松突破数万点，而且所有扩展机架都不用配电源模块!这不仅省下了8个电源模块的巨额费用，还省下了8个插槽用来插I/O模块，更让柜内布线清爽无比。
其次，它的“5米中长距离传输”非常实用。相比IM 461-1的1.5米限制，IM 461-0的5米距离让机柜布局更加灵活。你可以将重型I/O模块放在离CPU稍远的扩展机架中以平衡柜内重量或散热，而无需担心信号衰减或电源压降问题(只要电缆选型正确)。
再一个，就是它的“无源接收”带来的高可靠性。少一个电源模块，就少一个故障点。扩展机架完全依赖中央机架供电，结构极其简单，维护起来也方便。只要中央机架电源正常，整个扩展链路就非常稳定。配合西门子的专用屏蔽电缆，抗干扰能力极强，即使在恶劣的工业环境中也能保证数据传输的准确性。
