空间节省神器：西门子 6ES7322-1BP00-0AA0 深度解析与应用

描述

6ES7322-1BP00-0AA0 技术规格

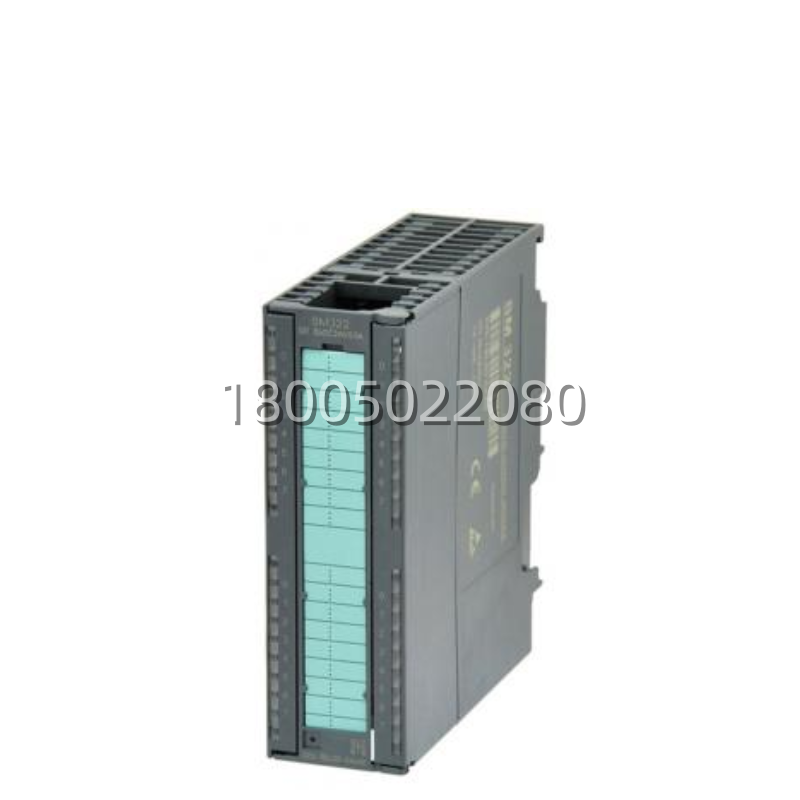

产品型号：6ES7322-1BP00-0AA0

制造商：西门子 (SIEMENS)

产品类型：数字量输出模块 (Digital Output Module)

所属系列：SIMATIC S7-300

具体型号：SM 322. 64 Outputs

供电电压：

负载电压 (L+)：24V DC (允许范围 20.4 – 28.8V)

逻辑电源：由背板总线提供 (5V DC)，但需外部 24V 给负载供电

输出点数：64 点 (分为 8 组，每组 8 点)

输出类型：电子开关 (PMOSFET)，短路保护，过载保护

额定负载电流：0.3A / 每点

最大公共端电流：2A / 每组 (8 点之和不能超过 2A)

总电流限制：模块总输出电流有限制 (通常约 8A-10A，需查阅具体手册，建议均匀分配负载)

响应时间：

信号延迟 (0 -> 1)：典型值 < 100 μs

信号延迟 (1 -> 0)：典型值 < 100 μs

P-WRITE 模式：可实现更快的周期性刷新，不受 CPU 扫描周期限制

隔离方式：光耦隔离 (组间隔离，每组 8 点共地)

状态指示：每个输出点配有 LED 指示灯 (由于点太密，LED 非常小，需仔细观察)

线缆长度：

非屏蔽：600m

屏蔽：1000m

尺寸 (宽x高x深): 40mm x 125mm x 115mm (标准单宽度，但端子排较深)

重量：约 0.2kg

工作环境温度：0°C – 60°C (水平安装)

防护等级：IP20

接线方式：弹簧端子 (前连接器需专用高密度型号，如 6ES7392-1AM00-0AA0 或类似适配的高密度端子)

6ES7322-1BP00-0AA0 产品概述

在 SIMATIC S7-300 这个经典的中型 PLC 系统中，6ES7322-1BP00-0AA0 (SM 322 64 DO) 是一个独一无二的存在。它是 S7-300 系列中 点位密度最高 的数字量模块。在传统的观念里，一个 40mm 宽的模块通常只能做 8 点、16 点或 32 点，但西门子工程师通过精妙的设计，在这个模块里集成了 64 个输出点。

这款 6ES7322-1BP00-0AA0 的核心优势在于其 极致的空间利用率 和 高速更新能力。

超高密度：对于点位极其密集但单个负载电流较小(<0.3A)的应用(如 LED 指示灯墙、小型电磁阀组、继电器线圈驱动)，使用此模块可以节省大量的导轨空间和接线工作量。原本需要 4 个 16 点模块的位置，现在只需要 1 个!

P-WRITE (Peripheral Write)：这是该模块的一大亮点。普通的输出更新需要等待 CPU 扫描周期结束，统一刷新过程映像输出表 (PIQ)。而支持 P-WRITE 的模块，可以通过特定的指令直接访问外设地址，立即更新输出状态。这对于某些需要快速反应、不受主程序扫描周期束缚的信号(如高频闪烁灯、快速脉冲序列的低频部分)非常有用。

分组保护：64 个点被分为 8 组，每组 8 个点共享一个公共端 (M) 和电源。这种设计既提供了电气隔离，又限制了故障范围。如果某组过载，只会影响该组，不会波及整个模块或其他组。

虽然单点电流只有 0.3A，限制了它不能直接驱动大功率负载，但在配合中间继电器或使用小功率电子设备时，它是无可匹敌的“密度之王”。

主要特点和优势

说到 6ES7322-1BP00-0AA0 的优势，那真得好好唠唠。首先就是它的“极致紧凑，省地省钱”。在电控柜空间寸土寸金的今天，能省下一个模块的位置，就意味着能少买一根导轨、少打几个孔、少布几米线。对于批量生产的设备，这一个模块省下的成本和空间，累积起来是巨大的。它让 S7-300 系统在小型化道路上迈出了一大步。

再一个就是“高速响应，灵活控制”。P-WRITE 功能让它脱离了传统扫描周期的束缚。在某些需要同步性极高或者快速变化的场合，您可以直接操作外设地址，实现微秒级的响应速度。这对于一些特殊的工艺控制(如灯光秀、简单的步进脉冲分配等)提供了极大的便利。

还有不得不提的“智能保护与维护”。每个输出点都有电子短路保护和过载保护。一旦某点过流，模块会自动切断该点输出并记录诊断信息，防止故障扩大。配合 STEP 7 的诊断功能，您可以迅速定位是哪个点出了问题，而不是像保险丝那样烧了还得一个个测。总之，6ES7322-1BP00-0AA0 就是用最小的体积，实现了最大的输出容量和最灵活的控制方式。
