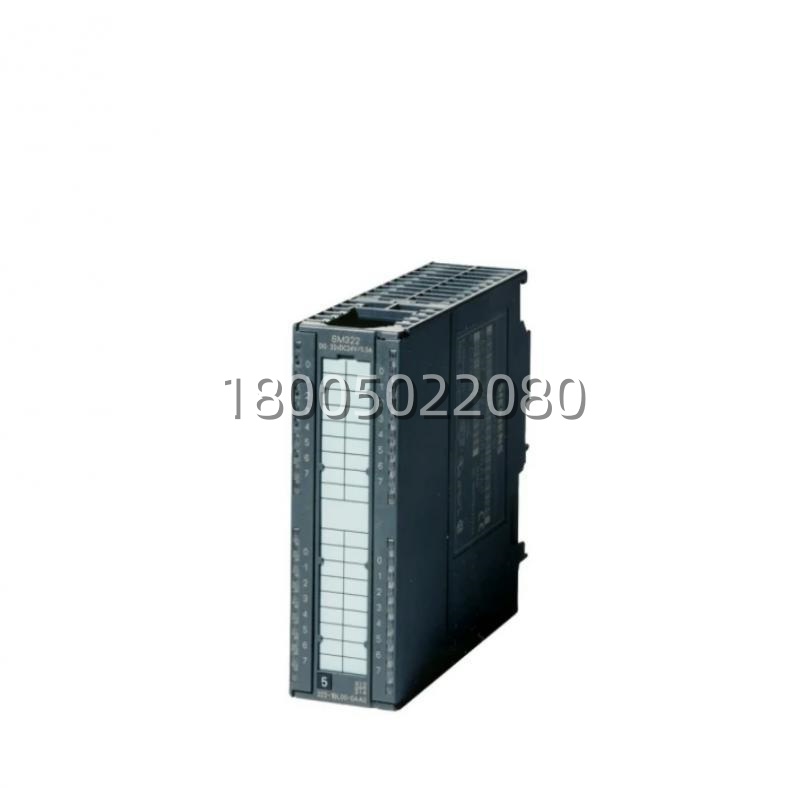

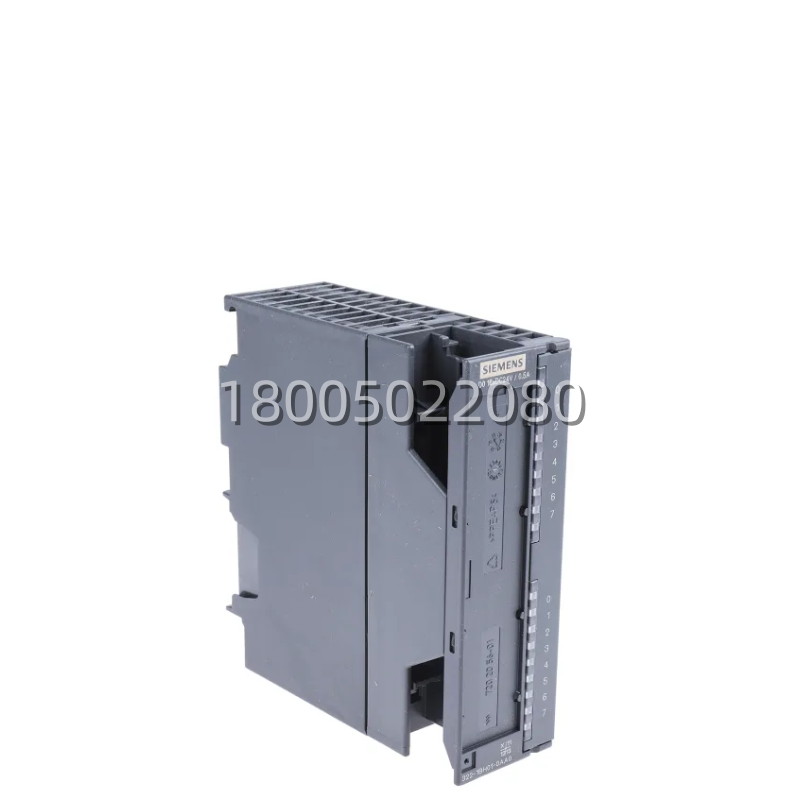

自动化系统必备 6ES7322-1BH01-0AA0 西门子S7-300系列扩展模块 原厂正品

描述

6ES7322-1BH01-0AA0 技术规格

产品型号：6ES7322-1BH01-0AA0

制造商：Siemens (西门子)

产品名称：数字量输出模块 (Digital Output Module)

具体型号代码：SM 322. 16DO, 24V DC, 0.5A

所属系列：SIMATIC S7-300

用途：扩展S7-300 CPU的数字量输出点数

通道数量：16个独立通道 (分为2组，每组8点)

输出类型：晶体管 (半导体开关，P-MOSFET)

额定负载电压：24V DC (20.4V – 28.8V)

逻辑 “1” 输出电压：L+ (-0.8V)

逻辑 “0” 输出电压：≤ 3V DC

额定输出电流：0.5A (每通道连续)

最大输出电流：

每通道短时过载：可达 1A (取决于环境温度)

每组 (8点) 总和：4A

整个模块 (16点) 总和：8A

(注意：虽然单点0.5A，但16点不能同时满载0.5A，受限于组电流限制)

响应时间：

从 “0” 到 “1”：典型值 < 0.1ms (非常快)

从 “1” 到 “0”：典型值 < 0.5ms

短路保护：电子式，可自恢复 (过热或过流时切断，故障消除后自动或手动复位)

隔离方式：光电隔离

通道与逻辑电路之间：500V AC

组与组之间：500V AC (16点分为2组，组间隔离)

功耗：典型值 5W (内部电路) + 负载功耗

尺寸：40 x 125 x 115 mm (宽x高x深，不含前连接器)

重量：约 190g

工作环境温度：0°C 至 60°C (垂直安装)

防护等级：IP20 (配合前连接器)

认证标准：CE, UL, cULus, FM, ATEX (Zone 2)

生命周期状态：活跃 (Active)，但在逐步向S7-1500迁移，目前供货稳定。

配套前连接器：6ES7392-1AM00-0AA0 (20针，螺钉端子) 或 6ES7392-1BM01-0AA0 (20针，弹簧端子)。

6ES7322-1BH01-0AA0 产品概述

在SIMATIC S7-300自动化系统中，当需要控制大量24V直流负载(如电磁阀岛、指示灯组、小型继电器)且安装空间有限时，6ES7322-1BH01-0AA0 (SM 322 16DO) 是极佳的选择。它在标准的S7-300模块宽度(40mm)内集成了 16个输出点，密度是普通8点模块的两倍，极大地节省了电柜空间和布线成本。

这款 6ES7322-1BH01-0AA0 采用了高性能的功率晶体管作为开关元件，具有极快的响应速度(微秒级)，非常适合需要快速动作的场合(如高频脉冲控制，虽然不如专用定位模块，但比普通继电器快得多)。每个通道都具备电子短路保护和过热保护，当负载侧发生短路或电流过大时，模块会自动切断输出并诊断报错，防止损坏模块或引发火灾，故障排除后可自动恢复。其内部电路将16个点分为 两组(Q0.0-Q0.7 和 Q1.0-Q1.7)，组内共用电源和地，组间电气隔离。这意味着你可以让一组接24V DC，另一组接另一个独立的24V电源(例如不同电位的地)，增加了接线的灵活性。配合20针前连接器，接线紧凑规范，是S7-300系统中应用最广泛的数字输出模块之一。

主要特点和优势

说到 6ES7322-1BH01-0AA0 的优势，那可真得好好唠唠。首先就是它的“高密度与省空间”。在S7-300机架上一个槽位就能搞定16个输出点，如果用8点模块得占两个槽位，不仅多花钱买模块，还多占了宝贵的导轨空间，多买了前连接器和导线。对于IO点数多的大型系统，用 6ES7322-1BH01-0AA0 能显著缩小控制柜体积，降低整体成本。

再者，这模块的“快速响应与安全性”令人放心。晶体管输出没有机械触点，动作寿命无限(只要不超负荷)，开关速度极快，完全没有继电器的抖动和电弧问题。内置的电子保护功能比外部熔断器反应更快，能在微秒级切断故障电流，保护了昂贵的负载和线路。组间隔离设计允许在不同电位的电路间安全切换，避免了地环路干扰。

还有不得不提的“诊断与维护便利”。该模块支持详细的LED状态指示(每个通道或每组都有灯)，能直观显示输出状态。结合S7-300 CPU的诊断功能，可以在编程软件中读取具体的故障代码(如短路、断路、过载)，快速定位问题点。前连接器采用防错设计，拔下后可以带着线一起取下，更换模块时无需重新接线，极大缩短了停机维护时间。
