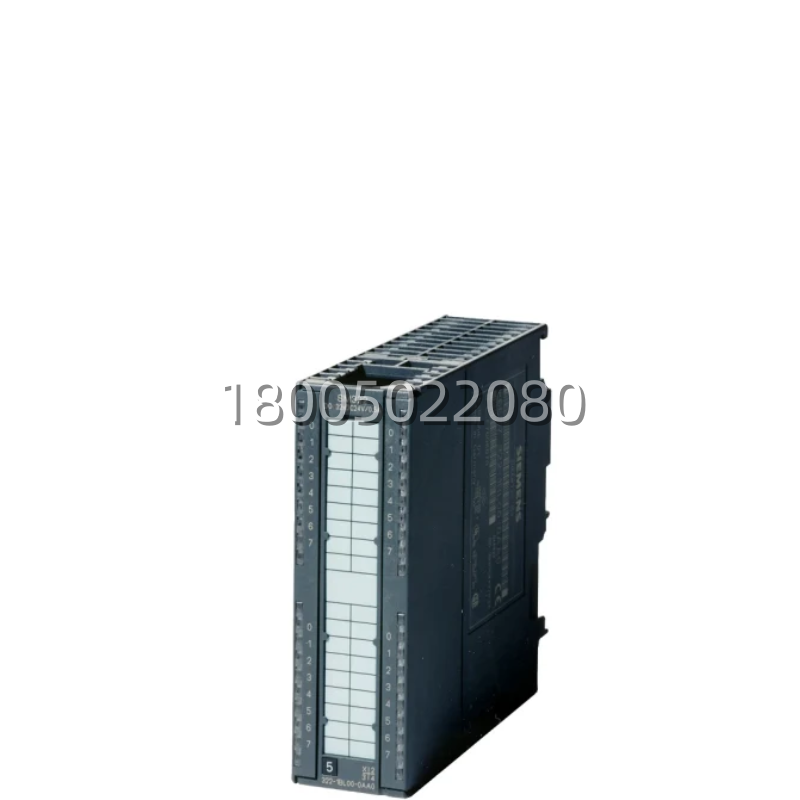

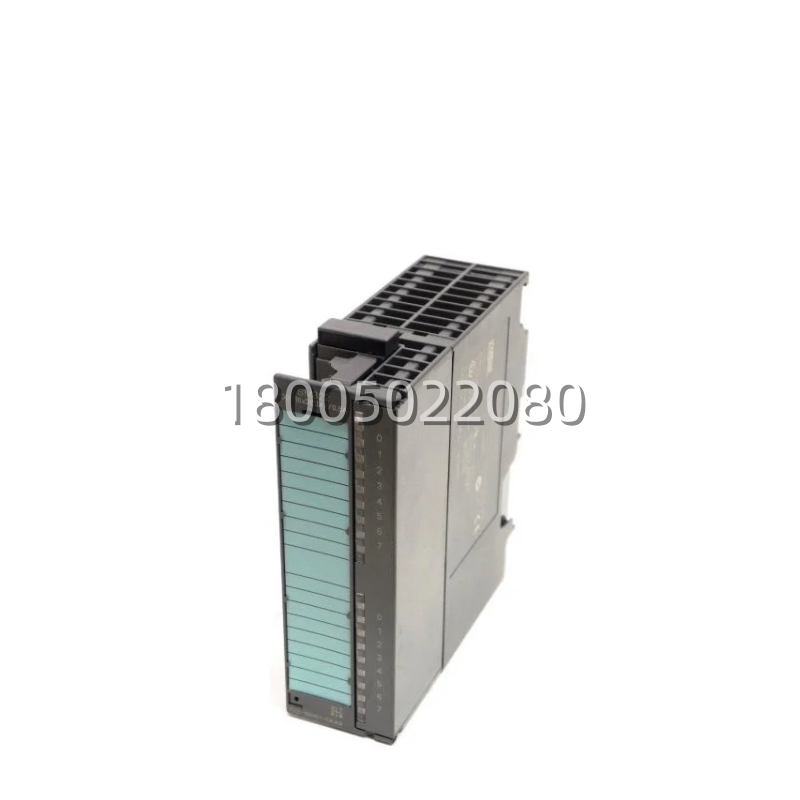

西门子 6ES7322-1BH01-0AA0 S7-300 SM 322 16 点数字量输出模块

描述

6ES7322-1BH01-0AA0 技术规格

产品型号：6ES7322-1BH01-0AA0

制造商：SIEMENS (西门子)

产品名称：SM 322 Digital Output Module

所属系列：SIMATIC S7-300

输出点数：16 点 (Qx.0 – Qx.7. Qy.0 – Qy.7)

输出电压：24V DC (名义值)，允许范围 20.4 – 28.8 V DC

额定负载电流：0.5 A (每点)

组电流：4 A (每 8 点一组，共两组)

开关频率：

阻性负载：最高 100 Hz (典型值，实际可达更高，视具体应用)

感性负载：需加续流二极管，频率适当降低

响应时间：

0 到 1 (上升沿): < 0.1 ms (典型值 50μs)

1 到 0 (下降沿): < 0.5 ms (典型值 150μs)

隔离方式：光耦隔离 (通道组隔离，每组 8 点隔离)

功耗：约 1.5 W (模块自身) + 负载功耗

尺寸规格：40 x 125 x 115 mm (宽 x 高 x 深)

重量：约 150g

工作温度：0°C 至 60°C (垂直安装)

防护等级：IP20

接线方式：前连接器 (20 针或 40 针，通常配 20 针 6ES7392-1AM00-0AA0)

状态指示：每个通道配有 LED 指示灯 (SF/DIAG, 及各输出点状态)

保护功能：电子短路保护 (自动复位或锁定，可参数化)，过载保护，反极性保护 (仅限负载电源 L+)

6ES7322-1BH01-0AA0 产品概述

在 S7-300 系统中，当需要控制大量的 24V 直流执行机构，且对动作速度有要求时，6ES7322-1BH01-0AA0 就是首选。相比于继电器输出模块(如 6ES7322-1BF01-0AA0)，它没有机械触点的“咔哒”声，也没有寿命限制，非常适合那些每秒都要动作几十次甚至上百次的场合。

它的设计哲学是高速、可靠、智能。内部采用高性能 MOSFET 管，导通电阻小，发热低。更厉害的是它的诊断功能，它能实时监测输出通道的状态，一旦发生短路或过载，不仅能立即切断输出保护模块，还能通过 STEP 7 程序读取具体的故障代码(是短路了?还是断了?)，让维护人员瞬间定位问题。对于 16 个点，它分为两组(每组 8 点)，组间电气隔离，提高了系统的抗干扰能力和安全性。

主要特点和优势

说到 6ES7322-1BH01-0AA0 的绝活，首推它那超快的开关速度与无限寿命(Ultra-fast Switching & Infinite Life)。继电器模块受限于机械结构，开关一次需要 10ms 左右，且寿命只有几十万次。而这块晶体管模块，开关一次只要几十微秒 (<0.1ms)，速度快了上百倍!而且它是纯电子开关，没有机械磨损，理论上可以无限次开关。这意味着你可以用它来做 PWM (脉宽调制) 控制，比如调节直流电机的转速、控制加热棒的功率，或者驱动高频电磁阀，这是继电器模块绝对做不到的。

再一个亮点，是它强大的智能诊断与保护能力(Intelligent Diagnostics & Protection)。工业现场接线复杂，短路事故时有发生。6ES7322-1BH01-0AA0 内置了精密的电子保护电路。当某一路发生短路时，它会在微秒级内切断该路输出，防止烧毁模块，同时点亮 SF 灯，并在 CPU 中生成中断事件。你可以在程序里读到是哪个点出了故障，甚至可以选择故障消除后是否自动恢复。这种“自我保护 + 主动汇报”的能力，大大减少了停机排查时间。

此外，6ES7322-1BH01-0AA0 的紧凑设计与便捷接线(Compact Design & Easy Wiring) 也值得称道。标准的 S7-300 宽度 (40mm)，却塞进了 16 个点，密度极高。配合专用的 20 针前连接器，接线清晰规范，更换模块时无需拆线(只需拔出前连接器插到新模块上)，极大方便了现场维护。
