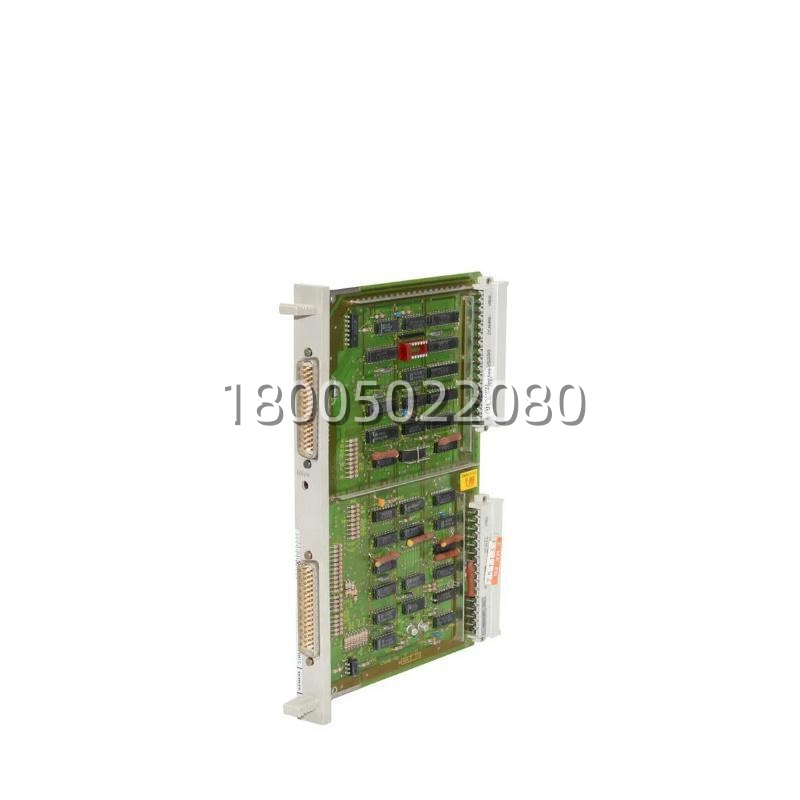

西门子 6ES5301-5CA12 Profibus-DP 兼容接口模块 高速数据传输

描述

6ES5301-5CA12 产品概述

在工业自动化这片江湖里，要想把分散在各处的设备拧成一股绳，没个靠谱的“联络员”可不行。西门子 6ES5301-5CA12 就是 SIMATIC S5 系列中那个最能打的“联络员”——IM301 接口模块。它可不是普通的扩展卡，而是专门给 S5-135U 和 S5-155U 这些经典 CPU 配备的“通讯枢纽”。这块 6ES5301-5CA12 核心任务就一个：把中央控制室(Central Rack)的指令，又快又准地传到几公里外的远程扩展站(Expansion Rack)，再把那边的现场数据原封不动地搬回来。

很多兄弟可能会问，现在都流行 Profinet 了，还搞这个干嘛?嘿，您还真别小瞧了，国内乃至全球还有大把的化工、电力、冶金生产线在用这套 S5 架构，那稳定性是出了名的“皮实”。6ES5301-5CA12 作为其中的关键部件，一旦坏了，整个远程站的几百个 IO 点就得全部失联，整条线都得趴窝。它通过专用的总线协议与主 CPU 通信，自带处理器处理数据打包和解包，极大减轻了主 CPU 的负担。手里备着一块 6ES5301-5CA12.就像是给您的分布式系统上了道“双保险”，关键时刻能救急，让生产不停摆。相比于早期的 IM300 系列，6ES5301-5CA12 在抗干扰能力和传输距离上都有了质的飞跃，是那些厂区面积大、设备分散项目的“心头好”。

6ES5301-5CA12 技术规格

产品型号：6ES5301-5CA12

制造商：西门子 (Siemens)

产品类型：IM301 接口模块 (Interface Module)

所属系列：SIMATIC S5

适用主机：S5-135U, S5-155U (作为主站或从站)

供电电压：24 V DC (需外部独立电源)

传输介质：屏蔽双绞线 (Shielded Twisted Pair)

传输速率：9.6 kbps 至 1.5 Mbps (可组态)

最大节点数：32 (无中继)

最大距离：1200 米 (1.5 Mbps 时), 更长需中继器

防护等级：IP20 (安装于控制柜内)

工作温度：0 °C 至 60 °C

存储温度：-25 °C 至 70 °C

安装方式：直接插入 S5 机架槽位或 DIN 导轨安装 (视具体配置)

指示灯状态：RUN, STOP, BUS FAULT, POWER

主要特点和优势

说到 6ES5301-5CA12 的优势，那得从它的“内功”讲起。作为西门子早期分布式控制系统 (Distributed Control System, DCS) 架构的核心组件，它最大的特点就是“稳”和“远”。不同于那些只能短距离连接的扩展电缆，6ES5301-5CA12 采用了差分信号传输技术，抗共模干扰能力极强。哪怕是在变频器满天飞、电磁环境复杂的轧钢车间或者化工厂，它也能保证数据不丢包、不错位。

超远距离稳定传输：这块模块支持长达 1200 米的通讯距离(在 1.5 Mbps 速率下)，如果加中继器 (Repeater)，距离还能延伸得更远。这意味着您可以把控制柜放在安全的中控室，而把 IO 模块直接部署到生产线旁边，大大减少了现场布线成本和信号衰减风险。对于 6ES5301-5CA12 来说，距离从来不是问题，稳定才是硬道理。

灵活的主从架构：6ES5301-5CA12 既可以做主站 (Master) 去挂接远程从站，也可以做从站 (Slave) 被其他主站控制。这种灵活性让它在系统改造和扩容时特别好用。您可以轻松地将几个分散的 S5 子系统联网，形成一个大的分布式网络 (Network)，实现集中监控和管理。而且，它的组态非常简单，通过 STEP 5 软件就能轻松设置地址和波特率，无需复杂的硬件拨码。

强大的诊断功能：作为智能模块，6ES5301-5CA12 内置了完善的自诊断机制。一旦总线出现断路、短路或者站点故障，模块上的 LED 指示灯会立即报警，并能将故障代码传送给 CPU，方便维护人员快速定位问题。这种“透明化”的故障管理，让排查问题不再是盲人摸象，极大地缩短了停机时间 (Downtime)。
