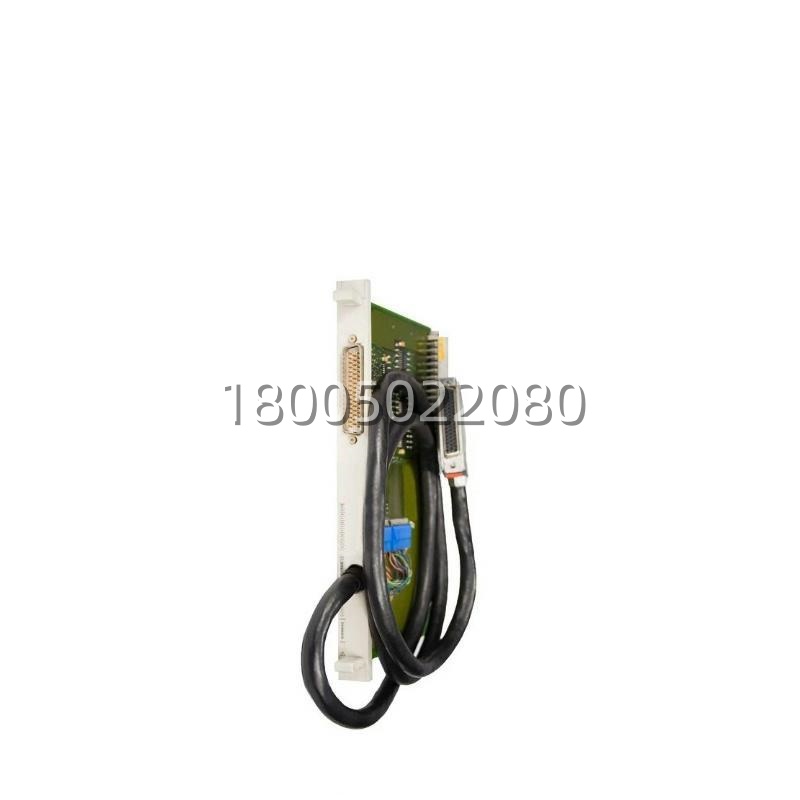

西门子 6ES5312 接口模块 适配 S5-115U/135U/155U PLC 系统

描述

6ES5312 产品概述

在工业自动化这片江湖里，要想把分散在各处的设备拧成一股绳，没个靠谱的“联络员”可不行。西门子 6ES5312 系列(主要是 6ES5312-3AB11 和 6ES5312-3AB12)就是 SIMATIC S5 系列中那个能干的“联络员”——IM312 接口模块。它可不是普通的扩展卡，而是专门给 S5-115U、S5-135U 和 S5-155U 这些经典 CPU 配备的“通讯枢纽”，用于连接扩展机架(EU)。这块 6ES5312 核心任务就一个：把中央控制室(Central Rack, CR)的指令，又快又准地传到附近的扩展站(Expansion Rack)，再把那边的现场数据原封不动地搬回来，实现多机架无缝协同。

很多兄弟可能会问，现在都流行 Profinet 了，还搞这个干嘛?嘿，您还真别小瞧了，国内乃至全球还有大把的化工、电力、冶金、水处理生产线在用这套 S5 架构，那稳定性是出了名的“皮实”。6ES5312 作为其中的关键部件，一旦坏了，整个扩展站的几十个甚至上百个 IO 点就得全部失联，整条线都得趴窝。它通过专用的并行总线协议与主 CPU 通信，自带处理器处理数据打包和解包，极大减轻了主 CPU 的负担。手里备着一块 6ES5312.就像是给您的分布式系统上了道“双保险”，关键时刻能救急，让生产不停摆。相比于早期的 IM300 系列，6ES5312 在传输速度和带载能力上都有了显著提升，是那些需要中等规模扩展项目的“心头好”。

6ES5312 技术规格

产品型号：6ES5312-3AB11 (旧版), 6ES5312-3AB12 (新版/常见)

制造商：西门子 (Siemens)

产品类型：IM312 接口模块 (Interface Module for Expansion Units)

所属系列：SIMATIC S5

适用主机：S5-115U, S5-135U, S5-155U (安装在扩展机架中，对应中央机架需配 IM314)

注意：IM312 通常安装在扩展机架 (EU) 侧，中央机架 (CR) 侧通常使用 IM314 接口模块与之配对。

供电电压：24 V DC (由所在的扩展机架背板或外部电源提供)

传输介质：专用连接电缆 (例如 6ES5752-1LA12 等)

传输速率：并行高速传输 (具体速率取决于 CPU 和配置)

最大距离：

直接堆叠 (Compact): 0.5 米 (内置电缆，机架直接叠放)

远程连接 (Distributed): 最长可达 600 米 (使用延长电缆)

防护等级：IP20 (安装于控制柜内)

工作温度：0 °C 至 60 °C

存储温度：-25 °C 至 70 °C

安装方式：直接插入 S5 机架槽位 (通常位于扩展机架的第一个槽位)

指示灯状态：RUN, STOP, BUS FAULT, POWER

主要特点和优势

说到 6ES5312 的优势，那得从它的“内功”讲起。作为西门子早期分布式控制系统 (Distributed Control System, DCS) 架构的核心组件，它最大的特点就是“快”和“稳”。不同于那些只能短距离连接的扩展电缆，6ES5312 采用了优化的并行信号传输技术，抗共模干扰能力极强。哪怕是在变频器满天飞、电磁环境复杂的轧钢车间或者化工厂，它也能保证数据不丢包、不错位。

高效数据交换：这块模块支持高速的并行数据传输，能够实时同步中央机架与扩展机架之间的 I/O 数据。这意味着您可以把控制柜放在安全的中控室，而把 IO 模块直接部署到生产线旁边，大大减少了现场布线成本和信号衰减风险。对于 6ES5312 来说，效率才是硬道理，它能确保控制指令毫秒级送达，仿佛扩展机架就是中央机架的一部分。

灵活的连接方式：6ES5312 支持两种连接模式：

紧凑式 (Compact)：扩展机架直接堆叠在中央机架上方，使用内置的 0.5 米电缆连接，结构紧凑，节省空间。

分布式 (Distributed)：通过专用延长电缆，将扩展机架放置在最远 600 米外的地方，适合设备分布较广的场合。

这种灵活性让它在系统改造和扩容时特别好用。您可以轻松地将几个分散的 S5 子系统联网，形成一个大的分布式网络，实现集中监控和管理。

强大的诊断功能：作为智能模块，6ES5312 内置了完善的自诊断机制。一旦总线出现断路、短路或者站点故障，模块上的 LED 指示灯会立即报警，并能将故障代码传送给 CPU，方便维护人员快速定位问题。这种“透明化”的故障管理，让排查问题不再是盲人摸象，极大地缩短了停机时间 (Downtime)。

应用领域

别看 6ES5312 是个老物件，它在不少行业里可是“大动脉”般的存在。只要是有中等规模分布式 IO 需求的老式自动化产线，基本都能见到它的身影。

在电力行业，电厂的辅助车间分布范围较广，6ES5312 在这里负责连接中央控制室和远处的远程 IO 站，实时传输阀门状态、电机启停等关键信号。要是它出了岔子，整个辅助车间就得陷入盲区。在石油化工领域，装置区往往需要隔离控制，6ES5312 通过稳定的通讯，实现了控制室与现场的安全隔离，保证了数据的实时性和安全性。

还有冶金行业的连铸机和轧钢线，生产线较长，6ES5312 凭借其坚固的设计和优秀的抗干扰能力，在这些恶劣环境下依然能稳定运行，确保各段轧机之间的同步控制。另外，在一些老旧的污水处理厂的泵站群控、食品包装线的多段输送控制中，6ES5312 也是不可或缺的核心部件。只要您的系统还是 S5-115U、S5-135U 或 S5-155U 架构，且需要扩展 IO 点位，这块模块就是您维持生产连续性的关键所在，特别是那些对通讯实时性要求较高的场合。
