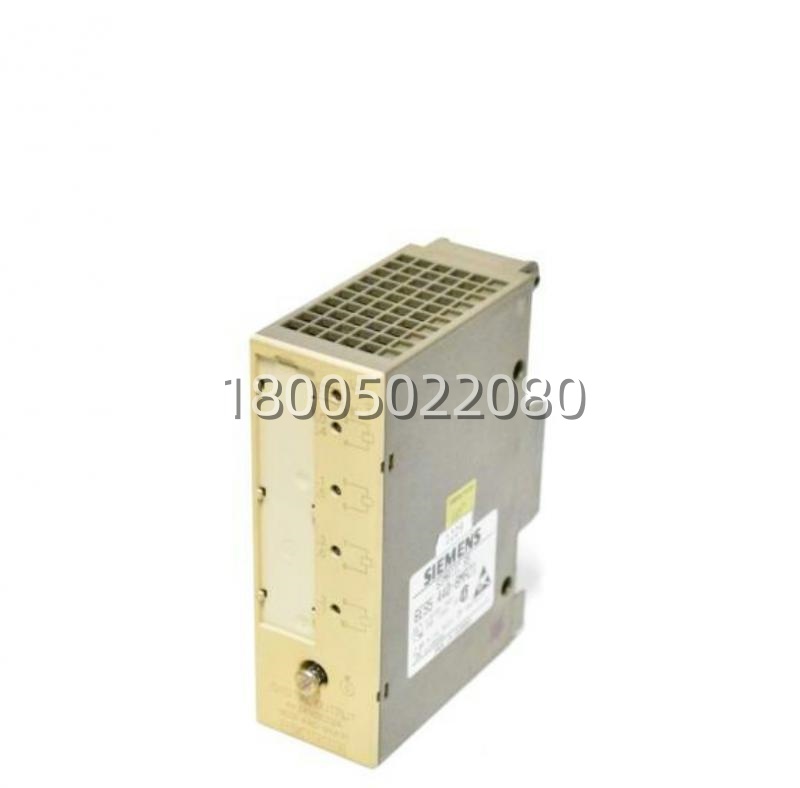

西门子 6ES5440-8MA21 8点输出模块 适配 S5 系列 PLC 系统

描述

6ES5440-8MA21 产品概述

在工业自动化这片江湖里，PLC 发出的指令如果不能准确、安全地驱动现场的执行器(如电磁阀、接触器、指示灯)，那再完美的逻辑也是白搭。西门子 6ES5440-8MA21 就是 SIMATIC S5 系列中那个执行力超强的“先锋官”——光电隔离数字量输出模块。它可不是普通的开关，而是专门为恶劣电气环境和感性负载设计的“隔离驱动器”。

这块 6ES5440-8MA21 核心任务就一个：将 PLC 内部的弱电信号(0/1)转换为能驱动现场 24V DC 负载的强电信号，并确保这一过程绝对安全。它最大的亮点在于光电隔离设计。这意味着它的 8 个输出通道(通常分组隔离)与 PLC 的背板总线及 CPU 逻辑电路是完全电气隔离的。当现场负载(特别是继电器、电磁阀等感性负载)产生反向电动势、电压浪涌或存在地电位差时，这些干扰会被牢牢阻挡在模块的输入侧，绝不会窜入 PLC 内部损坏昂贵的 CPU。对于 S5-115U、S5-135U 和 S5-155U 这些经典大型 PLC 系统，6ES5440-8MA21 是驱动关键执行机构、提高系统抗干扰能力和安全性的“神器”。手里备着它，就像是给您的控制系统装了一道“防火墙”，任凭现场电气环境如何复杂，CPU 依然稳如泰山。

6ES5440-8MA21 技术规格

产品型号：6ES5440-8MA21

制造商：西门子 (Siemens)

产品类型：数字量输出模块 (Digital Output Module)

所属系列：SIMATIC S5

输出点数：8 点 (通常分为 1 组或 2 组隔离)

输出电压：24 V DC (额定值，由外部负载电源供电)

允许电压范围：20.4 V DC 至 28.8 V DC (典型值)

输出电流：

每通道最大：0.5 A (连续)

每组最大总电流：通常为 2 A 或 4 A (视具体分组情况，需查阅手册确认，一般 8 点共用一定限额)

短路保护：电子式短路保护，短路时自动切断并报错

输出类型：晶体管输出 (PNP 或 NPN 取决于接线，通常为 PNP 源型输出)

隔离方式：光电隔离 (输出侧与逻辑侧隔离)

隔离电压：输出与背板之间通常为 500 V AC (测试电压)

适用主机：S5-115U, S5-135U, S5-155U

安装位置：S5 机架槽位 (Slot)，占用 1 个标准槽位

响应时间：

导通延迟：典型 < 0.5 ms

关断延迟：典型 < 0.5 ms

适合高频切换场合(如 PWM 控制小型负载)

功耗：典型 2-4 W (由背板 5V 供电，负载电流由外部 24V 提供)

防护等级：IP20 (安装于控制柜内)

工作温度：0 °C 至 60 °C

存储温度：-25 °C 至 70 °C

尺寸：标准 S5 模块尺寸 (高度约 290mm, 宽度约 25mm)

指示灯：

SF (红色): 组故障 (如过载、短路、外部电源缺失)

24V (绿色): 外部负载电源正常 (如有监测)

通道指示灯 (8 个): 每个通道对应一个 LED，显示当前输出状态 (ON/OFF)，即使负载断开也能指示逻辑状态

诊断功能：支持短路监控、过载保护和断线诊断 (部分配置下)

主要特点和优势

说到 6ES5440-8MA21 的优势，那得从它的“隔离”和“驱动”内功讲起。作为西门子早期大型 PLC 系统中追求极致稳定性的输出组件，它最大的特点就是“稳”、“隔”和“快”。

卓越的光电隔离性能：这是 6ES5440-8MA21 的核心竞争力。工业现场充满了各种干扰源，特别是当驱动继电器、电磁阀等感性负载时，断开瞬间产生的高压尖峰极易损坏 PLC。6ES5440-8MA21 通过光电耦合器将控制侧与负载侧彻底隔离，有效阻断了浪涌、噪声和地环路的传播路径。即使负载侧发生短路或接地故障，也不会波及 CPU，极大地提高了系统的生存能力。

强大的驱动能力与保护机制：每通道 0.5A 的输出电流足以直接驱动大多数小型继电器、电磁阀和指示灯，无需中间加放大环节，简化了接线。内置的电子式短路保护和过载保护功能，能在毫秒级时间内切断故障通道，防止模块烧毁，并通过 SF 灯和 CPU 诊断缓冲区报警，让维护人员迅速知晓故障位置。

快速响应与长寿命：相比机械继电器输出，晶体管输出的 6ES5440-8MA21 响应速度极快(微秒级)，无机械触点磨损，理论寿命无限长。这使得它非常适合需要高频切换的场合，如脉冲控制、快速分拣系统等。

清晰的诊断指示：每通道独立的 LED 指示灯让调试和排故变得异常简单。工程师无需连接编程器，只需看一眼模块面板，就能知道哪路输出有信号、哪路发生了故障(SF 灯亮)，大大缩短了停机时间。
