西门子 6ES5450-8FA12 模块：解决S5系统交流接触器/电磁阀驱动难题

描述

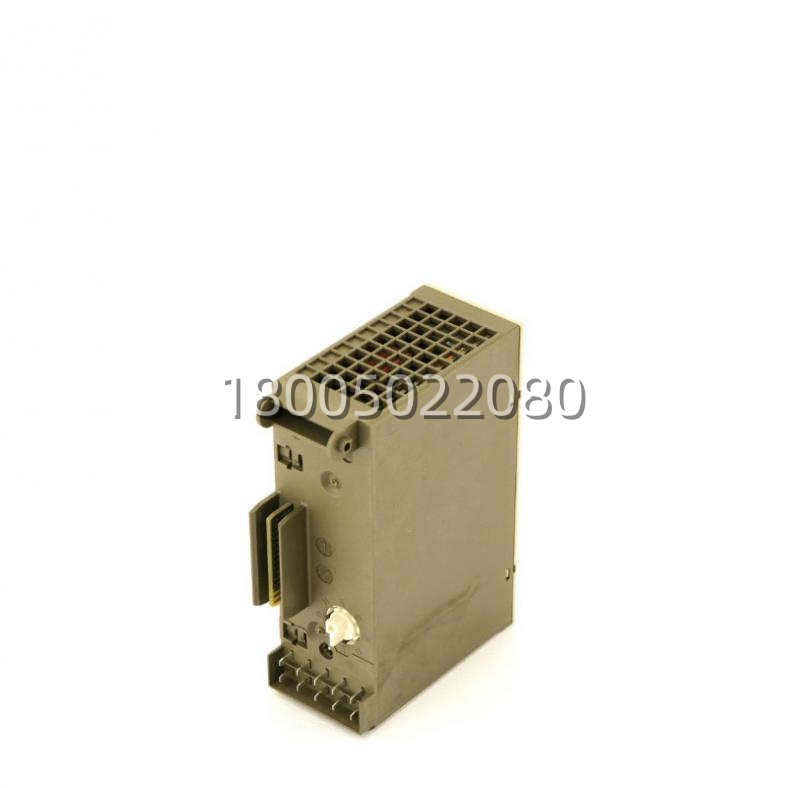

6ES5450-8FA12 产品概述

在工业自动化这片江湖里，西门子 6ES5450-8FA12 绝对是个“重量级”选手。作为 SIMATIC S5 家族中的高功率输出模块，它专为直接驱动高压交流负载而生。在许多重型机械、电力设施和老旧工厂中，大量的执行机构(如主电机接触器、大型气动阀、加热器)都工作在 110V AC 或 220V AC 电压下，且电流需求较大(超过0.5A)。普通的继电器模块寿命短、有火花，而小功率晶体管模块又带不动。6ES5450-8FA12 应运而生，它利用先进的双向晶闸管(Triac)技术，实现了无触点、大电流、高频率的交流开关控制。

6ES5450-8FA12 的核心价值在于其强大的驱动能力和智能化的自我保护。每个通道都能独立承受 2A 的持续电流，这对于直接驱动中型交流接触器线圈至关重要。更厉害的是，它集成了复杂的电子保护电路。当发生负载短路、过载或模块过热时，它能瞬间切断输出，并通过诊断信号通知 CPU，防止事故扩大。故障排除后，通常可自动复位，无需像传统熔断器那样更换熔芯。对于运行了几十年的老生产线，这种“皮实耐造”且“聪明”的模块是维持生产连续性的定海神针。市面上全新库存极少，遇到成色好的可得抓紧入手!

6ES5450-8FA12 技术规格

产品型号：6ES5450-8FA12

制造商：西门子 (Siemens)

产品类型：数字量输出模块 (Digital Output Module)

通道数量：8 点 (8 Channels)

额定负载电压：120V AC / 230V AC

允许电压范围：

120V AC 模式：85V AC 至 132V AC

230V AC 模式：170V AC 至 264V AC

频率范围：47Hz 至 63Hz

输出电流：

额定值：2.0 A / 通道 (Resistive load)

最大值：可能支持短时过载 (视具体散热条件)

总电流限制：约 8A – 10A (所有通道总和，需参考具体手册降额曲线)

开关元件：双向晶闸管 (Triac)

隔离方式：光电隔离 (通道组与背板总线之间)

保护功能：

电子短路保护 (Short-circuit protection)

过载保护 (Overload protection)

过热保护 (Thermal overload protection)

响应时间：

0 -> 1：典型值 < 1 ms (过零触发或随机触发，视具体设计，通常接近过零点导通以减少干扰)

1 -> 0：典型值 < 1 ms (电流过零时关断)

漏电流：< 1.5 mA (关闭状态下，Triac特性)

电压降：< 1.5 V – 2.0 V (满载时)

功耗：

背板总线：约 0.2 A (5V)

外部供电：由负载回路提供

工作温度：0°C 至 +60°C

存储温度：-40°C 至 +70°C

防护等级：IP20

安装方式：安装在 S5 基板单元 (Subrack) 或 ET 200U 基板上

主要特点和优势

说起这 6ES5450-8FA12 的优势，那真是“硬实力”满满。首先，大电流直驱，省掉中间商。这是它最大的卖点。2A 的输出能力意味着您可以直接用模块控制额定电流在 1.5A 以下的交流接触器线圈，无需再外接中间继电器进行转换。这不仅节省了购买继电器的成本，还节省了电柜空间，减少了接线工作量，更重要的是消除了继电器触点粘连、线圈烧毁等故障点，提高了系统可靠性。

其次，无触点长寿，静音无火花。采用 Triac 固态开关，没有机械磨损，理论开关寿命可达数亿次，远超机械继电器。同时，由于没有电弧产生，它不会产生电磁干扰 (EMI)，也不会引起爆炸性环境中的危险，非常适合频繁动作的场合(如快速循环的加热控制、高频启停的风机)。

再者，全方位电子保护，维护省心。传统的交流输出回路通常需要为每个通道或每组通道配置熔断器。一旦短路，不仅要停机查找故障，还要买熔芯更换。6ES5450-8FA12 内置的电子保护能在微秒级切断故障，保护自身和电网。故障消除后，许多情况下模块能自动恢复或通过软件复位，大大缩短了停机时间。面板上的 LED 指示灯还能清晰显示每个通道的输出状态和故障状态，让排查工作变得简单直观。
