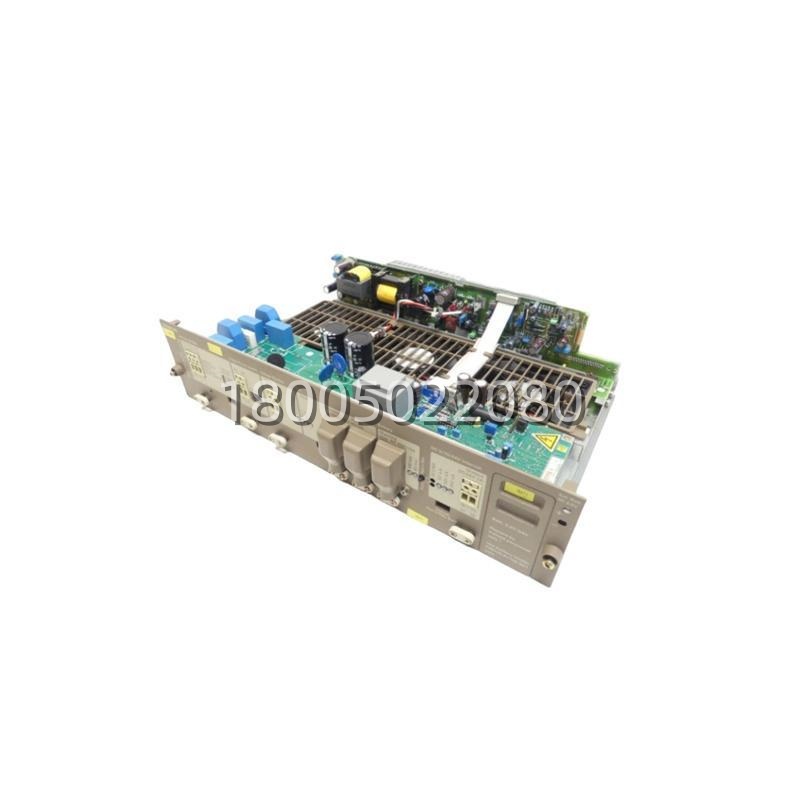

西门子 6ES5955-3LC41 电源模块产品简介

描述

🔍 深度解析：为什么它是大型系统的“定海神针”?

1. 澎湃动力，支撑庞大系统

与普通 S5-115U 电源(如 3A 输出)不同，6ES5955-3LC41 拥有惊人的 10A 5V 输出能力。这意味着它可以轻松驱动装满高性能 CPU、大量数字量/模拟量 IO 模块、通讯处理器(CP)和定位模块的 S5-155U 大型机架(9槽或18槽)。即使在全负载运行、所有继电器同时动作的极端情况下，它也能保证背板电压稳如泰山，防止 CPU 因电压跌落而复位或停机。

2. 双电压输入，全球通用

该模块支持 120V 和 230V 交流输入，适应性极强。无论是出口到北美的设备，还是国内及欧洲的工厂，无需更换电源模块，只需通过简单的跳线设置(或自动识别，视版本)即可适配当地电网。这大大减少了备件库存种类，降低了维护成本。

3. 数据安全，断电无忧

作为大型系统的核心，数据的完整性至关重要。6ES5955-3LC41 设计了专门的接口和电路，用于连接备用电池(通常通过外部电池盒 6ES5930-8MD11 或类似组件，部分配置可能集成电容缓冲)。当主电源意外中断时，它能无缝切换到备用电源，为 CPU 的 RAM 区域持续供电，确保程序、标志位、定时器当前值等关键数据不丢失。复电后，系统可从断点继续运行，无需重新初始化。

4. 多重保护，坚如磐石

工业现场电网环境复杂，波动、浪涌、干扰无处不在。6ES5955-3LC41 内置了完善的电子保护电路：

短路保护：输出端短路时自动切断，故障排除后自动恢复。

过载保护：负载超过额定值时限制输出或关断，防止模块烧毁。

过压/欠压保护：输入电压异常时拒绝工作，保护后端精密电子元件。

过热保护：温度过高时自动降额或停机，延长使用寿命。

🏭 典型应用场景

大型冶金生产线：钢铁厂的连铸、热轧、冷轧线，IO 点数成千上万，对电源稳定性要求极高。

化工与石油炼化：大型裂解装置、蒸馏塔控制，需要 24/7 不间断运行，断电可能导致严重安全事故。

火力/水力发电厂：机组协调控制系统(CCS)，处理海量模拟量数据，电源波动会导致调节失灵。

汽车制造冲压车间：大型多工位冲压机，瞬间负载变化大，需要电源具备极快的动态响应。

港口自动化码头：岸桥、场桥控制系统，环境恶劣(盐雾、震动)，需要高可靠性电源。

⚙️ 安装与维护贴士

安装位置：必须安装在 S5-155U/H 中央机架的最左侧槽位(Slot 1)，紧邻 CPU 槽位。

接线注意：输入端 L1/N/PE 接线务必牢固，使用合适线径(建议 2.5mm² 以上)。24V 辅助输出可用于给机架附近的传感器供电，但需注意总电流不要超标。

电池维护：如果使用了外部电池盒进行数据保持，请每年检查一次电池电压，及时更换老化电池，防止漏液腐蚀。

散热管理：虽然采用自然冷却，但务必保证电控柜内有良好的空气对流。定期清理模块散热片上的灰尘，防止过热保护动作。

状态指示：模块面板通常有 LED 指示灯(绿色表示 5V/24V 正常，红色表示故障)。日常巡检时务必确认绿灯常亮。
