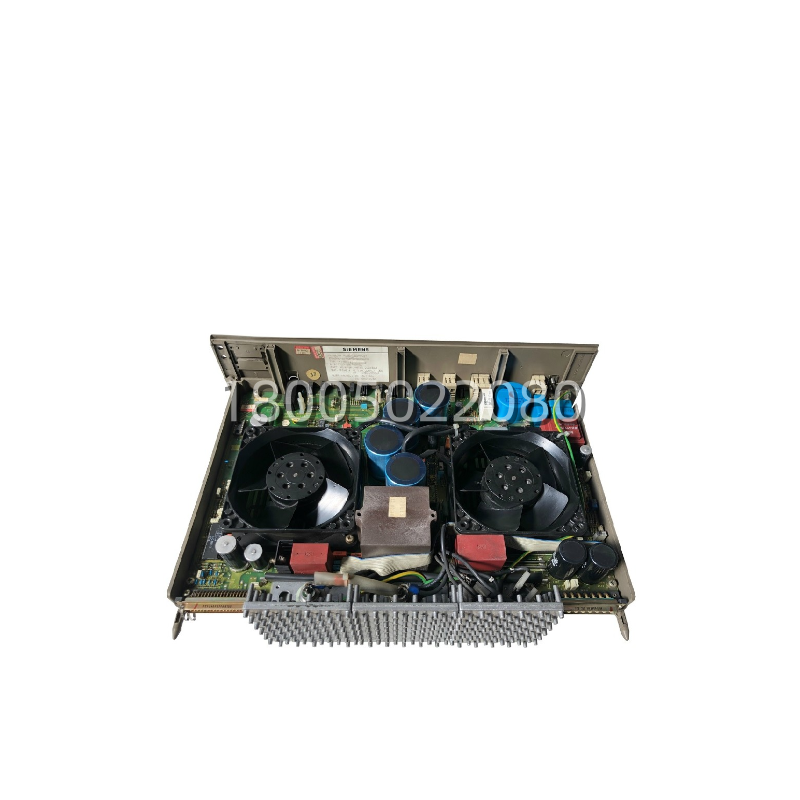

西门子 6ES5955-3LF11 S5-155U 专用电源模块 10A/20A大功率输出

描述

6ES5955-3LF11 产品概述

在自动化控制的江湖里，再强大的CPU也得有饭吃才能干活，这“饭”就是稳定的电源。对于S5-155U这种大型系统，普通的电源根本喂不饱它，必须请出西门子 6ES5955-3LF11 这位“大餐厨师”。它不仅仅是一个简单的变压器，而是一个精密的大功率开关电源模块，负责将现场的电网电压转换为S5系统内部所需的精确直流电压。

这块 6ES5955-3LF11 在整个自动化架构里扮演着“能量枢纽”的角色。它安装在S5-155U机架的左侧(通常是1号槽位，紧邻CPU或直接占用一个槽位)。它不仅为CPU 944/945/946/947/948等高性能处理器提供纯净的5V逻辑电源，确保指令执行不出错;还为机架上的大量数字量/模拟量I/O模块、通信处理器提供24V工作电源。值得注意的是，-3LF11 这个后缀表明它是一个标准型版本，内部没有集成断电保持用的缓冲电池。这意味着如果发生市电中断，CPU内的RAM用户程序和数据将会丢失(除非使用了EPROM卡存储程序)。因此，它常用于对断电保持要求不高，或者外部已配备UPS不间断电源的大型工厂场合。

6ES5955-3LF11 技术规格

产品型号：6ES5955-3LF11

制造商：西门子 (Siemens)

产品类型：开关电源模块 (Switching Power Supply)

所属系列：Simatic S5-955

适用系统：S5-155U (UR1/UR2机架)

安装位置：S5-155U 机架最左侧槽位 (Slot 1)

输入特性:

输入电压：85 V AC 至 264 V AC (宽范围交流输入) 或 90 V DC 至 300 V DC (直流输入)

频率：47 Hz 至 63 Hz

浪涌电流限制：内置，防止上电冲击

输出特性:

输出1 (逻辑): 5 V DC，最大电流 10 A (供CPU背板总线及模块逻辑电路)

输出2 (负载): 24 V DC，最大电流 20 A (供传感器、继电器、部分模块工作电)

总输出功率：约 150W – 200W (5V10A + 24V20A 理论值，实际受总功率限制，需查手册确认具体分配曲线，通常5V和24V不能同时达到最大值)

稳压精度：±5% 典型值

过载/短路保护：电子式保护，故障消除后自动恢复或需重启

缓冲特性:

内置电池: 无 (No Buffer Battery)。断电后输出电压立即消失，RAM数据不保持。

保持时间：0 ms (无缓冲)

指示灯:

5V OK (绿色): 5V输出正常

24V OK (绿色): 24V输出正常

Fault (红色): 过载、短路或内部故障

工作温度：0°C 至 60°C (降额使用可达更高，但建议不超过60°C)

存储温度：-25°C 至 70°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20

认证：CE, UL, CSA

(注：具体的电流分配比例、效率及保护特性需参考官方《SIMATIC S5 Power Supply 955》手册)

主要特点和优势

说起 6ES5955-3LF11 的好处，那可真得好好唠唠。首先，这模块的“宽电压适应”是一大亮点。无论是电压波动剧烈的老旧工厂电网，还是稳定的新厂区，它都能轻松应对85-264V的宽范围输入，无需手动切换电压档位，大大简化了安装调试过程，也减少了因接错电压烧毁电源的风险。

再者，6ES5955-3LF11 的“双路大电流输出”也是没谁了。它将5V逻辑电和24V负载电集成在一个模块内，不仅节省了机柜空间，还保证了两种电压之间的同步性和稳定性。5V输出专为S5背板总线优化，纹波极小，确保CPU和通讯模块运行稳定;24V输出电流充沛(高达20A)，可直接驱动大量现场传感器和小型继电器，减少了外部24V电源的需求，降低了系统成本。对于S5-155U这种拥有21个槽位、可能插满高功耗模块的大型机架，这种大功率电源是必须的。

还有不得不提的一点，就是这货的“高可靠性与保护功能”。虽然它是无电池版，但在电气保护上一点不含糊。内置的电子式过载保护和短路保护能在毫秒级时间内切断输出，防止故障扩大损坏昂贵的CPU或I/O模块。一旦故障排除(如短路线移除)，它通常能自动恢复或只需简单重启即可正常工作。对于不需要断电保持的应用场景，这种“纯粹”的设计反而减少了电池维护的麻烦(不用定期换电池)，降低了长期运维成本。
