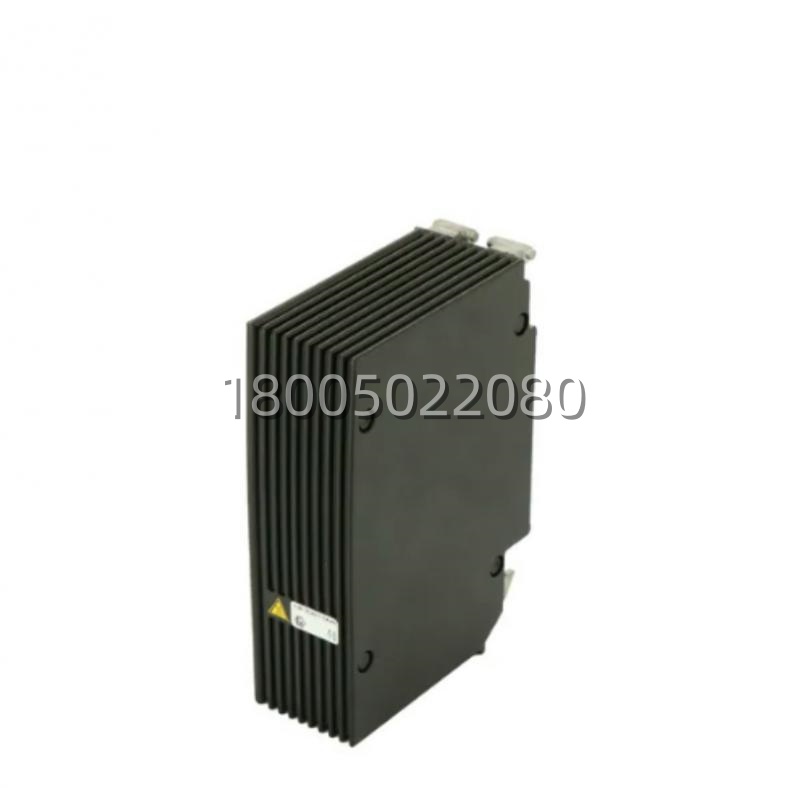

西门子 6ES7138-7EA01-0AA0 ET 200SP 安全电源模块 PM-E F

描述

6ES7138-7EA01-0AA0 技术规格

产品型号：6ES7138-7EA01-0AA0

制造商：SIEMENS (西门子)

产品类型：安全电源模块 (Safety Power Supply Module PM-E F)

所属系列：SIMATIC ET 200SP

输入电压范围：24V DC (20.4 – 28.8 V)

输出电压：跟随输入或特定安全电压 (取决于具体接线模式，通常用于为 F-DI/F-DO 供电)

额定输出电流：10 A

短路保护：电子式，可复位

诊断功能：电压缺失、短路、过载报警

安全等级：IEC 61508 SIL 3. ISO 13849 PL e, Category 4

响应时间：< 10 ms (切断时间)

工作温度：-20°C 至 +60°C (水平安装)

存储温度：-40°C 至 +85°C

相对湿度：10% 至 95% (非冷凝)

尺寸规格：宽度 35 mm (标准 ET 200SP 外形)

绝缘测试：500 V AC (安全回路与逻辑回路隔离)

6ES7138-7EA01-0AA0 产品概述

在工控安全的江湖里，普通电源就像是个送水的，有水就行;但 6ES7138-7EA01-0AA0 这位，那是送“救命水”的!作为西门子 ET 200SP 家族中专为故障安全系统(Fail-Safe System) 打造的电源模块，6ES7138-7EA01-0AA0 的核心任务不仅仅是供电，更是确保在危险发生时，安全回路能可靠地切断动力源。它不仅仅是一个变压器或整流器，它是整个安全链路的“守门员”。

6ES7138-7EA01-0AA0 的设计初衷，就是为了满足最高等级的安全标准(SIL 3 / PLe)。它能实时监控输出电压和电流，一旦检测到短路、过载或者输入电压异常，它能在毫秒级时间内切断输出，并立即向 CPU 发送诊断信号，触发安全停车程序。对于负责 ESD(紧急停车系统)或安全门联锁的工程师来说，6ES7138-7EA01-0AA0 的存在意味着双重保险：既保证了正常时的稳定供电，又确保了故障时的绝对安全。在那些一旦误动作就会造成人员伤亡或设备损毁的场合，6ES7138-7EA01-0AA0 就是那个让你夜里睡得踏实的“黑脸包公”，绝不含糊。

主要特点和优势

说到 6ES7138-7EA01-0AA0 的绝活，首推它那硬核的电子短路保护(Electronic Short-Circuit Protection)。传统的熔断器(保险丝)断了得换，还得停机找备件，麻烦得要死。6ES7138-7EA01-0AA0 内置了智能电子保护电路，遇到短路瞬间切断，故障排除后自动或手动复位，无需更换任何部件。这不仅减少了维护成本，更大大缩短了停机时间。对于连续生产的化工厂或电厂，这一项功能省下的钱，恐怕够买好几块模块了。

再一个亮点，是它严苛的安全认证(Safety Certification) 和诊断能力(Diagnostic Capability)。6ES7138-7EA01-0AA0 通过了 TÜV 认证的 SIL 3 和 ISO 13849 PL e 等级，这意味着它的硬件和固件都经过了极其严苛的失效模式分析。它不是“大概齐”的安全，而是数学上可证明的安全。同时，它能通过背板总线将详细的诊断信息(如“通道 A 短路”、“输入电压过低”)实时传送给 CPU，让操作员在 HMI 上一眼就能看到哪里出了问题。这种透明度，让故障排查变得像查快递物流一样简单，彻底告别了拿着万用表满柜子测电压的苦日子。

此外，6ES7138-7EA01-0AA0 的安装和维护也是极度人性化。它采用 ET 200SP 标准的 Push-in 直插式接线，接线效率极高。模块支持热插拔(Hot Swapping)，在系统运行中(当然，是在安全允许的前提下)可以直接更换故障模块，CPU 会自动识别并恢复配置。其紧凑的 35mm 宽度，节省了宝贵的控制柜空间。而且，它与所有的 ET 200SP F-Module(如 F-DI, F-DO)完美兼容，组成了无缝的安全生态系统。有了 6ES7138-7EA01-0AA0.你的安全回路就不再是拼凑的积木，而是一整块坚不可摧的钢板。
