西门子 ET200B 系列 6ES7141-1BF30-0XB0 技术参数与应用实录

描述

6ES7141-1BF30-0XB0 技术规格

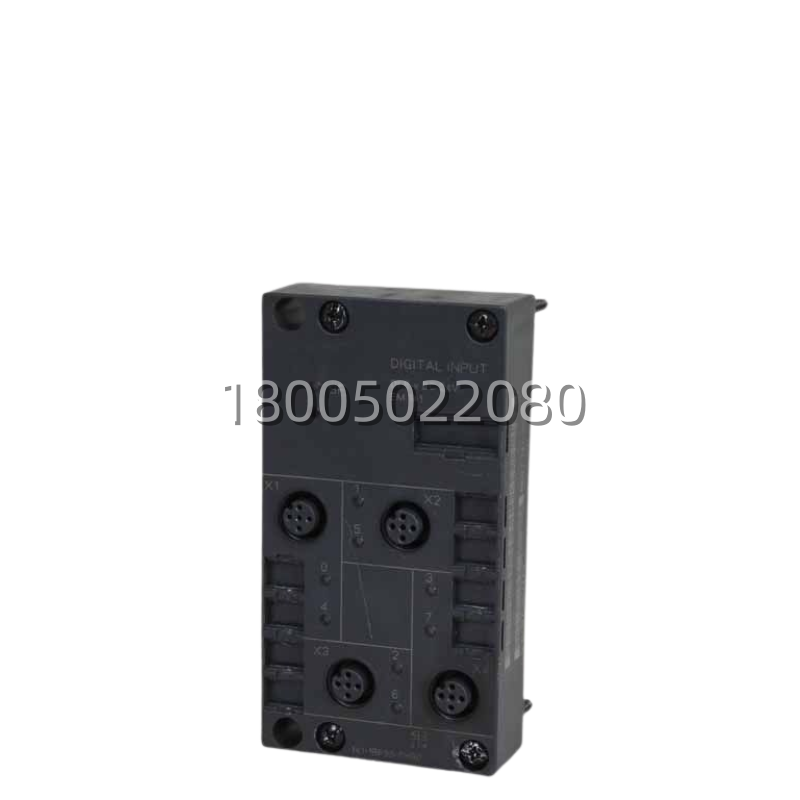

产品型号：6ES7141-1BF30-0XB0

制造商：西门子 (Siemens)

产品类型：数字量输入模块 (Digital Input Module)

所属系列：SIMATIC ET200B

通道数量：8 通道

输入信号类型：24 V DC (P-switching / 源型输入)

额定负载电压：24 V DC (L+)

输入电流：典型值 5 mA (每通道)

信号“0”电压范围：-3 V 至 +5 V

信号“1”电压范围：+13 V 至 +30 V

输入延迟时间：可参数化 (典型值 0.5ms – 20ms)

电气隔离：是 (通道组与背板总线隔离，500V AC)

工作温度：-25 °C 至 +70 °C

防护等级：IP65 (外壳密封)

安装方式：导轨安装或直接机器安装

尺寸：约 140 x 48 x 47 mm (含外壳)

6ES7141-1BF30-0XB0 产品概述

在自动化控制的江湖里，有些东西虽然老了，但那是真的经摔打，越老越香。今天咱要聊的这位“老炮儿”，就是西门子家族里的6ES7141-1BF30-0XB0.这可不是那些娇滴滴的新款模块，它是经典的SIMATIC ET200B分布式I/O系统中的数字量输入模块，专门负责在那些灰尘大、油污多、震动强的恶劣现场，把各种限位开关、按钮、接近传感器的状态，稳稳当实地传回给PLC。

很多年轻工程师可能觉得ET200B过时了，但在很多运行了十几二十年的老厂子里，6ES7141-1BF30-0XB0依然是定海神针。它最大的特点就是那个铁疙瘩一样的外壳，防护等级直接干到了IP65.这意味着什么?意味着您把它直接装在机床旁边、传送带底下，甚至稍微淋点水、吃点灰，它都毫发无损，照样干活。作为ET200B的一员，它不需要额外的控制柜，直接上墙或者上导轨，省去了大量的布线成本和柜体空间。无论您是搞冶金、矿山、还是老式汽车生产线，只要您的系统里还有ET200B的身影，6ES7141-1BF30-0XB0就是您维持生产、进行备件替换的绝对刚需。它的存在，就是为了证明：简单、皮实、耐用，才是工业品的硬道理。

主要特点和优势

说到6ES7141-1BF30-0XB0的能耐，那真得好好掰扯掰扯。首先，它的“抗造”能力是最大亮点。在这个满世界都在推IP20柜内安装的时代，6ES7141-1BF30-0XB0这种IP65防护等级的模块简直就是异类中的强者。它自带铸铝或高强度塑料外壳，密封性极佳，防尘防水防油，根本不需要您再花钱建个控制房把它供起来。对于环境恶劣的现场，这一条就能帮您省下巨额的基建费用。

其次，这模块的接线和维护极其方便。它采用预制的M12或M23连接器(具体视版本和配套电缆而定)，或者直接的弹簧/螺钉端子，接线速度快，而且接触可靠。即使是在光线昏暗、空间狭窄的现场，老师傅们也能摸着黑把线接好。它的诊断功能虽然不如新款那么花哨，但胜在直观可靠，每个通道都有LED指示灯，红绿一目了然，故障排查不用猜谜。

再一个，不得不提它的兼容性。6ES7141-1BF30-0XB0通过PROFIBUS-DP接口与上位机通信，这可是工业界最成熟的协议之一。它能无缝接入几乎所有的西门子S7-300/400甚至新款S7-1500系统(通过DP网关)。对于老厂改造，您不需要把整个系统推翻重来，只需保留原有的ET200B站，换上这块6ES7141-1BF30-0XB0.就能让老树发新芽，继续服役十年八年。最后，它的宽温设计(-25到70度)让它能在东北的寒冬和南方的酷暑中稳定运行，这种对环境的不挑剔，正是工业现场最需要的品质。
