西门子 6ES7193-6BP00-0BA0 技术参数与TIA Portal硬件组态指南

描述

6ES7193-6BP00-0BA0 技术规格

产品型号： 6ES7193-6BP00-0BA0

制造商：西门子 (Siemens)

产品类型：基础单元 (BaseUnit, BU)

所属系列：SIMATIC ET 200SP

具体型号描述：BU15-P16+A0+2B, Type A0

尺寸 (WxHxD)：15mm x 117mm x 113mm (含连接器深度)

颜色标识：CC0 (浅灰色)，用于防错配

接线技术：直插式弹簧端子 (Push-in spring-loaded terminals)

导线连接能力：

刚性导线：0.25 mm² 至 2.5 mm²

柔性导线 (带套管)：0.25 mm² 至 2.5 mm²

柔性导线 (不带套管)：0.25 mm² 至 1.5 mm²

AWG：24 至 14

剥线长度：9 mm

额定绝缘电压：250 V

额定工作电流：10 A (取决于具体端子和应用，通常受限于模块)

电位桥接方式：内部桥接至左侧相邻基座 (Left-bridged)

辅助触点 (AUX)：无 (Type A0特征)

插槽数量：1个 (用于安装一个ET200SP I/O模块)

防护等级：IP20

工作环境温度：0°C 至 +60°C (垂直安装)

存储温度：-40°C 至 +70°C

机械寿命：插拔次数 > 50次 (模块与基座之间)

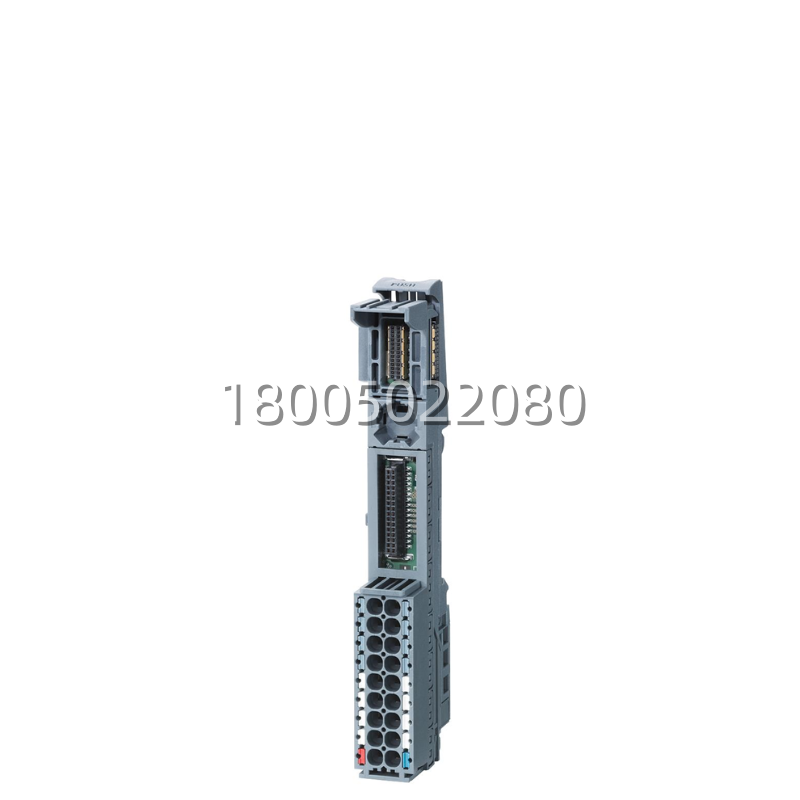

6ES7193-6BP00-0BA0 产品概述

在SIMATIC ET 200SP这个高度灵活的分布式IO系统中，如果说信号模块是负责处理数据的“大脑”，那么BaseUnit(基座单元)就是承载大脑并连接神经(现场线缆)的“躯干”。 6ES7193-6BP00-0BA0 正是这一家族中最经典、最常用的“标准躯干”——Type A0型基座。今儿个老姜我就给大伙儿好好唠唠这位让接线变得像插U盘一样简单的“连接大师”—— 6ES7193-6BP00-0BA0.

这 6ES7193-6BP00-0BA0 的核心设计理念就是“快”和“简”。它采用了西门子专利的直插式(Push-in)接线技术。这意味着，你只需要把剥好皮的导线直接插进孔里，听到“咔哒”一声，连接就完成了!完全不需要螺丝刀去拧，不仅接线速度提升了几倍，而且避免了因扭矩不均导致的接触不良或断线风险。更妙的是，更换模块时，只需按下释放按钮拔出信号模块，基座和现场接线纹丝不动，真正实现了“免工具维护”。

作为Type A0型， 6ES7193-6BP00-0BA0 有着明确的定位：它是为标准的15mm宽信号模块(如数字量输入/输出、模拟量输入/输出等)设计的。它的名字“BU15-P16+A0+2B”里藏着玄机：“BU15”代表15mm宽，“P16”代表16个接线点(对应标准模块的引脚)，“A0”代表没有辅助端子(AUX)，“2B”代表它有2个额外的电位桥接排(用于电源分配)。最关键的是它的“左侧桥接”特性：它内部自带金属桥接片，能自动从左边的基座获取电源电位(L+和M)。这意味着你在组态一个站点时，只需要在最左边的电源模块处接一次电源线，后面的 6ES7193-6BP00-0BA0 就能自动“串联”取电，省去了大量跨接线的麻烦，让柜内布线清爽得像艺术品。

此外，它还引入了颜色码(Color Code)机制。 6ES7193-6BP00-0BA0 是浅灰色(CC0)，你必须搭配同样颜色码的信号模块(如6ES7131-6BF00-0BA0)。如果强行插入颜色不匹配的模块，物理上是插不进去的。这种防呆设计彻底杜绝了因模块型号错误导致的硬件损坏或系统故障。对于搞工程的人来说， 6ES7193-6BP00-0BA0 不仅仅是一个底座，它是提升工程效率、降低维护成本、确保系统可靠性的秘密武器。
