西门子 ET200SP 系列 6ES7193-6AR00-0AA0 技术参数与选型实录

描述

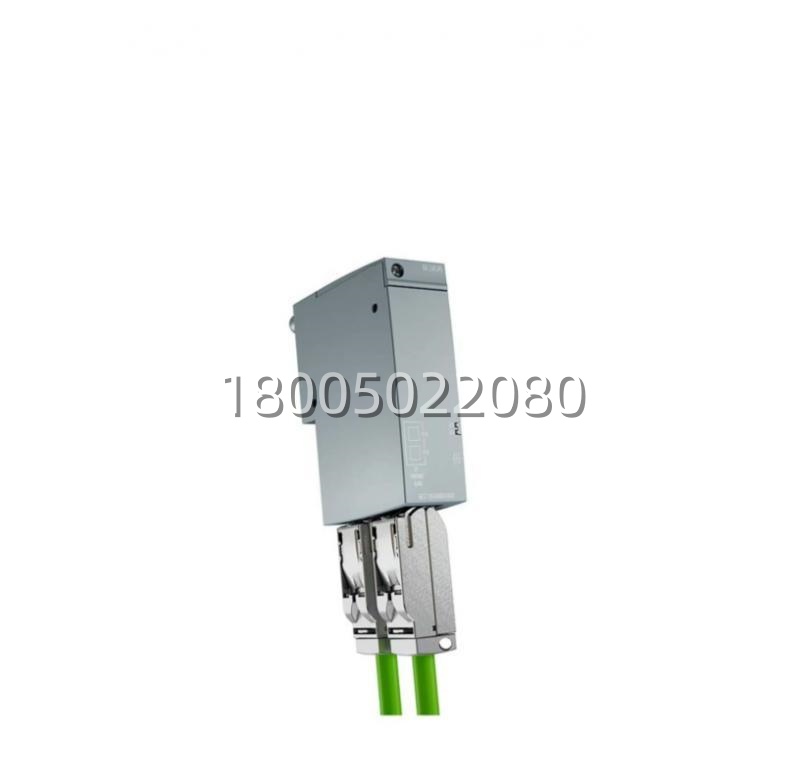

产品型号：6ES7193-6AR00-0AA0

制造商：西门子 (Siemens)

产品类型：总线适配器 (Bus Adapter)

所属系列：SIMATIC ET200SP

功能简称：BA 2xRJ45

适用接口模块：IM 155-6 PN (所有版本，包括标准型、高性能型、冗余型等)

通信接口：2 x RJ45 插座 (Female)

传输介质：标准以太网电缆 (CAT5e/CAT6/CAT6A)，带RJ45接头

传输速率：

10 Mbps (Half/Full Duplex)

100 Mbps (Half/Full Duplex，自动协商)

支持的拓扑结构：

线型 (Line)：通过两个端口手拉手连接前后站点

星型 (Star)：一个端口接上级交换机，另一个端口空闲或接其他设备

树型 (Tree)：灵活组合

最大电缆长度：

100 Mbps：最长 100米 (使用CAT5e/CAT6)

10 Mbps：最长 100米 (理论上可更长，但受PROFINET周期限制)

工作温度：-20 °C 至 +60 °C

存储温度：-40 °C 至 +70 °C

安装方式：直接插拔于IM 155-6 PN接口模块左侧

防护等级：IP20 (安装后)

尺寸：

宽度：20 mm

高度：69.5 mm

深度：59 mm

重量：约 46 g

LED指示灯：无 (状态指示由IM 155-6 PN模块上的LED提供)

特殊功能：

支持MRP (Media Redundancy Protocol) 媒体冗余协议 (需配合支持MRP的IM和主站)

坚固的金属外壳屏蔽，抗干扰能力强

6ES7193-6AR00-0AA0 产品概述

在自动化控制的江湖里，PROFINET网络就像人体的神经系统，而总线适配器则是神经末梢的“关节”。今天咱要聊的这位“灵活关节”，就是西门子家族里的6ES7193-6AR00-0AA0.这可不是普通的网线接头，它是SIMATIC ET200SP系统中专门用于PROFINET通信的总线适配器(BA 2xRJ45)，安装在接口模块IM 155-6 PN上，提供两个标准的RJ45网口。

很多工程师在使用ET200SP时，面对不同的现场布线环境发愁：有的地方需要手拉手串联，有的地方需要星型连接，有的地方需要冗余。如果选错了适配器，要么得加交换机增加成本，要么布线绕来绕去像盘丝洞。6ES7193-6AR00-0AA0的出现就是为了解决这个痛点。它自带两个RJ45口，让您能像搭积木一样灵活构建网络。您可以把它当成交换机的延伸，前一个站点的出线直接插到它的第一个口，第二个口再连到下一个站点，形成完美的线型拓扑，省去了中间交换机。或者在控制柜内，一个口接主交换机，另一个口备用或接本地设备。它支持10/100Mbps自适应，兼容市面上绝大多数标准网线，无需专用工具即可快速插拔。无论是搞大型物流分拣、汽车焊装线，还是食品包装线，只要您的ET200SP走的是PROFINET协议，6ES7193-6AR00-0AA0就是您网络连接中最灵活、最可靠的那个“万能插头”。

主要特点和优势

说到6ES7193-6AR00-0AA0的能耐，那真得好好掰扯掰扯。首先，它的“双口灵活性”是最大亮点。相比单口适配器，它多出的一个端口不仅仅是数量的增加，更是拓扑结构的解放。您可以轻松实现“手拉手”级联，大大减少了交换机的数量和光纤/网线的铺设长度，降低了系统成本和故障点。对于大型工厂，这意味着能省下成千上万的布线成本。

其次，这模块的“兼容性与便捷性”极强。它使用标准的RJ45接口，意味着您可以用任何一根标准的成品网线(Patch Cable)进行连接，无需像老式PROFIBUS那样剥线、拧螺丝、调终端电阻。现场维护时，拔下来换一根线只需几秒钟，极大地缩短了停机时间。而且，它支持10/100Mbps自适应，无论上层网络是百兆还是千兆(向下兼容)，它都能自动匹配最佳速率，无需人工干预。

再一个，不得不提它的“坚固与抗干扰”。虽然体积小，但它采用了金属屏蔽外壳，能有效抵御工业现场的电磁干扰(EMI)，保证PROFINET实时数据的稳定传输。配合IM 155-6 PN的LED诊断，您可以快速判断是网络断了还是模块坏了。最后，它支持MRP媒体冗余协议，当与支持的接口模块和主站配合时，能构建环网，实现200ms内的故障切换，为关键生产线提供电信级的可靠性。
