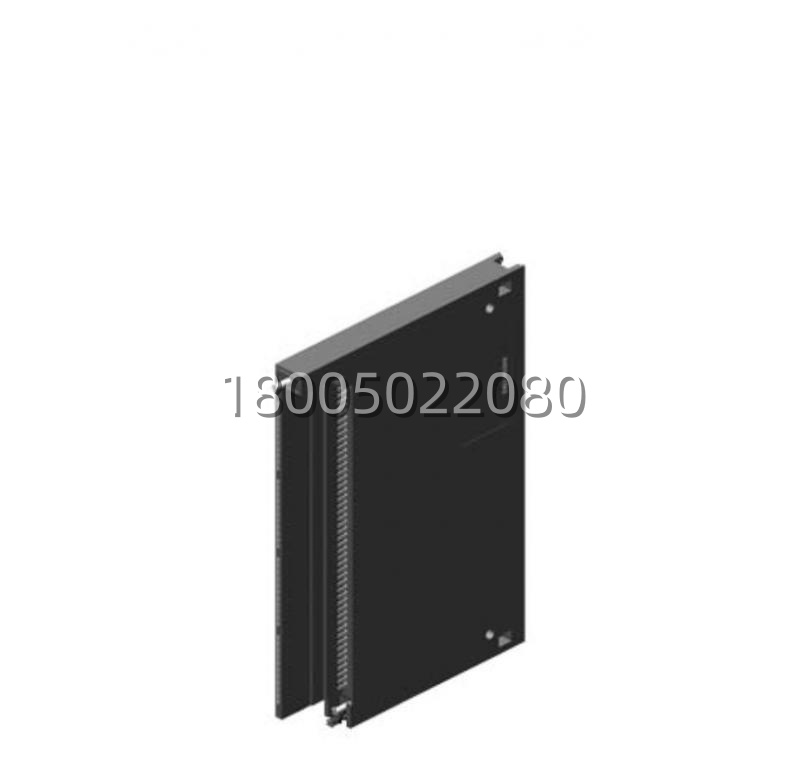

6ES7450-1AP01-0AE0 产品概述
在大型自动化系统中，主CPU(如CPU 416/417)虽然强大，但当面对极高频率的脉冲计数、毫秒级的定位控制或复杂的独立闭环调节时，往往会占用大量扫描周期，导致整体系统响应变慢甚至丢包。西门子 6ES7450-1AP01-0AE0 (FM 450-1)正是为了解决这一痛点而生的智能功能模块。它是SIMATIC S7-400系列中的高端Function Module，内置了独立的微处理器和存储器，相当于一个嵌入在S7-400机架中的小型专用PLC。
这款 6ES7450-1AP01-0AE0 的核心价值在于“卸载”与“专精”。它将高速计数、频率分析、凸轮控制、位置设定值生成以及PID闭环控制等耗时任务从主CPU中剥离出来，由自己的处理器独立执行。这意味着无论主CPU多么繁忙，FM 450-1都能保证微秒级的响应速度和极高的计数精度。它支持多达5个通道的多功能配置(可混合定义为计数器、频率计或闭环控制通道)，并通过MPI/DP接口与主CPU交换数据(如设定值、实际值、状态字)。对于包装机械、印刷设备、机床加工等对速度和精度有极致要求的行业，6ES7450-1AP01-0AE0 是提升系统性能、简化主程序结构的秘密武器。
6ES7450-1AP01-0AE0 技术规格
产品型号：6ES7450-1AP01-0AE0
制造商：西门子 (SIEMENS)
产品类型：功能模块 (FM 450-1)
适用系列：SIMATIC S7-400
处理器：内置独立微处理器
工作存储器 (Work Memory)：8 MB (其中 4 MB 用于用户程序/功能逻辑，4 MB 用于数据)
装载存储器 (Load Memory)：可扩展 (通过Micro SD卡或RAM卡，具体视固件版本)
通道数量：最多5个多功能通道 (可灵活配置为计数器、频率计或闭环控制)
计数频率：
单通道最高：取决于编码器类型，通常可达 500 kHz (TTL) 或更高 (正弦波)
多通道组合：总频率受处理器能力限制，但远高于普通IO模块
功能模式：
连续计数 / 周期性计数
频率测量 / 转速测量
凸轮控制 (Camming) – 电子凸轮
位置控制 (Point-to-Point)
PID闭环控制 (温度、压力、流量等)
接口数量：
MPI/DP 接口 (X1): 12 Mbps, 用于与S7-400背板通讯及参数下载
本地I/O接口：通过前连接器连接编码器、传感器和执行器
最大输入电压：24V DC (编码器/传感器电源)
输出类型：数字量输出 (用于触发、报警等)，具体点数视配置而定
通信功能：与主CPU进行数据块交换 (Data Block Exchange)，支持中断驱动
供电电压：24V DC (20.4 – 28.8 V)
电流消耗：
5V背板电流：约 300mA – 500mA (因内置处理器，功耗较高)
24V外部电流：取决于负载和编码器数量
尺寸 (宽x高x深)：约 50mm x 290mm x 215mm (占用S7-400机架2个槽位宽度)
重量：约 0.8 kg
工作温度：0℃ 至 60℃ (垂直安装)
防护等级：IP20
组态软件：STEP 7 V5.4 + HSP 261 或更高版本 (需安装特定硬件支持包)
主要特点和优势
提到 6ES7450-1AP01-0AE0 的优势，首当其冲就是它的“独立处理能力”。与普通I/O模块依赖CPU轮询不同，FM 450-1拥有自己的“大脑”。它可以独立执行复杂的计数逻辑、比较判断和PID算法，只有在需要更新设定值或报告异常时才与主CPU通讯。这种架构极大地减轻了主CPU的负担，使其能专注于上层逻辑、通讯和人机交互，从而提升了整个系统的实时性和稳定性。特别是在多轴同步或高速生产线中，这种独立性是保证精度的关键。
另一个核心亮点是它的“多功能通道灵活性”。一块 6ES7450-1AP01-0AE0 提供5个通道，每个通道都可以单独组态为计数器、频率计或闭环控制器。例如，您可以将3个通道用于高速计数(监控三个电机转速)，1个通道用于频率分析(监测振动)，另1个通道用于PID控制(调节加热温度)。这种“一模块多用”的特性大大节省了机架槽位和硬件成本，同时简化了布线。其支持的凸轮控制功能更是包装和印刷行业的福音，能通过软件精确模拟机械凸轮曲线，实现无磨损、高柔性的同步运动。
此外，该模块具备强大的诊断和易用性。通过STEP 7软件，工程师可以方便地下载功能块、监控通道状态、读取诊断信息。模块面板上的LED指示灯清晰显示运行、故障和通道状态。其坚固的设计和抗干扰能力使其能在恶劣的工业环境中长期稳定运行。对于追求极致性能、希望优化系统架构的工程师来说，6ES7450-1AP01-0AE0 是S7-400系统中不可或缺的高级组件。
