运动控制专家 6ES7451-3AL00-0AE0 支持增量/绝对值编码器 电子凸轮功能

描述

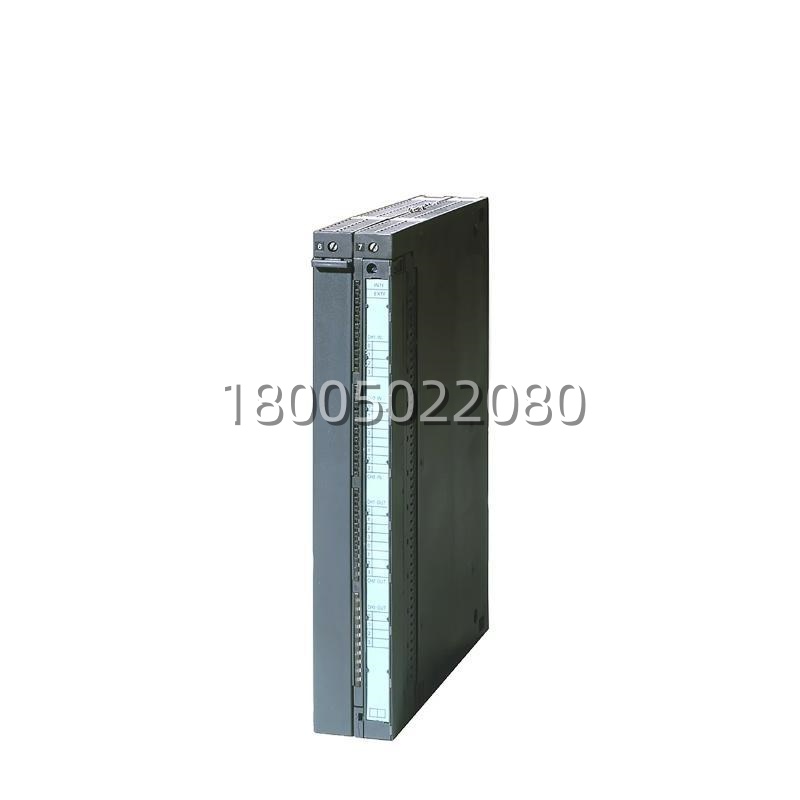

6ES7451-3AL00-0AE0 产品概述

在高端工业自动化领域，SIMATIC S7-400 PLC不仅擅长逻辑控制，更通过功能模块(FM)扩展了强大的运动控制能力。6ES7451-3AL00-0AE0 (FM 451) 正是这一系列中的明星产品，一款高性能的智能定位模块。它专为需要高动态响应、高精度定位以及多轴协调控制的复杂应用而设计，广泛应用于包装、印刷、纺织、金属加工及汽车制造等行业。

6ES7451-3AL00-0AE0 的核心优势在于其“智能化”与“独立性”。不同于普通的数字量输出模块仅能发送脉冲，FM 451内部集成了强大的微处理器和专用的定位控制固件。用户只需通过STEP 7软件配置参数并调用标准功能块(FB)，即可轻松实现复杂的运动曲线规划。模块支持3个完全独立的定位通道，每个通道均可连接不同类型的驱动器和编码器，互不干扰。它能够自动执行回参考点、绝对/相对定位、同步运行、电子齿轮及电子凸轮等高级功能。由于定位逻辑在模块内部执行，主CPU仅需在任务开始和结束时进行交互，这使得系统即使在处理大量定位任务时，CPU的扫描周期依然保持稳定，不会因高频脉冲处理而过载。对于追求极致效率和精度的现代化生产线，6ES7451-3AL00-0AE0 是构建高性能运动控制系统的基石。

6ES7451-3AL00-0AE0 技术规格

产品型号：6ES7451-3AL00-0AE0

制造商：SIEMENS (西门子)

产品类型：功能模块 (Function Module – FM 451 Positioning)

所属系列：SIMATIC S7-400

通道数量：3个独立定位通道

输出信号类型：

脉冲/方向 (Pulse/Direction)

正交脉冲 (A/B phase)

CW/CCW (顺时针/逆时针)

最大输出频率：500 kHz (每通道)

编码器接口：

支持增量式编码器 (TTL/HTL)

支持绝对值编码器 (SSI, Hiperface, EnDat等，需具体配置)

最大输入频率：500 kHz (用于编码器反馈)

定位功能：

回参考点 (多种模式：主动/被动碰限位，零脉冲等)

绝对/相对定位

连续路径运行

叠加运行

电子齿轮/电子凸轮 (基本功能)

速度控制/压力控制 (需配合相应驱动器)

诊断功能：

断线监测 (编码器/电机)

限位开关监控

跟随误差监控

硬件故障自诊断

接口：

前连接器：48针 (需配专用前连接器，如 6ES7392-1AM00-0AA0 或专用端子板)

外部编码器/驱动器连接：通过屏蔽电缆直接连接

供电电压：24 V DC (背板总线 + 外部负载电源)

功耗：典型 5 W (不含负载)

工作温度：0 °C 至 +60 °C

防护等级：IP20

尺寸：单宽模块 (Single Width)

重量：约 0.4 kg

编程软件：STEP 7 V5.x (含FM 451配置包)，部分支持TIA Portal (需检查版本兼容性)

主要特点和优势

说到 6ES7451-3AL00-0AE0 的厉害之处，首当其冲的就是它的“智能卸载”能力。在传统的PLC运动控制中，高速脉冲的产生和编码器信号的计数往往占用大量的CPU资源，导致扫描周期变长，影响其他逻辑任务的执行。而FM 451将这一切都揽在了自己怀里：它内部拥有独立的处理器，能够以微秒级的速度处理闭环控制算法。CPU只需发送一个“移动到位置X”的命令，剩下的加速、减速、匀速、位置比较、误差修正全由FM 451自主完成。这种架构不仅释放了CPU算力，还保证了定位任务的实时性和确定性，即使CPU处于高负荷状态，定位精度也毫不动摇。

再一个就是它的“全能适配”性。6ES7451-3AL00-0AE0 对编码器和驱动器的支持非常广泛。无论是常见的TTL/HTL增量编码器，还是高精度的SSI、Hiperface绝对值编码器，它都能直接对接，无需额外的转换模块。输出信号格式灵活可选(脉冲/方向、A/B相、CW/CCW)，能兼容市面上绝大多数伺服驱动器和步进驱动器。此外，它还提供了丰富的数字量输入/输出接口，可直接连接限位开关、原点开关、使能信号等，简化了外部接线。对于复杂的同步应用，它支持基本的电子齿轮和凸轮功能，能够通过软件定义主轴与从轴的关系，替代昂贵的机械凸轮机构，大大提升了设备的柔性化生产能力。

从工程开发角度看， 6ES7451-3AL00-0AE0 的配置极其便捷。西门子提供了专用的配置工具(集成在STEP 7中)，用户通过图形化界面即可完成参数设置(如加减速时间、最大速度、电子齿轮比等)，无需编写底层代码。系统自动生成背景数据块和功能块，用户只需在OB或FC中调用这些标准块即可。这种“参数化+标准化”的开发模式，显著缩短了项目调试周期，降低了维护难度。即使现场工程师更换，也能快速上手，确保生产线的持续高效运行。
