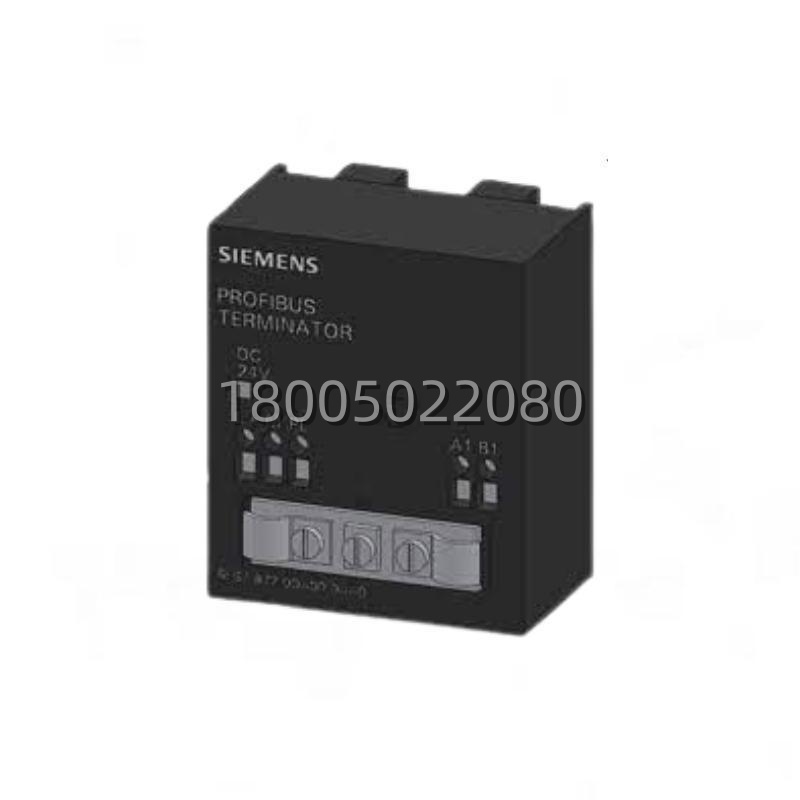

西门子 6ES7972-0DA00-0AA0：PROFIBUS-DP/MPI网络必配的抗干扰神器

描述

6ES7972-0DA00-0AA0 产品概述

在工业自动化这片江湖里，现场总线就是系统的“神经网络”，而神经的两端要是没处理好，信号就会像回声一样乱窜，导致大脑(PLC)听不清指令。今天咱聊的这位主角——西门子 6ES7972-0DA00-0AA0.正是西门子PROFIBUS家族中一位看似不起眼却至关重要的“守门员”，学名叫有源总线终端器(Active Bus Terminator)。这玩意儿可不是简单的两个电阻，它是专门安装在PROFIBUS网段首尾两端，用来匹配线路阻抗、吸收残余信号、防止信号反射的关键组件。

很多老法师都知道，西门子 6ES7972-0DA00-0AA0 在那些对通信稳定性要求极高的厂子里，地位那是相当稳固。在化工、电力、冶金这些厂区广阔、电磁环境复杂的行业，PROFIBUS-DP网络往往因为距离长、节点多，容易出现信号反射问题。一旦末端没有正确安装终端器，或者使用了无源终端器而在断电后失效，整个网段的通信就会频繁报错、丢包，甚至瘫痪。6ES7972-0DA00-0AA0 的存在，就是为了解决这个问题。它像是一个不知疲倦的“吸波材料”，将传输到线路末端的信号能量完全吸收，确保信号波形干净利落，不产生任何回波干扰。

别看它外观小巧，采用标准的SUB-D 9针接口，直接插在总线连接器上或作为独立模块使用，但肚子里的“武功秘籍”可不少。6ES7972-0DA00-0AA0 是“有源”的，这意味着它需要外部24V供电。为什么要供电?因为当总线上的主站或从站断电维护时，普通的无源终端器(集成在连接器里的)会随之失效，导致总线阻抗失配，影响其他正在运行的站点。而6ES7972-0DA00-0AA0 即使在其他设备断电的情况下，只要它自己通电，就能始终保持终端电阻接入，保证总线网络的完整性。对于许多还在依赖S7-300/400 PLC维持生产的工厂来说，找到一块功能完好、供电稳定的6ES7972-0DA00-0AA0.就是给整个通信网络吃了一颗定心丸。懂行的都知道，这就是妥妥的“硬通货”，手里有货，心里不慌!

注：该型号在某些渠道可能被视为经典款或逐步被新型号替代，但在存量市场中依然是维护老系统的首选。

6ES7972-0DA00-0AA0 技术规格

产品型号：6ES7972-0DA00-0AA0

制造商：Siemens (西门子)

产品类型：有源总线终端器 (Active Bus Terminator)

所属系列：SIMATIC S7 / PROFIBUS DP / MPI

输入电压：24 VDC (20.4 – 28.8 V)

功耗：典型值 < 1 W

电阻值：220 Ω (精确匹配RS485/PROFIBUS特性阻抗)

接口类型：SUB-D 9针 公头 (Plug) 和 母头 (Socket) 直通

最大传输速率：支持 9.6 kbit/s 至 12 Mbit/s 全速率

工作温度范围：0°C 至 60°C

存储温度范围：-40°C 至 70°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20

安装方式：直接插入总线连接器或悬挂安装

尺寸 (宽x高x深)：约 35 mm x 50 mm x 30 mm (含插头部分)

重量：约 0.05 kg

主要特点和优势

说到这6ES7972-0DA00-0AA0 的优势，那真得好好唠唠。首先，这哥们儿的“稳字当头”简直是无敌的。普通的无源终端器是集成在总线连接器里的，靠总线供电或站点供电。一旦该站点断电检修，终端电阻就断开了，整个总线段的阻抗瞬间失配，信号反射立马产生，可能导致同一网段上其他正在运行的站点通信中断。而6ES7972-0DA00-0AA0 是独立供电的“有源”终端器，即使连接的PLC或从站断电了，只要给它单独供上24V电，它就依然稳稳地守在总线末端，维持阻抗匹配。这对于需要在线维护、部分停机检修的大型连续生产过程来说，简直是救命稻草，确保了“局部停电，全网不停”。

再一个，就是它的“信号净化”能力。在高速通信(如12 Mbit/s)下，信号波长变短，微小的阻抗不匹配都会引起明显的反射波，叠加在原始信号上会导致波形畸变，引发误码。6ES7972-0DA00-0AA0 内部采用了高精度的220欧姆电阻网络，完美匹配PROFIBUS电缆的特性阻抗，能将到达末端的信号能量彻底吸收，就像黑洞一样，不让一丝信号反射回去。这极大地提高了信号的信噪比(SNR)，降低了误码率(BER)，让数据传输稳如泰山。

还有不得不提的“诊断便利”。虽然它结构简单，但通常带有LED指示灯(视具体批次或配套连接器而定)，或者通过其稳定的工作状态间接反映网络健康度。如果总线上频繁出现偶发性故障，且排除了电缆和站点问题，往往就是因为缺少了这样一个可靠的有源终端器。使用6ES7972-0DA00-0AA0 后，很多莫名其妙的通信超时故障都会迎刃而解。

此外，6ES7972-0DA00-0AA0 的安装非常灵活。它可以作为独立的模块挂在总线末端的连接器上，也可以配合专用的终端盒使用。其坚固的外壳和优质的触点设计，确保了在振动、潮湿等恶劣环境下依然接触良好，不会出现因氧化导致的接触电阻增大问题。

最后，从全生命周期成本(Total Cost of Ownership, TCO)来看，一个小巧的终端器价格不高，但它预防一次因通信中断导致的整线停机，挽回的经济损失可能是其价格的成千上万倍。在关键时刻，稳定压倒一切，而6ES7972-0DA00-0AA0 就是那个默默守护稳定的幕后英雄。
