西门子 6ES7972-4AA50-0XA0 现货速发：支持本安防爆，精准构建PA/DP混合网络

西门子 6ES7972-4AA50-0XA0：这块PROFIBUS段控制器（Segment Controller），那是连接高速PROFIBUS-DP主干网与低速PROFIBUS-PA现场网的“超级枢纽”！专用于流程工业（如石化、制药），实现电信号（DP）到总线供电信号（PA）的转换与隔离。它支持本质安全（Ex i）应用，无需额外电源即可为PA设备供电，专治各种跨协议通讯中断、防爆区组网难的“疑难杂症”，是您打造稳定高效DCS系统的理想选择！别瞅了，原厂品质，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！
通讯协议：PROFIBUS-DP / PROFIBUS-PA
传输速率：DP侧 9.6 Kbps – 12 Mbps / PA侧 固定 31.25 Kbps
供电电压：24 VDC (为DP侧及内部电路供电，同时向PA侧馈电)
防护等级：IP20 (安装于柜内)
工作温度：-20°C 至 +70°C
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

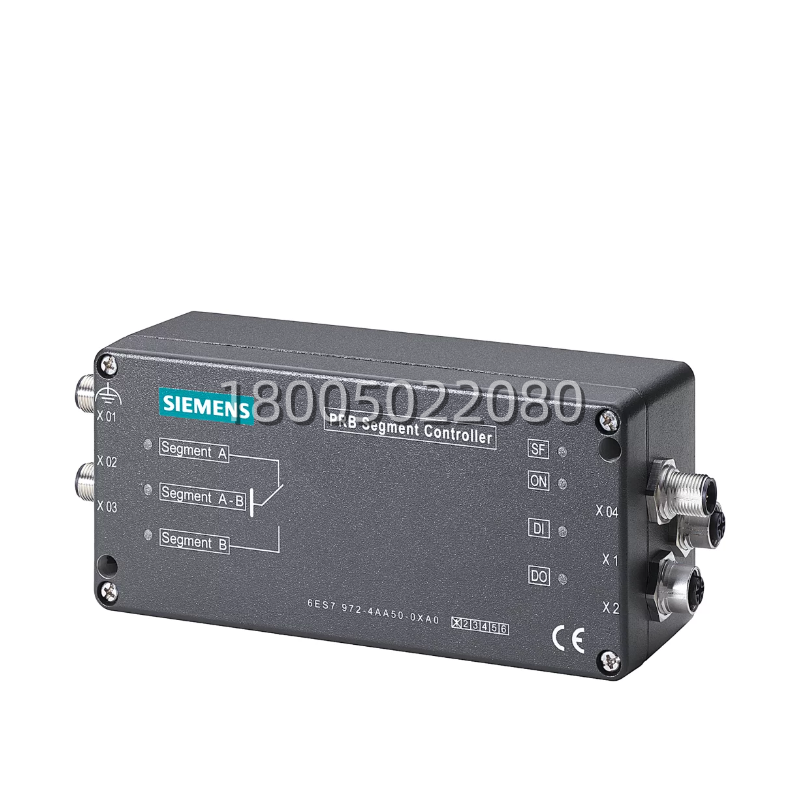

西门子 6ES7972-4AA50-0XA0 产品概述

在搞大型流程工业自动化(如石化、化工、制药)的兄弟圈子里，谁不知道西门子S7-300/400及ET200系统的稳定性?而今天要聊的这块 西门子 6ES7972-4AA50-0XA0 PROFIBUS段控制器，那可是连接控制室高速网络与现场防爆区低速网络的“咽喉”部件。这可不是一个简单的中继器，它是专门设计用来实现PROFIBUS-DP(Decentralized Periphery)与PROFIBUS-PA(Process Automation)之间协议转换和物理层隔离的核心网关。在很多炼化厂、水处理厂的大型控制柜里，你都能见到 6ES7972-4AA50-0XA0 的身影。它的主要任务就是将上层PLC发出的高速DP指令，“翻译”并降速传递给底层的PA仪表(如压力变送器、调节阀定位器)，同时将现场仪表的数据汇总上传，且在这个过程中提供电气隔离和总线供电功能。

对于搞仪表和电气维护的兄弟来说，手里有块靠谱的 6ES7972-4AA50-0XA0.心里就踏实。毕竟，在防爆区，通讯一断或者火花一闪，整个装置就得紧急停车，那风险可是按秒计算的。这块段控制器的设计充分考虑了流程工业的特殊需求，特别是本质安全(Intrinsically Safe)要求。它不仅仅是一个物理接口，更是一个集成了信号整形、波特率转换、短路保护和电源馈送功能的智能节点。无论是应对长距离的PA总线传输，还是抵抗现场强电磁干扰， 6ES7972-4AA50-0XA0 都表现得相当从容。可以说，它是连接控制层与现场设备层的关键桥梁，缺了它，再先进的控制算法也拿不到现场那些关键的温度、压力、流量数据，只能瞎指挥。

西门子 6ES7972-4AA50-0XA0 技术规格

产品型号：6ES7972-4AA50-0XA0

制造商：Siemens (西门子)

产品类型：PROFIBUS段控制器 / DP/PA耦合器

适用系列：SIMATIC S7-300/400. ET 200. WinAC等支持PROFIBUS的系统

通讯协议：PROFIBUS-DP (主站侧) / PROFIBUS-PA (从站侧)

DP侧速率：9.6 Kbps 至 12 Mbps (自动识别或组态设定)

PA侧速率：固定 31.25 Kbps (符合IEC 61158-2标准)

最大PA从站数：理论上最多32个(受限于电流消耗，通常实际挂载10-15个本安设备)

供电电压：24 VDC (+/- 20%)，用于模块自身及向PA总线馈电

最大馈送电流：典型值 350mA (具体依配置和散热条件，需计算总功耗)

功耗：典型值 2.5 W (含PA总线负载)

工作温度范围：-20°C 至 +70°C

存储温度范围：-40°C 至 +85°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20 (适用于控制柜内部安装)

安装方式：标准DIN导轨安装 (35mm)

认证标准：CE, UL, CSA, FM, ATEX (支持本质安全应用，具体依区域认证)

重量：约 0.3 kg

主要特点和优势

说到这块 6ES7972-4AA50-0XA0 的优势，那真是一箩筐。首先，它的“协议无缝转换”能力那是出了名的强悍。在流程工业中，控制室到现场往往距离较远且环境恶劣，必须使用低速、高抗扰、可总线供电的PROFIBUS-PA协议，而控制室内部则是高速的PROFIBUS-DP。 6ES7972-4AA50-0XA0 能够自动处理这两种协议之间的波特率转换和数据映射，对上层PLC而言，下挂的PA设备就像直接挂在DP总线上一样透明，无需复杂的编程适配。这种透明性大大简化了系统组态和调试过程。

其次，这块模块的本安防爆特性极佳。它内置了高精度的电流限制和短路保护电路，确保即使在PA总线发生短路或现场设备故障时，输送到危险区域的能量也严格控制在安全范围内，不会引发火花或高温。这意味着在Zone 1或Zone 2等防爆区域，可以直接连接本安型仪表而无需额外的安全栅，极大地降低了系统成本和接线复杂度。同时，它提供的电气隔离功能，有效阻断了控制室与现场地电位差引起的干扰，保护了昂贵的PLC CPU和现场精密仪表。

再者，从工程实施和维护角度看， 6ES7972-4AA50-0XA0 的设计非常人性化。它支持热插拔(在特定系统配置下)，这意味着在不切断系统电源的情况下就可以更换故障模块，大大缩短了平均修复时间(MTTR)。模块上的LED指示灯清晰显示DP侧通讯状态、PA侧活动及故障信息(如短路、过载)，运维人员一眼就能判断出问题所在。作为西门子原厂出品的备件，其固件版本与最新的TIA Portal (STEP 7) 软件完美兼容，GSD文件库中直接可选，组态简单方便。在大型DCS系统中，它是构建分层网络架构、实现控制室与现场安全互联的基石。总之，选它，就是选了省心、选了高效、选了安全。
