6ES7414-2XK05-0AB0 技术规格

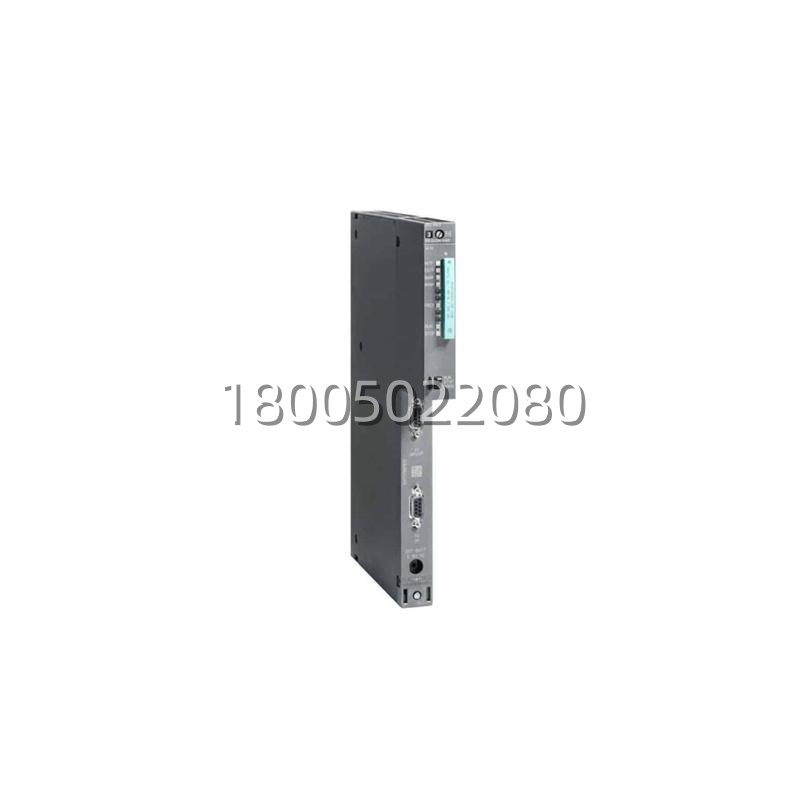

产品型号：6ES7414-2XK05-0AB0
制造商：西门子 (SIEMENS)
产品名称：CPU 414-2 DP
所属系列：SIMATIC S7-400
工作存储器 (Work Memory)：
总量：1 MB
代码区：512 KB
数据区：512 KB
负载存储器 (Load Memory)：可插拔微存储卡 (MMC)，最大支持 64 MB (推荐8MB-32MB)
执行时间 (典型值)：
位指令：0.045 ms/kAW
字指令：0.09 ms/kAW
浮点运算：0.45 ms/kAW
通信接口：
接口1 (X1)：MPI/DP 组合接口，速率 12 Mbit/s，支持MPI协议及PROFIBUS DP主/从站
接口2 (X2)：独立 PROFIBUS DP 接口，速率 9.6 kbit/s – 12 Mbit/s，仅支持DP主/从站
I/O地址空间：
数字量 (DI/DO)：最大 64 KB (各64 KB)
模拟量 (AI/AO)：最大 16 KB (各16 KB)
位存储器 (M)：8 KB
定时器/计数器：各2048个
块数量：
OB/FB/FC/SDB：数量不限 (受存储容量限制)
DB：最大 1024个
工作环境温度：0°C 至 +60°C (垂直安装)
存储温度：-40°C 至 +70°C
防护等级：IP20
尺寸 (宽x高x深)：50mm x 290mm x 230mm (近似值，含连接器)
重量：约 0.85 kg
固件版本：V5.3 (出厂默认，部分后期生产批次可能更高，但硬件架构不变)
6ES7414-2XK05-0AB0 产品概述
在工业自动化发展的长河中，西门子S7-400系列无疑是大型PLC的里程碑，而 6ES7414-2XK05-0AB0(CPU 414-2 DP)则是这一系列中应用最广泛、口碑最好的中端主力军。它诞生于S7-400的黄金时代，凭借均衡的性能、可靠的稳定性和极具竞争力的成本，迅速占据了汽车制造、机械加工、水处理、能源管理等众多领域的控制中心位置。
6ES7414-2XK05-0AB0 的核心优势在于其“恰到好处”的配置。对于不需要CPU 416/417那样超大内存和极致速度，但又远超CPU 412性能的中型项目来说，它是最完美的选择。1MB的工作内存足以容纳数千个I/O点和复杂的工艺功能块(FB)，0.045ms/kAW的处理速度保证了快速响应。更重要的是，它配备了两个独立的通信接口：X1口既可以作为MPI口连接编程器，也可以作为DP口连接少量从站;X2口则是一个纯粹的、高性能的PROFIBUS DP接口，专门用于挂载大量的ET200M分布式I/O站或智能从站设备。这种双总线架构，使得系统网络拓扑更加灵活，通信负荷分配更加合理，避免了单接口拥堵导致的系统延迟。
尽管随着S7-1500系列的崛起，6ES7414-2XK05-0AB0 已逐步进入生命周期后期(甚至部分停产)，但在全球范围内，仍有数以万计的产线依靠它日夜运转。对于维护这些老系统的工程师而言，这块CPU不仅是备件，更是保障生产连续性的关键。同时，由于其经典的架构和广泛的兼容性，它也是学习大型PLC编程和系统集成的绝佳教具。对于正在寻找高性价比二手/翻新设备用于非关键场合，或者需要替换故障旧件的用户来说，6ES7414-2XK05-0AB0 依然是市场上的热门货。
主要特点和优势
咱们干工程的，选CPU就得选“皮实耐用、性价比高”的。6ES7414-2XK05-0AB0 之所以能成为一代经典，凭的就是这几招。首先，它的“双接口”设计太实用了。很多同级别的PLC只有一个通信口，既要连电脑编程，又要挂从站，经常顾此失彼。6ES7414-2XK05-0AB0 直接给你两个口，一个专门伺候编程器和HMI，另一个专门跑现场总线，互不干扰。特别是在大型系统中，将I/O从站全部挂在X2口上，能显著提升通信效率，减少扫描周期波动。
其次，它的“内存与速度”黄金比例。1MB内存对于中型项目来说简直是“黄金容量”。既不会因为内存太小而捉襟见肘，频繁优化代码;也不会像高端CPU那样内存过剩造成浪费。0.045ms/kAW的速度，处理几千个点的逻辑扫描周期通常在10-20ms左右，完全满足绝大多数过程控制和离散制造的需求。无论是复杂的联锁逻辑，还是中等精度的运动控制，它都能游刃有余。
再一个，就是它的“生态兼容性”极强。作为S7-400家族的成员，6ES7414-2XK05-0AB0 可以无缝兼容所有的S7-400信号模块(SM)、功能模块(FM)和通信模块(CP)。你可以随意搭配数字量、模拟量、温度测量、定位控制等各种模块，构建出功能强大的控制系统。而且，它对STEP 7 V5.x软件的支持非常成熟，网上资料多、案例多、高手多，遇到问题随便一搜就能找到解决方案，调试和维护都非常方便。
