解决算力瓶颈：西门子 6ES7414-2XG04-0AB0 高速指令处理与大容量内存

描述

6ES7414-2XG04-0AB0 技术规格

产品型号：6ES7414-2XG04-0AB0

制造商：SIEMENS (西门子)

产品类型：中央处理单元 (CPU)

所属系列：SIMATIC S7-400 (CPU 414-2 PN/DP)

订货号后缀含义：-0AB0 代表固件版本 V4.0

工作内存 (Work Memory)：2.8 MB (集成，用于用户程序和数据)

装载内存 (Load Memory)：取决于插入的存储卡 (MMC)，最大支持 64 MB 或更高 (视具体固件支持)

保持性存储器：64 KB (可参数化)

指令执行时间：

位逻辑指令：0.08 μs

字逻辑指令：0.12 μs

浮点运算：0.45 μs

集成接口：

接口 1：PROFIBUS-DP (MPI/DP 复合口，最高 12 Mbps)

接口 2：PROFINET IO (10/100 Mbps, 支持 RT, 可作为 IO 控制器)

最大 I/O 地址范围：

数字量：64 KB 输入 / 64 KB 输出

模拟量：16 KB 输入 / 16 KB 输出

过程映像分区 (PIP)：可自由组态，最大 512 字节

定时器/计数器：各 2048 个

通信资源：

S7 连接：最多 64 个 (含 PG/OP 通信)

PROFINET IO 设备：最多 64 个

PROFIBUS DP 主站：最多 32 个 (受限于地址空间)

电源电压：24V DC (通过背板总线供电，无需额外电源线)

尺寸规格：约 150mm x 290mm x 220mm (宽x高x深，含前盖)

重量：约 0.9 kg

工作温度：0°C 至 +60°C

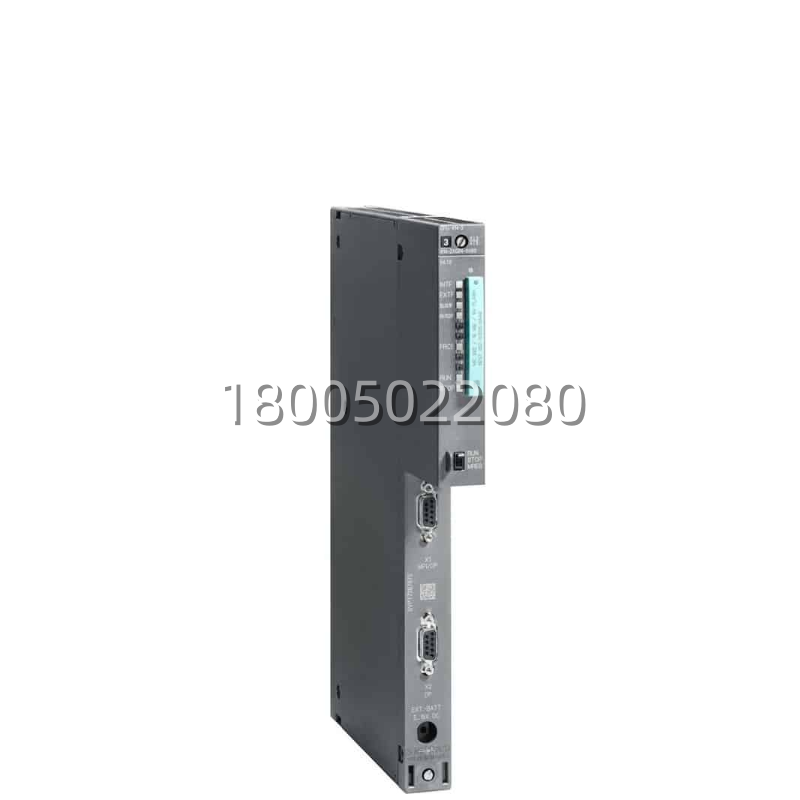

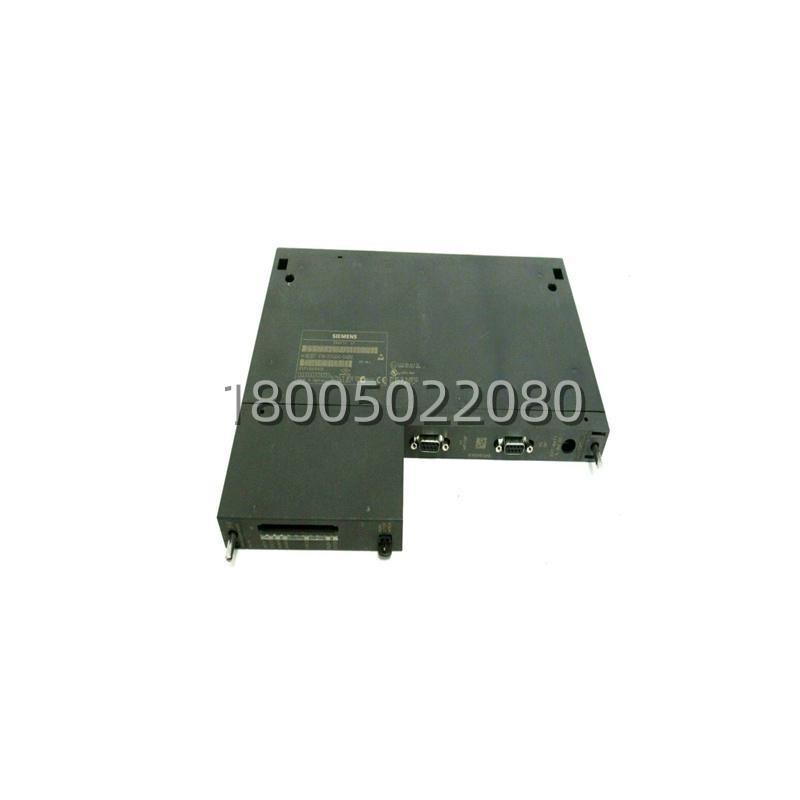

6ES7414-2XG04-0AB0 产品概述

在西门子 S7-400 庞大的家族谱系中，6ES7414-2XG04-0AB0 (CPU 414-2 PN/DP) 绝对是一位“承上启下”的中流砥柱。它定位中高端，性能远超 S7-300 系列，又比顶级的 CPU 416/417 更具性价比，是大型自动化项目中最常见的选择之一。这块 6ES7414-2XG04-0AB0 最大的亮点在于其“双网合一”的通讯能力：它不仅保留了经典的 PROFIBUS-DP 接口，用于连接传统的分布式 IO 和变频器，还原生集成了 PROFINET 接口，使其能够直接接入现代化的以太网架构，作为 IO 控制器管理智能从站。

很多老法师都知道，以前的 S7-400 CPU 如果要上 PROFINET，往往需要额外插一块 CP443-1 通讯卡，既占槽位又增加成本。而 6ES7414-2XG04-0AB0 将这一功能内置，不仅节省了宝贵的机架空间，还降低了系统复杂度。其 2.8 MB 的工作内存足以容纳数千行复杂的结构化文本 (SCL) 代码或大量的工艺对象数据。无论是处理高速计数、闭环控制，还是进行复杂的数据归档，它都能游刃有余。对于正在进行数字化改造的工厂，这块 CPU 是连接旧有 DP 设备和新型 PROFINET 设备的完美桥梁，让系统演进平滑无忧。

主要特点和优势

说到 6ES7414-2XG04-0AB0 的优势，首先得提它的“极速响应与强大算力”。0.08 微秒的位指令处理速度，意味着即使在处理数万点 I/O 的扫描周期中，它也能保持极短的响应时间。这对于那些对实时性要求极高的场合(如快速联锁保护、高速同步控制)至关重要。2.8 MB 的大内存让用户可以编写更模块化、更易于维护的程序，甚至可以在 CPU 内部缓存大量的历史数据，减少对外部存储的依赖。

再一个就是它的“灵活通讯与开放架构”。6ES7414-2XG04-0AB0 的 PROFINET 接口支持标准的 TCP/IP 协议，可以轻松与上位机 SCADA 系统、MES 系统甚至云端平台进行数据交换。同时，它支持 S7 通信、MODBUS TCP (需库支持)、OPEN IE 等多种通讯方式，打破了信息孤岛。作为 PROFIBUS-DP 主站，它能轻松挂载几十个从站，兼容市面上绝大多数的 DP 设备。这种“通吃”的能力，让工程师在选型和系统集成时拥有极大的自由度。

此外，这款 CPU 的“诊断与维护便利性”也是一大亮点。它支持硬件中断、诊断中断和时间延迟中断，能精准捕捉系统异常。集成的 Web 服务器功能允许用户通过浏览器直接查看 CPU 状态、诊断缓冲区和变量表，无需安装专用软件即可远程排查故障。配合 STEP 7 (TIA Portal 或 Classic) 的强大功能，在线监控、强制变量、断点调试等操作都非常流畅。对于运维团队来说，6ES7414-2XG04-0AB0 就像一位透明的伙伴，让系统运行状态一目了然，大大缩短了故障停机时间。
