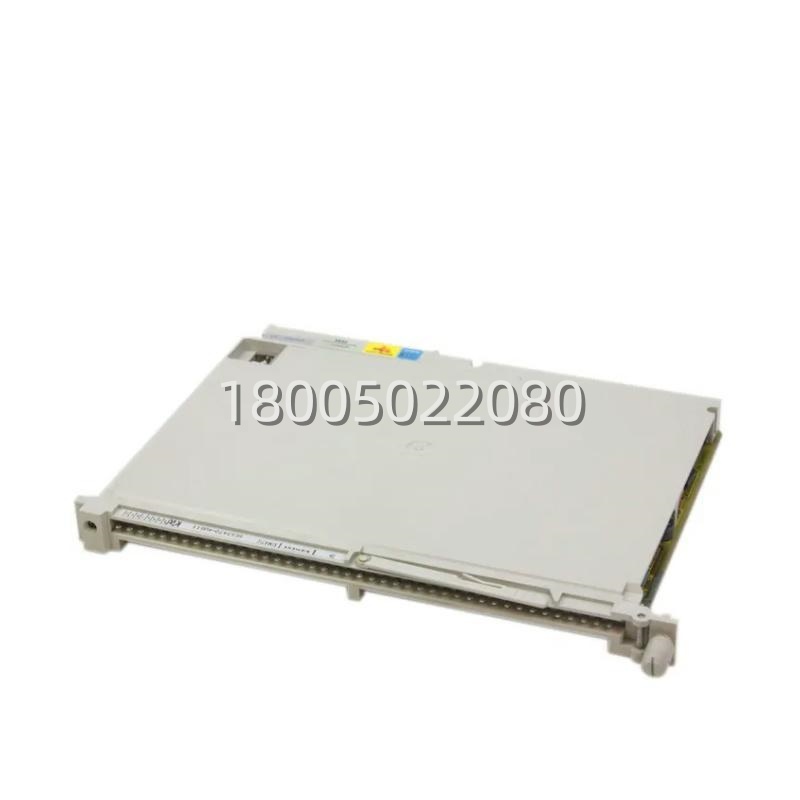

6ES5470-4UB11 产品概述
在自动化控制的闭环系统中，如果模拟量输入模块是“眼睛”，负责看清现场状态，那么模拟量输出模块就是“手”，负责执行精确的动作。西门子 6ES5470-4UB11 就是这样一位手法细腻的“干将”，属于SIMATIC S5系列中经典的4通道模拟量输出模块。它主要应用于S5-135U和S5-155U等大型PLC系统，负责将CPU运算后的数字控制值(如PID调节后的输出)转换为标准的模拟电信号，去驱动现场的执行机构，如气动调节阀的定位器、变频器的频率给定端、直流调速装置或X-Y记录仪。
这可不是普通的固定功能模块，6ES5470-4UB11 的设计极具灵活性。它的输出信号类型(是输出电压还是电流，量程是多少)并不是出厂就锁死的，而是可以通过插入配套的 设定值子模块 (Setpoint Module，如 6ES5491 系列) 或者通过模块内部的跳线/拨码开关(视具体生产批次和手册定义)来定义。这种设计使得用户在面对不同类型的执行器时(有的要4-20mA，有的要0-10V)，无需更换整个昂贵的输出模块，只需调整配置或更换便宜的子模块即可适应，极大地降低了工程实施难度和备件库存成本。
此外，6ES5470-4UB11 采用非浮点式（Non-Floating / Common Ground）设计，这意味着所有4个输出通道共享一个公共参考地(M端)。这种设计简化了接线，适用于大多数共地系统的执行器。在很多运行了数十年的化工、电力、造纸或大型制造产线上，6ES5470-4UB11 依然默默地发送着每一个关键的控制指令，其核心价值在于其稳定的输出特性、灵活的信号适应性以及极高的可靠性。对于很多依赖西门子S5系统的工厂来说，找到一块功能完好的 6ES5470-4UB11 ，往往意味着那些老旧的闭环控制系统得以继续精准运行，其重要性堪比控制系统的“运动神经”。
6ES5470-4UB11 技术规格
产品型号：6ES5470-4UB11
制造商：西门子 (Siemens)
产品类型：模拟量输出模块 (Analog Output Module)
所属系列：SIMATIC S5 / S5-135U, S5-155U
通道数量：4 路模拟量输出
输出结构：非浮点式 (Non-Floating)，所有通道共用公共端 (M)
输出信号范围：取决于配置的设定值子模块 (Setpoint Module) 或硬件设置
支持电压：±10V, ±5V, 0-10V, 1-5V 等
支持电流：0-20mA, 4-20mA, ±20mA 等
分辨率：典型值 11位 + 符号位 (对应数值范围 -2048 到 +2048 或 0 到 27648.视映射方式而定)
转换时间：典型值 < 5ms / 通道 (建立时间)
负载能力：
电压输出：最小负载阻抗 > 1kΩ (典型值)
电流输出：最大负载阻抗 < 500Ω (典型值，受供电电压限制)
误差限制：典型值 ±0.5% – ±1.0% (满量程，取决于子模块和环境)
隔离电压：
输出与背板之间：2.5kV AC (测试电压)
通道间：无隔离 (共地设计)
功耗：典型值 150mA – 250mA (5V背板总线，电流输出时消耗更大)
连接器：
模块前部：用于插入设定值子模块 (如适用)
模块下部：20针 前连接器 (Front Connector, 如 6ES5752-0AA22) 用于现场接线
工作温度范围：0°C 至 +60°C
存储温度范围：-40°C 至 +70°C
防护等级：IP20
外形尺寸：225mm x 29mm x 215mm
诊断功能：部分版本支持通过LED指示组故障(如断线、短路，具体取决于子模块)
常用配套设定值子模块 (Setpoint Modules):
6ES5491-0LA11: 4通道，用于配置电压/电流输出范围
(注意：具体子模块型号需严格参照 S5-135U/155U 硬件手册，不同时期产品可能配置方式略有差异)
主要特点和优势
提起 6ES5470-4UB11 的本事，那可真得好好夸夸。首先，它最牛的地方就是极致的灵活性。传统的模拟量输出模块，买回来是电流型的就不能改电压型。而 6ES5470-4UB11 凭借“基座+子模块”或可配置的设计，彻底打破了这一限制。今天现场换了个电压型定位器，明天改了个电流型变频器，您只需要花小钱换个子模块或动动手指配置一下，几分钟就能搞定，无需更换整个昂贵的模块。这种按需配置的能力，在老厂改造和备件管理中简直是“省钱利器”。
再一个，就是它那稳定可靠的输出性能。虽然是非浮点式共地设计，但其内部的D/A转换电路和功率驱动级采用了西门子经典的工业级标准，带载能力强，线性度好。即使在现场电磁环境复杂、负载波动大的场合，它也能保证输出信号的平滑和准确，不会出现跳变或震荡。这对于调节阀的平稳控制至关重要，能有效避免阀门抖动造成的机械磨损。
还有不得不提的是它的高密度与经济性。一块模块提供4路输出，在S5-135U/155U这种槽位资源宝贵的大型系统中，既能满足多回路控制需求，又节省了槽位空间。对于搞老系统的老师傅来说，6ES5470-4UB11 就像一位经验丰富的老舵手，不管您下达的是哪种“航向指令”(信号类型)，它都能稳稳地驱动执行机构到达指定位置，用实力诠释了什么叫“指哪打哪”，在多回路过程控制领域，它依然是不可替代的经典之选。
