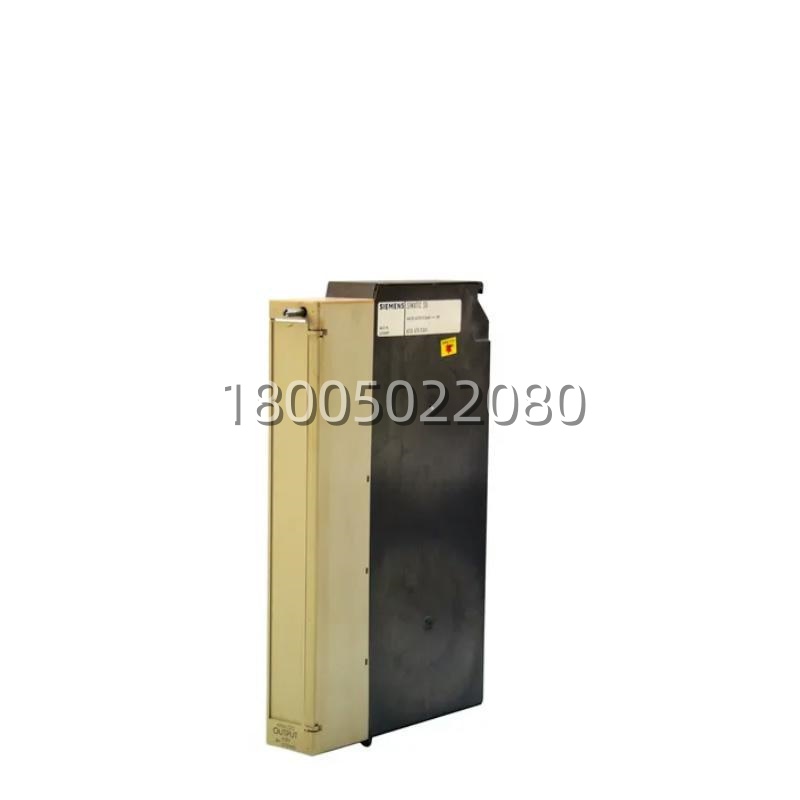

Siemens 6ES5470-7LA11：S5系统构建高可靠、强抗干扰模拟量控制网络的核心组件

描述

6ES5470-7LA11 产品概述

在咱们搞西门子S5系统的朋友圈里，6ES5470-7LA11 绝对是个“干活稳当”的狠角色，尤其是在模拟量控制这块。这款由德国西门子(Siemens)制造的8通道模拟量输出模块，可不是那种所有通道共用一个公共端的普通模块，它是为了应对复杂电磁环境和多地电位场合而生的“高可靠利器”。想象一下，你的自动化产线跨度很大，现场执行机构(如变频器、调节阀)分布在不同区域，地电位不一致，或者现场有大功率变频器产生强烈干扰，如果用普通非隔离模块，很容易出现输出信号乱跳、执行机构误动作甚至损坏CPU的情况。6ES5470-7LA11 的出现，就是为了解决这个痛点。它在一个标准槽位上提供了8个独立的模拟量输出通道，并且采用了浮点式(Floating)设计，这意味着通道与通道之间、通道与背板之间都有电气隔离。即使某一个通道受到干扰或发生短路，也不会波及到其他通道或CPU，极大地提高了系统的生存能力和控制精度。

很多老法师在做项目维护时，最怕就是现场环境恶劣，模拟输出信号受干扰导致控制不稳，查起来还特别麻烦。6ES5470-7LA11 的存在就是为了让这些问题迎刃而解。它采用了先进的光耦隔离或变压器隔离技术，将内部逻辑电路与现场侧的输出回路完全隔离，且通道间也隔离，即使现场有强烈的电磁干扰、浪涌或地电位差，也能被牢牢挡在模块之外，确保输出信号的纯净和稳定。对于那种信号类型多样(电压/电流)、环境复杂、对稳定性要求极高的化工、冶金、电力、水处理行业来说，6ES5470-7LA11 就是系统的“神经中枢”兼“防火墙”。有了它，你的S5系统才能以最小的空间成本，管理最庞大且最安全的模拟量控制网络。这不仅仅是一个输出卡，更是你简化布线、提升系统稳定性、防止故障扩散的基石，懂行的兄弟都知道，在S5配件越来越难找的当下，一块引脚完好、隔离性能优异、DA转换精准的 6ES5470-7LA11 有多金贵。

6ES5470-7LA11 技术规格

产品型号：6ES5470-7LA11

制造商：西门子 (Siemens)

产品类型：模拟量输出模块 (Analog Output Module)

所属系列：SIMATIC S5 / S5-115U, 135U, 155U

通道数量：8个模拟量输出通道

通道分组：8通道独立隔离 (浮点式 Floating)

信号类型：可通过软件组态或硬件设置 (具体视CPU和组态工具)

电压输出：±10V, ±5V, 0-10V, 1-5V 等

电流输出：0-20mA, 4-20mA, ±20mA 等

分辨率：典型值 11位 + 符号位 (12位有效分辨率)

转换时间：

基本转换时间：典型值 < 10ms (所有8通道轮询总和)

单通道时间：约 1-2ms

隔离方式：光电耦合/变压器隔离

通道与背板之间：隔离 (500V AC测试电压)

通道与通道之间：隔离 (这是浮点式模块的核心优势)

工作电压：

DC 24V (外部负载供电，用于驱动电流输出或作为电压输出的参考)

DC 5V (背板总线供电)

负载能力：

电压输出：最小负载电阻 > 5kΩ (典型值)，最大负载电容有限制

电流输出：最大负载电阻 < 600Ω (在24V供电下)，具体取决于供电电压和所需电流

功耗：

5V背板电流：典型值 150mA – 200mA

24V外部电流：依负载回路而定 (电流输出时需额外计算)

连接器类型：专用前连接器 (Front Connector, 通常为48针)

LED指示：每组或每通道配有状态指示灯 (SF/DIAG, 24V OK等)，方便故障定位

工作温度范围：0°C 至 60°C

存储温度范围：-40°C 至 70°C

防护等级：IP20

安装方式：S5机架专用插槽 (占用1个槽位)

诊断功能：支持断线检测 (电流输出模式)、超量程报警等

主要特点和优势

说到 6ES5470-7LA11 的优势，那真得好好说道说道。首先，它最核心的价值就是那个“密”且“隔”。在工业自动化 (Industrial Automation) 领域，电控柜的空间寸土寸金，而现场的电磁环境却日益复杂。6ES5470-7LA11 以单槽8通道的高密度设计，极大地节省了机架空间和布线成本。更关键的是，它提供了通道间独立隔离(浮点式)，这在同密度模块中是非常难得的配置。相比非隔离或仅整体隔离的模块，它能有效防止不同区域执行机构的地电位差引起的共模干扰，也能在某一路发生短路或过压时，将故障限制在单个通道内，避免整个模块甚至CPU瘫痪。这种高集成度与高隔离性 (High Integration & Isolation) 的结合，让系统设计更加紧凑且安全。

再一个，6ES5470-7LA11 的抗干扰能力极强。除了通道间隔离，它内部每个通道都采用了高质量的隔离元件，实现了逻辑侧与现场侧的电气隔离。这意味着现场侧的浪涌、尖峰电压或者地电位差，都被牢牢挡在模块之外，确保了输出给变频器、阀门定位器等敏感设备的信号纯净无误。而且，它的分辨率高(12位)，能够输出平滑细腻的控制信号，确保执行机构的动作精准到位。它支持电压和电流两种输出模式，灵活性 (Flexibility) 极强，能适应各种不同类型的执行机构。

对于现场工程师来说，6ES5470-7LA11 也是个贴心的伙伴。它自带丰富的LED状态指示灯，通常有模块故障灯、电源灯等，部分版本可能有通道状态指示，现场调试时，你一眼就能看出哪个通道出现了断线(电流模式)、超量程或模块故障，无需万用表逐个测量，大大缩短了故障排查时间。此外，作为经过数十年验证的经典产品，它的耐用性极强，能在高温、高湿、多尘、强干扰的恶劣环境下长期稳定运行。在如今S5系统逐渐退出历史舞台但仍在许多关键岗位服役的背景下，拥有一批靠谱的 6ES5470-7LA11.就等于给你的老设备装上了“灵巧手”和“防弹衣”，让它能继续精准控制现场设备且不受干扰，省心又省钱。
